Устройство для волочения металла с наложением ультразвуковых колебаний на инструмент

Устройство для волочения металла с наложением ультразвуковых колебаний на инструмент

Иллюстрации

Показать все

Реферат

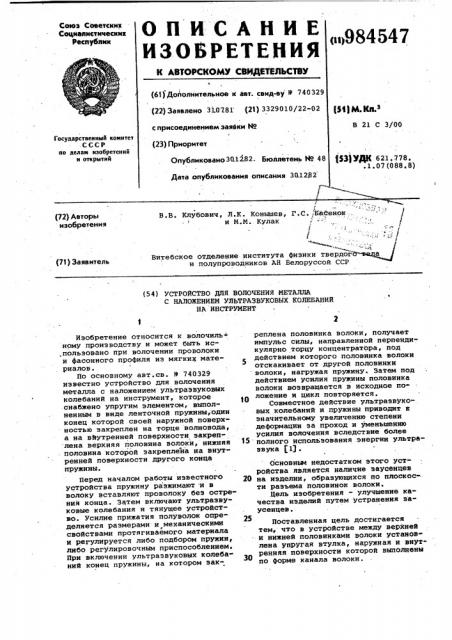

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

I з

К АВ ОРСКО У СВИДЕ ЕЛЬС ВУ

\ (6() Дополнительное и авт. сеид-ву и 740329 (22) Заявлено ЗХО781 (21) ЗЗ29О10/22-02 р41р„ д З с присоединением заявки Ио (23) Приоритет

В 21 С 3/ОО

Государственный комитет

СССР ио делам изобретений н открытий %3)УДК 621.778, .1. 07 (088.8) Опубликовано 3012.82 Бюллетень Ж 48

Дата Опубликования описания 30.1282 с

В.В. Клубович, Л.К. Конышев, Г.С. Басенок

i и М.М. Кулак

Г

Витебское отделение института Физики твердог и полупроводников AH Белоруссой CCP (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВОЛОЧЕНИЯ МЕТАЛЛА

С НАЛОЖЕНИЕМ УЛЬТРАЗВУКОВЫХ КОЛЕБАНИЙ

НА ИНСТРУМЕНТ

Изобретение относится к волочиль+ ному производству н может быть ис.пользовано IIpH волочении проволоки и фасонного профиля иэ мягких материалов.

По основному авт.св. 9 740329 известно устройство для волочения металла с наложением ультразвуковых колебаний на инструмент, которое снабжено упругим элементом, выполненным в виде ленточной пружины, один конец которой своей наружной поверхностью закреплен на торце волновода, а на вйутренней поверхности закреп лена верхняя половина волоки, нижняя, половина которой закреплена на внутренней поверхности другого конца пружины.

Перед началом работы известного устройства пружину разжимают .и в волоку вставляют проволоку без острения конца. Затем включают ультразвуковые колебания и тянущее устройстso. Усилие прижатия полуволок определяется размерами и механическими свойствами протягиваемого материала и регулируется либо подбором пружин, либо регулировочным приспособлением.

При включении ультразвуковых колеба» ний конец пружины, на котором закреплена половинка волоки, получает импульс силы, направленной перпендикулярно торцу концентратора, под действием которого половинка волоки отскакивает от другой половинки волоки, нагружая пружину. Затем под действием усилия пружины половинка волоки возвращается в исходное по1О ложение и цикл повторяется.

Совместное действие ультразвуко" вых колебаний H пружины приводит к значительному увеличению степени деформации эа проход и уменьшению усилия волочения вследствие более полного использования энергии ультразвука (lJ.

Основным недостатком этого устройства является наличие заусенцев

20 на иэделии, образующихся по плоскости разъема половинок волоки.

Цель изобретения - улучшение качества изделий путем устранения заусенцев °

Поставленная цель достигается тем, что в устройстве между верхней и нижней половинками волоки установлена упругая втулка, наружная и внутренняя поверхности которой выполнены по форме канала волоки.

984547

Формула изобретения

Составитель А, Какойло

Редактор Т. Портная Техред A.Áàáèíåö КорректорМ. Демчик

Тираж 845 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Заказ 10020/7

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

На фиг.1 показано предлагаемое устройство на фиг.2 - сечение A-A на фиг.1.

Устройство состоит из магнитострикционного преобразователя (не показан), резонансной длины волновода 1, к торцу которого крепится ленточная пружина 2 с закрепленными на

1 ней половинками волок 3 и 4, упругой втулки 5, помещенной в канале волоки Упругая втулка 5 имеет наружную и внутреннюю поверхности по форме канала волоки и изготовлена из пружинной стали 651" с толщиной стен ки 100 мкм.

Работа устройства осуществляется следующим образом.

Перед началом волочения пружину 2 разжимают, в волоку вставляют упругую втулку 5 и заправляют проволоку, Затем включают ультразвуковые колебания и тянущее устройство (не показано), При включении ультразвука конец пружины, на котором закреплена половинка волоки 4, получает импульс силы, направленный перпендикулярно торцу концентратора, под действием которого половинка. волоки 4 отскакивает от половинки волоки 3, нагружая пружину 2, затем под действием усилия пружины половинка волоки 4 возвращается в исходное положение и через упругую втулку 5 деформирует поступившую в очаг деформации заготовку.

Пример. Протягивают проволоку из сверхчистого алюминия с диаметром 0,8 мм на диаметр 0,4 мм.

5 Степень деформации при этом составляет 75%. Скорость волочения 20 м/мин, Амплитуда колебаний торца концентратора 20 мкм при частоте 22 кГц.

Усилие прижатия ленточной пружины !

О шириной 25 мм 5-8 кгс. Усилие волочения при этом 0 15-0,2 кгс.

Образования заусенцев на проволоке не наблюдалось.

Устройство для волочения металла с наложением ультразвуковых колебаний на инструмент по авт.св. Р 740329, о т л и ч а ю щ е е с я тем, что, с целью повышения качества иэделий путем устранения образования заусенцев, между верхней и нижней половинками волоки установлена упругая втулка, наружная и внутренняя поверхности которой выполнены по форме канала волоки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 740329 кл. В 21 С 3/00, 1978.
