Реферат

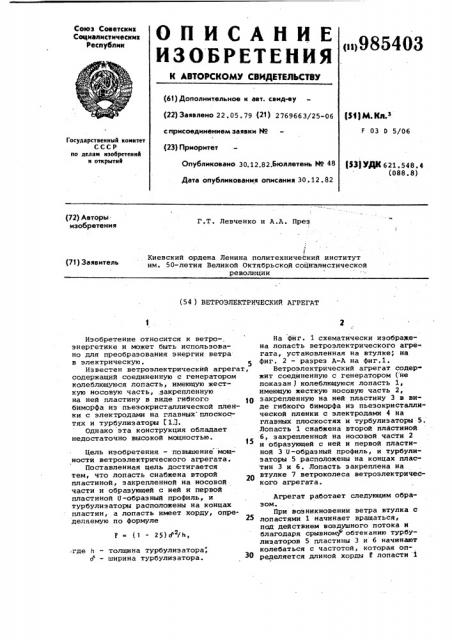

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 22.05.79 (21) 2769663/25-06 (И) М.КЛ.

Союз Советских

Социалистических

Республик с присоединением заявки № (23) Приоритет

F 03 О 5/06

Государственный комитет

СССР по делам изобретений н открытий

)33) УДК 621. 548. 4 (088.8) Опубликовано. 30.12.82.Бюллетень ¹ 48

Дата опубликования описания 30.12.82 (72) Авторыизобретения

Г.T. Левченко и A.A. През

Киевский ордена Ленина политехнический институт им. 50-летия Великой Октябрьской социалистической революции (71) Заявитель

{54 ) ВЕТРОЭЛЕКТРИЧЕСКИЙ АГРЕГАТ

P = (1- 25)д2/ht

Изобретение относится к ветро-, энергетике и может быть использовано для преобразования энергии ветра в электрическую. 5

Известен ветроэлектрический агрегат, содержащий соединенную с генератором колеблющуюся лопасть, имеющую жесткую носовую часть, закрепленную на ней пластину в виде гибкого 10 биморфа из пьеэокристаллической пленки с электродами на главных плоскостях и турбулизаторы Г1 3.

Однако эта конструкция обладает недостаточно высокой мощностью.

Цель изобретения — повышение мощности ветроэлектрического агрегата.

Поставленная цель достигается тем, что лопасть снабжена второй

20 пластиной, закрепленной на носовой части и образующей с ней и первой пластиной 0-образный профиль, и турбулизаторы расположены на концах пластин, а лопасть имеет хорду, опре деляемую по формуле где h — толщина турбулизатора, d — ширина турбулизатора.

На фиг. 1 схематически изображена лопасТь ветроэлектрического агре гата, установленная на втулке, на фнг. 2 — разрез A-A на фиг.1.

Ветроэлектрический агрегат содер жит соединенную с генератором (не показан ) колеблющуюся лопасть 1, имеющую жесткую носовую часть 2, закрепленную на ней пластину 3 в виде гибкого биморфа из пьезокристаллической пленки с электродами 4 на главных плоскостях и турбулизаторы 5.

Лопасть 1 снабжена второй пластиной

6, закрепленной на носовой части 2 и образующей с ней и первой пластиной 3 0-образный профиль, и турбулизаторы 5 расположены на концах пластин 3 и 6. Лопасть закреплена на втулке 7 ветроколеса ветроэлектрического агрегата.

Агрегат работает следующим образом.

При возникновении ветра втулка с лопастями 1 начинает вращаться, под действием воздушного потока и благодаря срывном Р обтеканию турбулизаторов 5 пластины 3 и 6 начинают колебаться с частотой, которая определяется длиной хорды 0 лопасти 1

985403

Р = (! - 25) д /h

Я-A фиа! и размерами турбулиэатора 5 (его толщиной h и шириной д )..

В результате изгибания биморфных пластин 3 и 6 с определенной частотой, в силу пьезокристаллического эффекта, на электродах 4 возникает 5 электрическое напряжение, подаваемое на клеммы генератора (не показан ).

Чтобы обеспечить устойчивость вихреобразования и связанную с ним час тоту колебания пластин 3 и 6 длина ð лопасти Р должна быть связана с геометрией турбулизаторов известной фор,мулой .

Две пьезоэлектрические пластины Э и 6, закрепленные в носовой части 2 ,лопасти 1, образуя U-образный профиль, колеблются с удвоенной частотой по ,сравнению с известными конструкциями, что приводит к возрастанию съема

MoIljHocTH с единицЫ объема используемого пьезокристаллического материала.

Формула изобретения

Ветроэлектрический агрегат, содержащий соединенную с генератором

ВНИИПИ Заказ 10124/50

Тираж 501 Подписное

Филиал ППП "Патент", r.Ужгород, ул.Проектная,4 колеблющуюся лопасть, имеющую жесткую носовую часть, закрепленную на ней пластину в виде гибкого биморфа иэ пьезокристаллической пленки с электродами на главных плоскостях, и турбулизаторы, о т л и ч а ю щ и и с я тем, что, с целью повышения мощности, лопасть снабжена второй пластиной, закрепленной на носовой части и образующей с ней и первой пластиной U -образный профиль, и турбулиэато. ры расположены на концах пластин, а лопасть имеет хорду, определяемую по формуле где h — толщина турбулизатора; o — ширина турбулиэатора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке Р 2?62690/25-06, кл. F 03 D 5/06, 4 мая 19?9..
