Защитное устройство вакуумной системы

Защитное устройство вакуумной системы

Иллюстрации

Показать все

Реферат

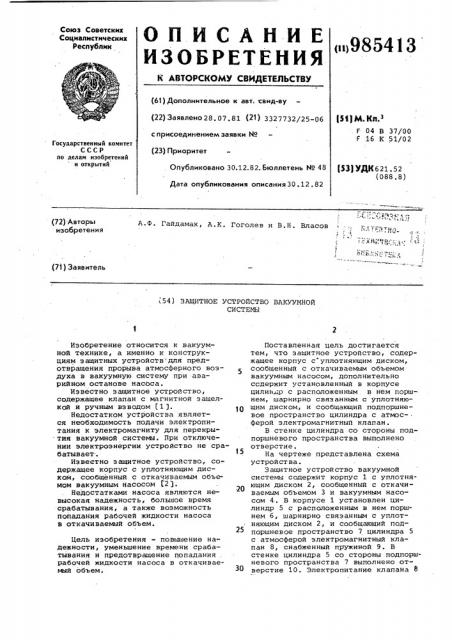

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 28. 07. 81 (21) 3327732/25-06 с присоединением заявки Ко (23) Приоритет

Опубликовано 30.12.82. Бюллетень ¹ 48

Р1 М К з

F 04 В 37/00

F 16 К 51/02

Государствениый комитет

СССР ло делам изобретений и открытий ($3) УДК 6 21. 52 (088.8) Дата опубликования описания 30. 12.82

A.Ô. Гайдамак, A.Ê. Гоголев и В.Н. Власов

" .= Х jj Iipp.Г;., ° !:;3! ° I ™4 ..", 1 ., f ю.1! (72) Авторы изобретения (71) Заявитель 54) ЗЩИТНОЕ УСТРОЙСТВО ВАКУУМНОИ

СИСТЕМЫ

Изобретение относится к вакуумной технике, а именно к конструкциям защитных устройств для предотвращения прорыва атмосферного воздуха в вакуумную систему при аварийном останове насоса.

Известно защитное устройство, содержащее клапан с магнитной защелкой и ручным взводом (1).

Недостатком устройства является необходимость подачи электропитания к электромагниту для перекры. тия вакуумной системы. При отключении электроэнергии устройство не срабатывает.

Известно защитное устройство., со-. держащее корпус с уплотняющим диском, сообщенный с откачиваемым объемом вакуумным насосом (2 ).

Недостатками насоса являются невысокая надежность, большое время срабатывания, а также воэможность попадания рабочей жидкости насоса в откачиваемый объем.

Цель изобретения - повышение надежности, уменьшение времени срабатывания и предотвращение попадания . рабочей жидкости насоса в откачиваемый объем.

Поставленная цель достигается тем, что защитное устройство, содержащее корпус с"уплотняющим диском, сообщенный с откачиваемым объемом вакуумным насосом, дополнительно содержит установленный в корпусе цилиндр с расположенным в нем поршнем, шарнирно связанным с уплотняющим диском, и сообщающий подпоршневое пространство цилиндра с атмос- . ферой электромагнитный клапан.

В стенке цилиндра со стороны подпоршневого пространства выполнено отверстие.

На чертеже представлена схема устройства.

Защитное устройство вакуумной системы содержит корпус 1 с уплотняющим диском 2, сообщенный с откачиваемым объемом 3 и вакуумным насосом 4. В корпусе 1 установлен цилиндр 5 с расположенным в нем поршнем 6, шарнирно связанным с уплотняющим диском 2, и сообщающий подпоршневое пространство 7 цилиндра 5 с атмосферой электромагнитный клапан 8, снабженный пружиной 9. В стенке цилиндра 5 со стороны подпоршневого пространства 7 выполнено отверстие 10. Электропитание клапана 8

985413 сблокировано с электропитанием привода вакуумного насоса 4. устройство работает следующим образом.

При включении привода вакуумного насоса 4 клапан 8 перекрывает отверстие, сообщающее подпоршневое пространство 7 с атмосферой. Диск 2 перемещается вниз, сообщая откачиваемый объем 3 с.,насосом 4. В случае аварийного отключения электропитания клапан 8 отключается, пружина 9 открывает клапан 8,и в поршневое пространство 7 поступает воздух при атмосферном давлении. Поршень 6 перемещается вверх, и диск 2 отсекает откачиваемый объем от корпуса 1.

Через отверстие 10 воздух попадает из пространства 7 в полость корпуса 1 и в насос 4, тем самым предотвращается попадание рабочей жидкости насоса в откачиваемый объем.

Таким образом, использование предлагаемого устройства позволяет уменьшить время срабатывания и предотвратить попадание рабочей жидкости насоса в откачиваемый объем.

Формула изобретения

1. Защитное устройство вакуумной системы, содержащее корпус с уплотняющим диском, сообщенный .С откачиваемым объемом и вакуумным

5 насосом, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и уменьшения времени срабатывания, оно дополнительно содержит установленный в корпусе цилиндр с

10 расположенным в нем поршнем, шарнирно связанным с уплотняющим диском, и сообщающий подпоршневое пространство цилиндра с атмосферой элект-1 ромагнитный клапан.

2, устройство по п.1р о т л и ч а ю щ е е с я тем, что, с целью предотвращения попадания рабочей жидкости насоса в откачиваемый объем, в стенке цилиндра со стороны подпоршневого пространства выполнено отверстие.

Источники информации, принятые во внимание при экспертизе

1. Пипко A.È. и др. Расчет и конструирование вакуумных систем. N., "Энергия", 1979, с. 236.

2. Патент ЧССР Р 122556, кл. 27 с 6/03, опублик. 1967.
