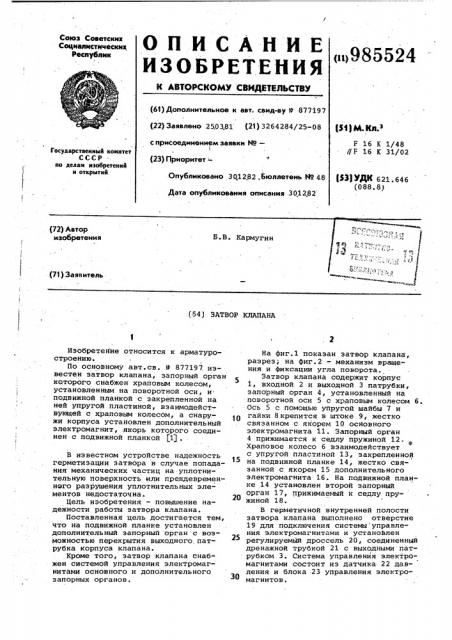

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советскнк
Соцналнстнческнк
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву ь. 877197
{22) Заявлено 250381 (21) 3264284/25-08 ($g) М. Кд.з с присоединением заявки ¹â€”
F 16 К 1/48
l/F 16 К 31/02
Государственный комитет
СССР по делам изобретений н открытий (23) ПриоритетОпубликовано 301282 Бюллетень № 4.8
Дата опубликования описания 301282 вЩУДК 621.646 (088.8) у у л", „ .;:, т тс -;-.
E о;."." . 1 . >.:,:) ";,",, j (72) Автор изобретения
В,В. Кармугин (71) Заявитель (.54) ЗАТВОР KHMIAHA
Изобретение относится к арматуростроению.
По основному авт.св. Р 877197 известен затвор клапана, запорный орган которого снабжен храповым колесом, установленным на поворотной оси, и подвижной планкой с закрепленной на ней упругой пластиной, взаимодействующей с храповым колесом, а снаружи корпуса установлен дополнительный электромагнит, .якорь которого соединен с подвижной планкой (11 .
В известном устройстве надежность герметизации затвора в случае попадания механических частиц на уплотнительную поверхность или преждевременного разрушения уплотнительных .элементов недостаточна.
Цель изобретения - повышение надежности работы затвора клапана.
Поставленная цель достигается тем, что на подвижной планке установлен дополнительный запорный орган с возможностью перекрытия выходного патрубка корпуса клапана.
Кроме того, затвор клапана снабжен системой управления электромагнитами основного и дополнительного запорных органов.
На фиг.1 показан затвор клапана, разрез; на фиг.2 — механизм вращения и фиксации угла поворота.
Затвор клапана содержит корпус
1, входной 2 и выходной 3 патрубки, запорный орган 4, установленный на поворотной оси 5 с храповым колесом 6.
Ось 5 с помощью упругой шайбы 7 и гайки 8крепится в штоке 9, жестко связанном с якорем 10 основного электромагнита 11. Запорный орган
4 прижимается к седлу пружиной 12.
Храповое колесо 6 взаимодействует с упругой пластиной 13, закрепленной на подвижной планке 14, жестко связанной с якорем 15 дополнительного электромагнита 16. На подвижной планке 14 установлен второй запорный орган 17, прижимаемый к седлу пружиной 18.
В герметичной внутренней полости затвора клапана выполнено отверстие
19 для подключения системы управления электромагнитами и устаноВлен регулируемый дроссель 20, соединенный дренажной трубкой 21 с выходными патрубком 3. Система управления электромагнитами состоит из датчика 22 давления и блока 23 управления электромагнитов.
985524
Затвор клапана работает следующим образом.
Для открытия затвора на обмотки электромагнитов 11 и 16 подается электрический импульс. Под действием магнитных сил якоря 10 и 15 перемещаются к стопам магнитов, соответственно перемещая шток 9, запорный орган 4, а также подвижную планку 14 с запорным органом 17. При этом подвижная планка 14 через упругую 10 пластину 13 поворачивает храповое колесо 6 и жестко связанный с ней запорный орган 4 на некоторый угол.
При обесточивании обмоток электромагнитов запорные органы 4 и 17 под 15 действием пружин 12 и 18 закрываются. Причем запорный орган 17 закрывается после падения давления рабочей среды во внутренней полости затвора. 20
В случае потери герметичности затвора (попадание механических частиц на уплотнительную поверхность, разрушение уплотнительного элемента запорного органа и т.д.) во внутренней полости затвора повышается давление, регистрируемое датчиком 22 давления. По сигналу датчика давления блок 23 управления электромагнитами подает электрический импульс на обмотки электромагнитов 11 и 16.
Запорные органы 4 и 17 открываются, при этом запорный орган 4 поворачивается к седлу новой уплотнительной поверхностью.
Если по условиям эксплуатации допустима определенная негерметичность запорного органа 4, то с целью сокращения числа срабатываний затвора его внутренняя полость сообщена дренажной трубкой 21 с выходным патрубком 3. Величина допустимых утечек может быть отрегулирована дросселем 20.
Применение предлагаемого затвора клапана в запорных устройствах пневмогидравлических систем повышает надежность их работы и снижает требования к очистке рабочих сред от механических примесей.
Формула изобретения
Затвор клапана по авт.св.
9 887777119977, отличающийся тем, что, с целью повышения надежности, на подвижной планке установлен дополнительный запорный орган с возможностью перекрытия выходного патрубка корпуса клапана.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9 877197, кл. F 16 К 1/48, 1980.
985524
