Реферат



о»985600

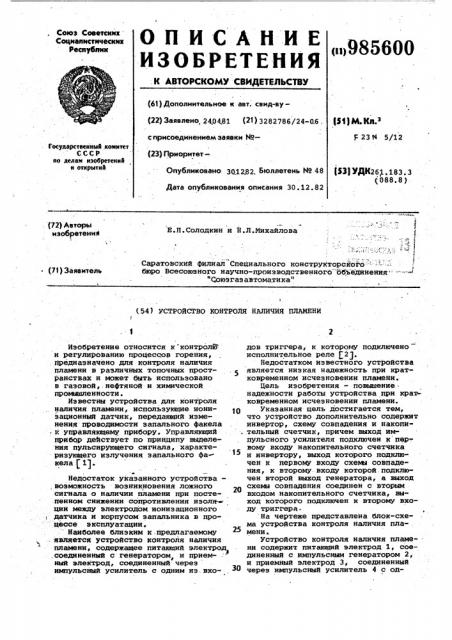

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ . К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Союз Советских

Социалистнческии

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 2404.81 (21) 3282786/24-0.6 .

Р М К з

F 23 М 5/12 с присоединением заявки ¹Государственный .комитет

СССР но делам изобретеяяя я открытий (23) 1 1риоритет -.

Опубликовано 3012д2. Бюллетень ¹ 48 (53) УДК261. 183. 3 (088. 8 ) Дата опубликования описания 30 ° 12.82

Е.Н.Солодкин и Н.Л.Михайлова .Ъ

-- - .-:.- --

Саратовский филиал Специального конструкторского бюро Всесоюзного научно-производственного объединения -:"--:=

"(;оюзгазавтоматика" (72) Авторы изобретений (71) Заявитель

1 (54) УСТРОЙСТВО КОНТРОЛЯ НАЛИЧИЯ ПЛАМЕНИ

Изобретение относится к контролВ и регулированию процессов горения, . предназначено для контроля наличия пламени в различных топочных пространствах и может быть использовано в газовой,.нефтяной и химической проьвшленности.

Известны устройства для контроля наличия плаьюни, использующие ионизационный датчик, передающий изменения проводимости запального факела

- к управлякцему прибору. Управляющий прибор действует по принципу выделения пульсирующего сигнала, характеризующего излучения запального фа кела (1).

Недостаток укаэанного устройства—, воэможность возникновения ложного сигнала о наличии пламени при посте.пенном снижении сопротивления изоляции между электродом ионизационного датчика и корпусом запальника в процессе эксплуатации. Наиболее близким к предлагаемому является устройство контроля наличия пламени, содержащее питающий электрод ,соединенный с генератором, и прием- : ный электрод, соединенный через импульсный усилитель с одним из.входов триггера, к которому подключено исполнительное реле Г21.

Недостатком известного устройства является низкая надежность при кратковременном исчезновении пламени.

Цель изобретения - повыщение ° надежности работы устройства при кратковременном исчезновении пламени.

Указанная цель достигается тем, что устройство дополнительно содержит инвертор, схему совпадения и накопительный счетчик, причем выход импульсного усилителя подключен к пер-. вому входу накопительного счетчика и инвертору, выход которого подключен к первому входу схевы совпадения, к второму входу которой подключен второй выход генератора, а выход схемы совпадения соединен с вторым входом .накопительного счетчика, выход которого подключен к второму входу триггера. На чертеже представлена блок-схема устройства контроля наличия пла- . мени.

Устройство контроля наличия пламе-ни содержит питакирий электрод 1, соединенный с импульсным генератором 2, и приемный электрод 3, соединенный через импульсный усилитель 4 с од985600 ним иэ входов триггера 5, к которому подключено исполнительное реле 6 °

Устройство содержит также инвертор

7, схему 8 совпадения и накопительный счетчик 9, первый вход 10 (вход еВроса) которого соединен с выходом им- 5 пульсного усилителя, а второй вход

11 (накопительный)соединен с выхо цом схемы совпадения.

Устройство работает следующим образом. 10

При наличии пламени на выходе импульсного усилителя 4 появляется последовательность импульсов с частотой, определяемой рабочей частотой импульсного генератора 2. 15

Указанная последовательность импульсов поступает на первый вход 10 накопительного счетчика 9, приводя

его в исходное состояние, и на первый вход триггера 5, который включает исполнительное реле 6.

У

Инвертируясь инвертором 7, эта последовательность импульсов попадает на первый ©вход схемы 8 совпадения и, находясь в противофазе с импульсами, поступающими на другой вход с генератора 2, запирает схему совпадения. Таким образом, на выходе схемы совпадения сигнал отсутствует.

При отсутствии пламени на выходе импульсного усилителя устанавливается нулевой уровень. Инвертируясь, он попадает на вход схемы 8 совпадения, разрешая прохождение импульсов с генератора 2 на накопительный вход счетчика 9 ° 35

В случае появления пламени в течение допустимого времени, соответствующему определенному допустимому количеству импульсов, йа первом входе

10 накопительного счетчика снова 40 появляется последовательность импульсов, приводящая счетчик в исходное положение.

B случае отсутствия пламени более допустимого времени на выходе счетчика появляется сигнал, поступакщий на второй вход триггера 5, который переводит исполнительное реле б в другое состояние, сигналиэирующее отсутствие пламени.

Благодаря наличию инвертора, схеми совпадения и накопительного счетчика устройство контроля наличия пламени обеспечивает йадежный контроль s случае кратковременного исчезновения пламени.

Формула изобретения

Устройство контроля наличия пламени, содержащее питающий электрод, соединенный с генератором, и приемный электрод, соединенный через импульсный усилитель с одним из входов триггера, к которому подключено исполнительное реле, о т л и ч а ющ е е .с я тем, что, с целью новышения надежности при кратковременном исчезновении пламени, оно дополнительно содержит инвертор, схему совпадения и накопительный счетчик, причем выход импульсного усилителя под,ключен к первому входу накопительного счетчика и инвертору, выход кото- . рога подключен к первому входу схемы совпадения, к второму входу которой подключен второй выход генератора, а выход схемы совпадения соединен с вторым входом накопительного счет- чика, выход которого подключен к второму входу триггера.

Источники информации, принятые во внимание при экспертизе

1. Хесин И.Я. Автоматическое управление горелками мощных котлоагрегатов. М., "Энергия", 1979, с. 17.

2. Авторское свидетельство СССР

Р 524956, кл. F 23 N 5/12, 1976.
