Газовая горелка
Иллюстрации
Реферат

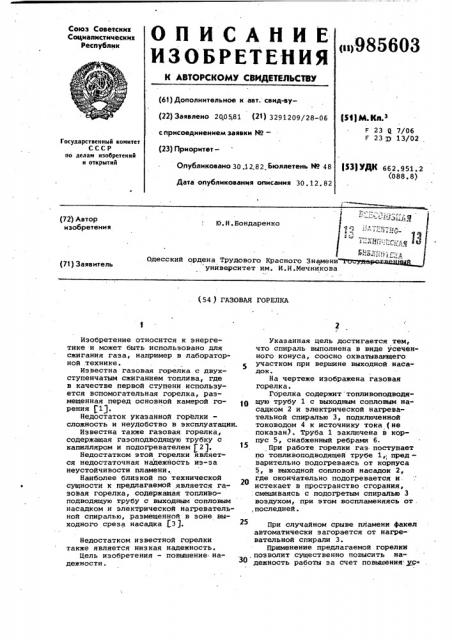

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик о>985603 (61) Дополнительное к авт. свид-ву(22) Заявлено 200581 (21) 3291209/28-06 с присоединением заявки М— (23) Приоритет—
Опубликовано 30.12 82 Бюллетень Йо 48
Р М К з
F 23 Q 7/06
F 23 33 13/02
Государственный комитет
СССР по делам изобретений и открытий т Щ УДК 662.951. 2 (088. 8) Дата опубликования описания 30. 12.82 (72) Автор изобретения
Ю.Н.Бондаренко
Одесский ордена Трудового Красного Знжен университет им. И.И.Мечников (71) Заявитель (54 ) ГАЗОВАЯ ГОРЕЛКА
Изобретение относится к энергетике и может быть использовано для сжигания rasa, например в лабораторной технике.
Известна газовая горелка с двухступенчатым сжиганием топлива, где в качестве первой ступени используется вспомогательная горелка, размещенная перед основной камерой горения f1).
Недостаток указанной горалки— сложность и неудобство в эксплуатации
Известна также газовая горелка, содержащая газоподводящую трубку с капилляром и подогревателем P2 ).
Недостатком этой горелки является недостаточная надежность из-за неустойчивости пламени.
Наиболее близкой по технической сущности к предлагаемой .является газоная горелка, содержащая топливоподводящую трубу с выходным сопловым насадком и электрической нагревательной спиралью, размещенной в зоне выходного среза насадка (.Э ).
Недостатком известной горелки также является низкая надежность.
Цель изобретения — повышение- надежности.
Указанная цель достигается тем, что спираль выполнена в виде усеченного конуса, соосно охватывающего участком при вершине выходной насадок.
На чертеже изображена газовая горелка.
Горелка содержит топливоподводящую трубу 1 с выходным сопловым насадком 2 и электрической нагревательной спиралью 3, подключенной тоководом 4 к источнику тока (не показан). Труба 1 заключена в корпус 5, снабженный ребрами б.
При работе горелки газ поступает по топливонодводящей трубе 1,; пред— варительно подогреваясь от корпуса
5, в выходной сопловой насадок 2, где окончательно подогревается и. истекает в пространство сгорания, смевываясь с подогретым спиралью 3 воздухом, при этом воспламеняясь от . ,последней.
При случайном срыве пламени факел автоматически загорается от нагревательной спирали 3.
Применение предлагаемой горелки ,позволит существенно повысить надежность работы за счет повышения уд
985603
Составитель Э.Языков
Редактор С.Крупенина Техред Т.Маточка Корректор И.Вуряк
Заказ 10144760 Тираж 598 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, М-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 тойчивости факела и автоматического розжига.
Формула изобретения
Газовая горелка, содержащая топливоподводящую трубу с выходным сопловым насадком и электрической нагревательной спиралью, размещенной в зоне выходного среза насадка, отличающаяся тем, что, с целью повышения надежности, спираль выполнена в виде усеченйого конуса, соосно охватывающего учаотком при вершине выходной насадок.
Источники информации принятые во внимание при экспертизе
1. Патент Японии Р 52-29007, кл. F 23 С 11/00,,опублик. 1978.
2. Авторское свидетельство СССР
9 159152, кл. F 23 D 11/42, 1963. 3. Патент Англии 9 1094535, кл. F 23 Q 9/00, опублик. 1967.
