Устройство для косвенно-испарительного охлаждения воздуха

Устройство для косвенно-испарительного охлаждения воздуха

Иллюстрации

Показать все

Реферат

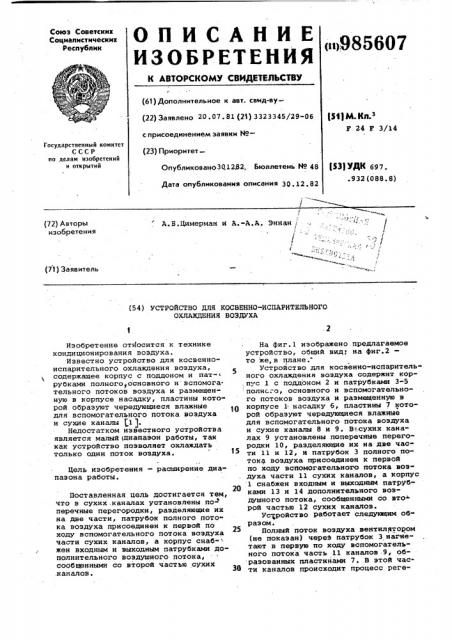

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Дата опубликования описания 30.12.82

Р М К з

F 24 Р 3/14

Государственный комитет

СССР по делам изобретений и открытий

tS3) УДК б97. .932 (088. 8) A.Á.ÖèìåðMàí и A.-А.А. Эннан (72) Авторы изобретения

Р

Е

I

Ъъ (71) Заявитель (54} УСТРОЙСТВО ДЛЯ КОСВЕННО-HCIIAPHTE3lbH01 Î

ОХЛА)ЩЕНИЯ ВОЗДУХА

Изобретение относится к технике кондиционирования воздуха.

Известно устройство для косвенноиспарительного охлаждения воздуха, содержащее корпус с поддоном и пат- рубками полного основного и вспомогательного потоков воздуха и размещенную в корпусе насадку, пластины которой образуют чередующиеся влажные для вспомогательного потока воздуха н сухие каналы 111.

Недостатком известного устройства является малый диапазон работы, так как устройство позволяет охлаждать только один поток воздуха. 15

Цель изобретения — расширение диапазона работы.

Поставленная цель достигается тем, что в сухих. каналах установлены по- перечные перегородки, разделяющие их на две части, патрубок полного пото" ка воздуха присоединен к первой по ходу вспомогательного потока воздуха части сухих каналов, а корпус снаб" жен входным и выходным патрубками дополнительного воздушного потока, сообщенными со второй частью сухих ,каналов.

На фиг.l изображено предлагаемое устройство, общий вид; на фиг.2— то же, в плане.

Устройство для косвенно-испаритель" ного охлаждения воздуха содержит кор.пус 1 с поддоном 2 и патрубками 3-5 полного, основного и вспомогательного потоков воздуха и размещенную в корпусе 1 насадку б, пластины 7 которой образуют чередующиеся влажные для вспомогательного потока воздуха и сухие каналы 8 и 9. B =,ñóõèõ каналах 9 установлены поперечные перегородки 10, разделяющие их на две части ll и 12, и патрубок 3 полного потока воздуха присоединен к первой по ходу вспомогательного потока воздуха части 11 сухих каналов, а корпус

1 снабжен входным и выходным патрубками 13 и 14 дополнительного воздушного потока, сообщенными со вто . рой частью 12 сухих каналов.

Устройство работает следующим образом.

Полный поток воздуха .вентилятором (не показан) через патрубок 3 нагнетают в первую по ходу вспомогательного потока часть 11 каналов 9, образованных пластинами 7. В этой части каналов происходят процесс pere985607

/О У1

ВНИИПИ Заказ 10145/б0 Тираж 799 Подписное

Филиал ЛПП "Патент", г.ужгород, ул.Проектная,4 неративного косвенно-испарительного охлаждения воздуха. На выходе иэ каналов поток разделяют на два: основной поток в объеме санитарной, нормы через патрубок 4 поступает после к потребителю, а другая часть — значительно большая (вспомогательный поток) — направляется в каналы 8 в противоток полному .потоку, где подогревается в зоне перегородок 10, достигая температуры

"мокрого" термометра полного потока воздуха на входе в патрубок 3, затем, продолжая двигаться по каналам 8, вспомогательный поток воспринимает тепло от дополнительного пото ка, например, рециркуляционного воз- . 5 духа и выходит из устройства через патрубок 5. дополнительный поток воздуха нагнетается вентиляторомчерез патрубок 13 во вторую по ходу вспомогательного потока часть 12 каналов 9, где охлаждается при контакте с пластинами 7 эа счет холода вспомогательного потока и через патрубок 14 может направляться к потреби- 25 телю.

Предлагаемое выполнение устройства позволяет расширить диапазон работы.

Формула изобретения

УстРойство для косвенно-испарительного охлаждения воздуха, содержащее корпус с поддоном и патрубками полного, основного и вспомогательного потоков воздуха и размещенную в корпусе насадку, пластины которой образуют чередующиеся влажные для вспомогательного потока воздуха и сухие каналы, отличающее с я тем, что, с целью расширения диапазона работы, в сухих каналах установлены поперечные перегородки, разделяющие их на две части, патрубок полного потока воздуха присоединен к первой по ходу вспомогательного потока воздуха части сухих каналов, а корпус снабжен входным и выходным патрубками дополнительного воздушного по ока, сообщенными со второй частью сухих каналов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 407519, кл. F 24 F 3 jl4 1972.
