Реферат

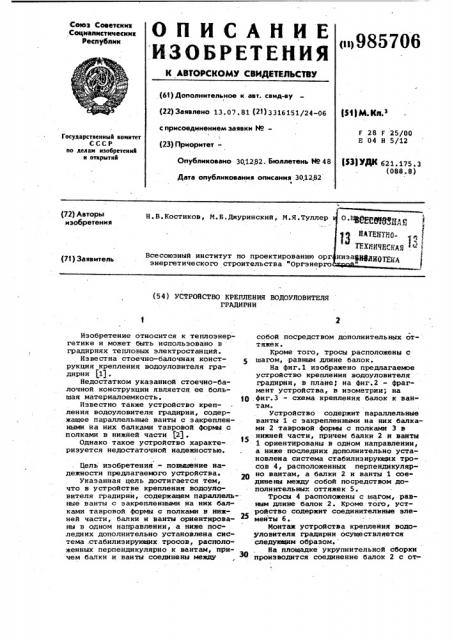

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюз Советских

Социалистических

Республик нн985706 (61)Дополнительное к авт. свид-ву (22) Заявлено 13.07. 81 (2I) 3316151/24-06 с присоединением заявки М— (23) ПриоритетР }М g+ з

F 28 F 25/00

E 04 Н 5/12

Государственный комитет

СССР но делам изобретений и открытий (И}УДК 621.175.3 (088.8) Опубликовано 30.12.82. Бюллетень М 48

Дата опубликования описания 30,1282

4 (72) Авторы изобретения

Н.В.Костиков, И.Б.Джуринский, М.Я.Туллер

Всесоюзный институт по проектированию орг энергетического строительства "Оргэнерго (73) Заявитель (54) УСТРОЙСТВО КРЕПЛЕНИЯ ВОДОУЛОВИТЕЛЯ

ГРАДИРНИ

10!

Изобретение относится к теплоэнергетике и может быть использовано в градирнях тепловых электростанций.

Известна стоечно-балочная конструкция крепления водоуловителя градирни $1) .

Недостатком указанной стоечно-балочной конструкции является. ее большая материалоемкость.

Известно также устройство крепления водоуловителя градирни, содержащее параллельные ванты с .закрепленными на них балками тавровой формы с полками в нижней части (2) .

Однако такое устройство характеризуется недостаточной надежностью.

Цель изобретения - повышение надежности предлагаемого устройства.

Укаэанная цель достигается тем, что в устройстве крепления водоуловителя градирни, содержащем параллельные ванты с закрепленными на них балками тавровой формы с полками в нижней части, балки и ванты ориентированы в одном направлении, а ниже пос» ледних дополнительно установлена система .стабилизирующих тросов, расположенных перпендикулярно к вантам, причем балки и ванты соединены между собой посредством дополнительных оттяжек.

Кроме того, тросы расположены С шагом, равным длине балок.

На фиг.1 изображено предпагаемое устройство крепления водоуловителя градирни, в плане; на фиг.2 — фрагмент устройства, в иэометрии; на фиг.3 — схема крепления балок к вантам.

Устройство содержит параллельные ванты 1 с закрепленными на них балками 2 тавровой формы с полками 3 в нижней части, причем балки 2 и ванты

1 ориентированы в одном направлении, а ниже последних дополнительно установлена система стабилизирующих тросов 4, расположенных перпендикулярно вантам, а балки 2 и ванты 1 соединены между собой посредством дополнительных оттяжек 5.

Тросы 4 расположены с шагом, равным длине балок 2. Кроме того, устройство содержит соединителвные элементы б.

Монтаж устройства крепления водоуловителя градирни осуществляется следующим образом.

На площадке укрупнительной сборки производится соединение балок 2 с от!

r85706

ФигЗ

Составитель Н.Заикина

Редактор М.Рачкулинец Техред К.Мыцьо

Корректор Г.Огар

Заказ 10156/65 Тираж 685 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r.Óæãîðîä, ул.Проектная, 4 тяжками 5 и вантами 1 с помощью соединительных элементов 6. Затем ванты

1 с балками 2 и оттяжками 5 подвешиваются к оболочке градирни (не пока.зана). Тросы 4 пропускают через.от-. тяжки 5 и закрепляют на оболочке.

После сборки вантам 1 и тросам 4 при- дают натяжение, после которого поддерживающая конструкция становится геометрически неизменяемой.

Блоки водоуловителя устанавливаются .на полки тавровых балок 2.

Таким образом, устройство крепле ния водоуловителя градирни позволяет повысить его надежность и упростить монтаж.

Формула изобретения

1. Устройство крепления водоуловителя градирни, содержащее параллельные ванты с закрепленными на них балками тавровой формы с полками в нижней части, о т л и ч а ю щ е е .с я тем, что, с целью повышения надежности, балки и ванты ориентированы в одном направлении, а ниже последних дополнительно установлена система стабилизирующик тросов, расположенных перпендикулярно к вантам, причем балки и ванты соединены между собой по10 средством дополнительных оттяжек.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что тросы расположены с шагом, равным длине балок.

Источники информации, 15 принятые во внимание при экспертизе

1. Патент США Р 4052491, кл. 261-112, опублик. 1977.

2. Рюле Г. Пространственные покрытия. М., Стройиздат, 1974, с ° 23.
