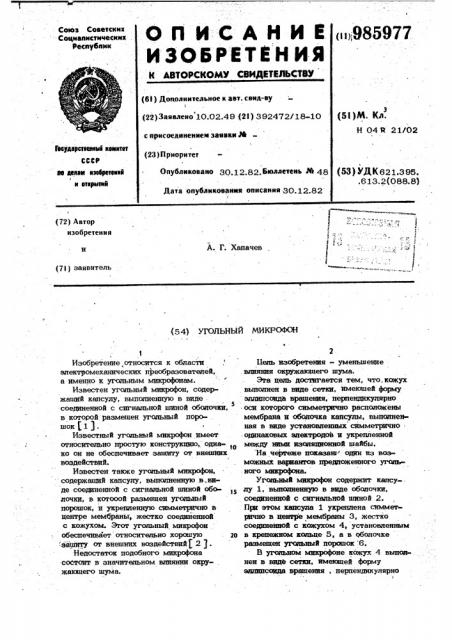

ОП ИКАНИЕ

ИЗОБРЕТВНИЯ

Союз Советск их

Социалистических

Реслубяии

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. саид-ву (22) Завалено 10.02.49 (2I) 392472/18 10 (5l)N. Кд.

Н 04 R 21/02 с лрисоединеииета заявки М (23) Приоритет

Гееударстввнме кемитет

ССЕР (5З) УДК621.395.

° 613.2(088.8) Опубликовано 30.12.82.Бюллетень М 48 да делам взееретеввй

I и вткрмтив

Дата опубликования описания 30. 1 2 82

1 (72) Автор изобретения

It .Ч.. г.

I I

А. Г. Хапачев (7!) заявитель (54) УГОЛЬНЫЙ МИКРОФОН

Изобретение относится к области электромеханических преобразователей, а именно к угольным микрофонам.

Известен угольный микрофон, содержащий капсулу, выполненную в виде соединенной с сигнальной шиной оболочш, в которой размещен угольный порошок (l ). с

Известный угопьный микрофон имеет относительно простую конструкцию, однако он не обеспечивает защиту от внешних воздействий.

Известен также угольный микрофон, содержащий капсулу, выполненную в.виде соединенной с сигнальной шиной оболочки, в котооой размещен угольный порошок, и укрепленную симметрично в центре мембраны, жестко соединенной с кожухом. Этот угольный микрофон обеспечивает относительно хорошую . 2o защиту от внешних воздействий (2 )Недостаток подобного микрофона состоит в- значительном влишии окружакацего шума.

Цель изобретения - уменьшение влияния окружаквцего шума.

Эта цель досжгается тем, что, кожух выполнен в виде сетки, имеющей форму эллипсокда враптения, перпендикулярно оси которого симметрично расцолож ены мембрана и оболочка капсулы, выполненная в виде установленных симметрично одинаковых электродов и укрепленной между ними изоляционной шайбы.

На чертеже показаш один из возможных вщвтантов предложенного угольного микрофона.

Уговьный микрофон содержит капсу-, лу 1, выполненную в виде оболочки, соединенной с сигнальной шиной 2.

При этом капсула 1 укреплена симмет рично в центре мембраны 3, жестко соединенной с кожухом 4, установленным в крепежном кольце 5, а в оболочке размещен угольный порошок 6.

В угольном микрофоне кожух 4 выпол-. нен в виде сетки, имекмцей форму эллипсоида вращения, перпендикулярно

Редактор Т. Портная Техред М. Гергель

Корректор А. Дзятко

Заказ 10189/78 Тираж 888 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, R-35, Раушская, наб., д, 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная,4

3 985 оси которого симметрично расположены мембрана 3 и оболочка капсулы 1.При этом оболочка капсулы 1 выполнена в виде установленных симметрично одинаковых электродов 7 и укрепленной межцу ними изоляционной шайбы 8.

Выпсанение кожуха 4 в виде сетки, имеющей форму аллипсоида вращения, обеспечивает практически одинаковое воздействие окружающего шума на установленные симметрично одинаковые электроды 7 оболочки капсулы 1.. Последнее приводит к значительному умень- шению влияния окружающего шума.

Использование изобретения, кроме уменьшения влияния окружающего шума, обеспечивает также повышение влагоустойчивости угсцп ного микрофона и уменьшение влияния изменений внешнего атмосферного давления.

977 4 ,Формула изобретения

Угольный микрофон, содержащий капсулу, выполненную в виде соединенной с сигнальной шиной оболочки, в которой размещен угольный порошок, и укрепленную симметрично в центре мембраны, жестко соединенной с кожухом, отличающийся тем, 10 что, с целью уменьшения влияния окружающего шума, кожух выполнен

B виде сетки, имеющей форму эллипсоида вращения, перпендикулярно. оси которого симметрично расположены мембрана и

ls оболочка капсулы, выполненная в виде установленных симметрично одинаковых электродов и укрепленной между ними изспяционной шайбы.

Источники информации, ре принятые во внимание прн экспертизе

l. Патент США M 2302278, кл. 179-122, 17.11.42.

2. Патент Германии % 701468, кл. 21а2, 5/01, 16.01.41. (прототип).
