Электрогидравлический привод перемещения электрода дуговой электропечи

Электрогидравлический привод перемещения электрода дуговой электропечи

Иллюстрации

Показать все

Реферат

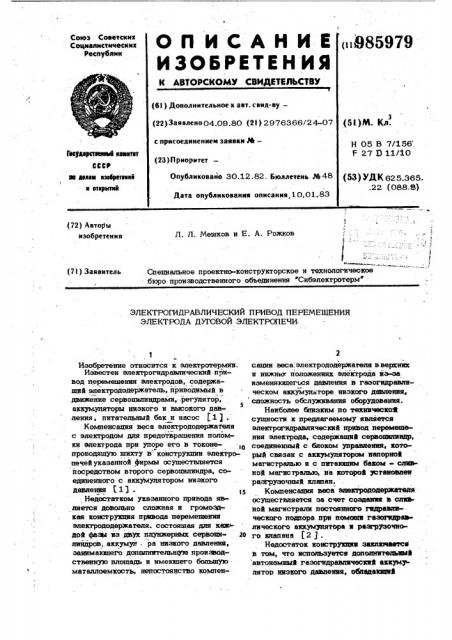

О Il И С А Н И Е (685979

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз . Советских

Социалистических республик (6l ) Дополнительное к авт. свид-ву— (22) Заявлено 04.09.80 (2! ) 2976366/24-07 (5l)M. Кл.

Н 05 В 7/156;

F 27 9 11/10 (53) УЙК 625.365. .22 (088.9) с присоединением заявки М—

Гвсуаврствеякьй квинтет

CCCP яв Илам кзевретекпй к еткритий (23) П риоритет

Опубликовайо 30.12.82. Бюллетень %48

Дата опубликования описания 10.01.83 (72) Авторы изобретения

Л. Л. Мешков и E. А. Рожков

1 (7l) Заявитель

Специальное проектно-конструкторское и технологическое бюро производственного объединения Сибэлектротерм

ЭЛЕКТРОГИДРАВЛИЧЕСКИЙ ПРИВОД ПЕРЕМЕШЕНИЯ

ЭЛЕКТРОДА ДУГОВОЙ ЭЛЕКТРОПЕЧИ1

Изобретение относится к электротермии.

Известен злектрогидравлический п ривод перемещения электродов, содержащий электрододержатель, приводимый в движение сервоцилиндрами, -регулятор, аккумуляторы низкого и высокого дав.ления, питательный бак и насос (1) .

Компенсация веса электрододержателя с электродом для предотвращения поломки электрода при упоре его в токонепроводяшую шихту в конструкции электро-. печей указанной фирмы осуществляется посредством второго сервоцилиндра, соединенного с аккумулятором низкого давления 5 1) .

Недостатком указанного привода является довольно сложная и громоздкая конструкция прюода перемещения электрододержателя. состоящая для каж дой фа:вт йэ двух плунжерных серводн- gо лийдрсш, аккумутт ра низкого давления, занимакхпего допапнительн утв производственную плошадь и имеющего большую маталлоемкость, непостоянство компенсеции веса, электрододержателя в верхних и нижтпс положениях электрода иль аа изменя кхцегься давления в газогидравлическом аккумуляторе низкого давления, сложность обслуживания оборудования.

Наиболее близким по технической сущности к предлагаемому является элетсгрогидравлическнй привод перемешения электрода, содержащий cepsottsttttttttp, соединенный с блоком управления, который связан с аккумулятором напорной магистралью и с питающим баком сливной магистралью, на которой установлен разгрузочный клапан.

Компенсация веса эаектрододержатедяосушествляется за счет создания в слттй ной магистрали постоянного гидравлического подпора прн помотци газогттдраа лического аккумуттятора и разгрувочного клапана (2 J ..

Недостаток конструтохии заклктчается в том, что используется дополнитеааый автономный гаэогидравлический аккуму» лятор низкого давления, обпадакщий

3 98597

Злектрот идравлическнй привод перемещения электрода дуговой электройечи, содержащий сервоцилиндр соединен- йый с блоком управления, которйй связан q аккумулятором напорной магистралью и с питвкацим баком — сливной матнстралью,на которой установлен разгрузочный клапан,отличающийся тем, что, с целью упрощения конструкции и повьппения быстродействия привода, сливная магистраль на участке между блоком управления и разгрузочным клапаном соединена с напорной магистралью трубопроводом, на котором установлен регулируемый расходомер.

Источники информапии, принятые во внимание при экспертизе

1. Каталог фирмы AEG-Te0efun%en.

Электрическое оборудования для дуговых печей в маталлургии. 1975, с. 12, рис. 20 верхний.

2. Твм же, рис. 20 нижний. громоздкостью конструкции, занимающий дополнительную производственную площадь; требующий выполнения специальных требований эксплуатации, 11ель изобретения — упрощение конструк- > ции и повьппение быстродействия привода.

Для достижения этой пели в электро гидравлическом приводе перемещения электрода сливнвя магистраль на участке между блоком управления и разгру- 10 зочным клапаном соединена с напорной магистралью трубопроводом, на котором установлен регулируемый расходомер.

На чертеже представлена схема элек- трогидравлического привода перемеще- l5 ния электрода дуговой электропечи.

С4фвоцилиндр 1 перемещения электрододержателя 2 соединен с блоком 3 управления, газогидравличевким аккумулятором

4 н насосом 5 при помощи напорной маги-2О страли 6, а с питательным баком 7— сливной магистралью 8, на которой установлен разгрузочный клапан 9. Напорная магистраль соединяется со сливной дополнительным трубопроводам 10, на котором устчновлен регулируемый расходомер 11. Питательный бак-..7 соединяется с насосом 5 при помощи всасывающего трубопровода 12.

В зависимости от сигнала, поступающего на блок 3, последний соединяет сервоцилиндр 1 либо с напорной магист ралью 6, либо со сливной 8. При соединении сервоцилиндра 1 с напорной магистралью рабочая жидкость иэ гвзогидрав33 лического аккумулятора 4 поступает под плунжер сервопилиндра, электрододержатель

2 будет перемещаться вверх.

Пополнение газогидравлического аккумулятора рабочей жидкостью производится при помощи насоса-5.

При соединении сервоцилиндра со сливной магистралью рабочая жидкость. под действием scca подвижных частей вытесняется иэ сервоцилиндра через регулятор

3 и разгрузочный клапан 9 в питательный бак 7.

Для компенсащии веса подвижных частей при движении электрододержателя вниз

B сливную магистраль 8 постоянно йри помощи регулируемого расходомера 1 1

9 4 подводится жидкость от аккумулятора 4, которая через разгрузочный клапан, настраиваемый на необходимое давление, сливается в питательный бак 7. Поэтому при соединении сервоцилиндра со слив- ной магистралью в последнем постоянно действует гидравлический подпор, компенсирукщий часть веса электрододержателя с электродом, тем самым предотвращаются поломки электродов при упоре их в токонепроводящую щихту.

Регулируемый расходомер 11 настраивается на минимальный отбор рабочей жидкости иэ силовой магистрали, расход которого должен превышать утечки через регулятор 3.

В предлагаемом электрогидравлическом приводе перемещения электродов дуговой плавильной электропечи соединеwe сливной магистрали с напорной между регулятором н разгрузочным клапаном через регулируемый расходомер позволяет упростить конструкцию, ее обслуживание, снизить металлоемкость эа счет исключения газогидравлического аккумулятора низкого давления.

Формула изобретения

Составитель Г. Тараканова

Редактор Т. Портная Texpen Е.Харитончик Корректор С.Шекмар

Заказ 10191/79 Тираж 862 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушскаи наб., д. 4/б

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
