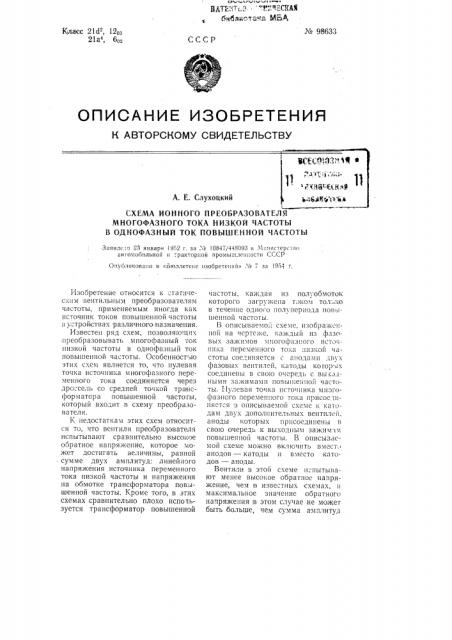

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Е. Слухоцкий

СХЕМА ИОННОГО ПРЕОБРАЗОВАТЕЛЯ

МНОГОФАЗНОГО ТОКА НИЗКОЙ ЧАСТОТЫ

В ОДНОФАЗНЫЙ ТОК ПОВЫШЕННОЙ ЧАСТОТЫ

Заявлено 2 4 января 1959 г. за ., 10847j448098 в Министерство авто»!ОбилъноЙ и . ракторной промышлеlii .OcTII С .СР

О .!у&а!В1овапо в «бюллетене изобретений» . и 7 за 1954 г

Изобретение относится к с!атичес нм вентильным преобразователям частоты, применяемым иногда как источник токов повышенной частоты и устройствах различного назначения.

Известен ряд схем, позволя1о1ц!4х преобразовывать многофазный ток низкой частоты в однофазный ток повышенной частоты. Особенностью этих схем является то, что нулевая точка источника многофазного переменного тока соединяется через дрсссель со средней точкой тра нсформатсра повышенной частогы, который входит в схему преобразователя.

К недостаткам этих схем относится то, что вентили преобразователя испытывают сравнительно высокое оо ратное напряжение, которое может достигать величины, равной сумме двух амплитуд: линейного напряжения источника переменного тока низкой частоты и напряжения на обмотке трансформатора повышенной частоты. Кроме того, в этих схемах сравнительно плохо испочьзуется трансформатор повышенной частоты, каждая из полуобмоток которого загружена током тол; ко в течение одного полупериода повышенной частоты.

В описываемо . схеме, изображенной H3 IcpTc>KE, 1саждый 118 фазсBI Ix зажимов мпогофаз1!ого пстсчш1ка переменного тока:1изкой частоты соединяется с г!!одамп двух фазовых вентилей, катоды когo;) >1х

СОЕДИНЕНЫ В СВОЮ ОЧЕРЕДЬ С ВЫ.Ы..1ными зажимами повьппеппой частотЫ. НУЛЕВаЯ тОЧКа ПСтО ШИКа МНС1гсфазнсго переменного тока присос гпняется и описываемсl! Схеме к 14dòciдам двух дополнительных вентилей. аноды которых присоединены в свою очередь к выходным зажим !и повышенной частоты. В описываемой схеме можно включить вмест. анодов — катоды и вместо катодов — аноды.

Вентили в этой схеме и:пытывают мечее высокое обратное напряжение, чем !в изве тных схемах, ll максимальное значение обратного напряжения !в этом случае не может быть больше, чем сумма амплитуд № 98633

Стандартгиз. Объем О,!25 и. л. Цена 25 коп. Тираж 400 аиз. Заи. 2220

Типография Госгнесбумиздата, Ленинград, Литейный пр., 39

:пннейного напряжения источника низкой частоты и половины напряжения на зажимах повышеннои частоты.

Обмотки выходного трансформатора повышенной частоты по описываемой схеме загружены током пол юстью в оба полупериода повышенной частоты. Гхема допускает получение повьпненной частоты н нри отсутствии выходного трансформатора.

Предмет; зобретения

В

Схема ионного преобразователя многофазного тока низкой часготы в однофазный ток повьнненной частоты, отличающаяся тем, что каждая из фаз источника низкой частоты присоединяется к анодам двух фазных вентилей, катоды которых присоединены к выходным зажимам преобразователя. в то время как нулевая точка источника пизкой частоты присоединяется через дроссель к катодам двух дополнительных вентилей, аноды которых так же присоединены к выходным зажимам повы!пенной частоты.
