Устройство для обработки кроны деревьев
Иллюстрации
Показать всеРеферат

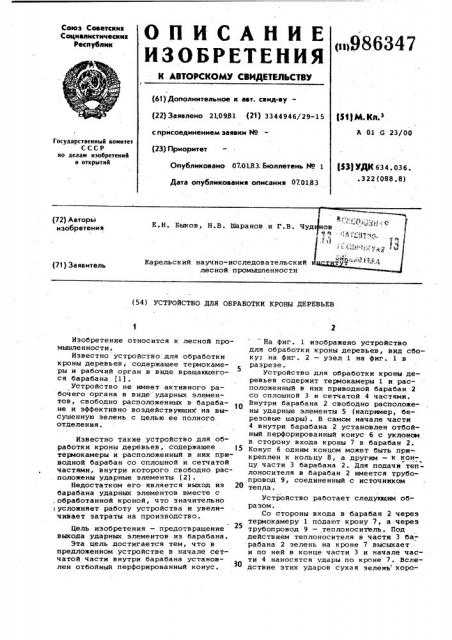

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик (и>986347
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву(22) Заявлено 2 0981 (21) 3344946/29-15
Р М К з
A 01 G 23/00 с присоединением заявки М
Государственный комитет
СССР ио делам изобретений и открытий (23) Приоритет (33) УДК 634. 036. .322 (088.8) Опубликовано 07.01.83. Бюллетень М 1
Дата опубликования описания 07.01.83 (72) Авторы изобретения
Е.Н. Быков, Н.В. Шаранов и Г.В. Чуд нов
Карельский научно-исследовательский лесной промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ КРОНЫ ДЕРЕВЬЕВ
Изобретение относится к лесной промышленности.
Известно устройство для обработки кроны деревьев, содержащее термокамеры и рабочий орган в виде вращающегося барабана (1).
Устройство не имеет активного рабочего органа в виде ударных элементов, свободно расположенных в барабане и эффективно воздействующих на высушенную зелень с целью ее полного отделения.
Известно также устройство для обработки кроны деревьев, содержащее . термокамеры и расположенный в них приводной барабан со сплошной и сетчатой частями, внутри которого свободно расположены ударные элементы (2).
Недостатком его является выход из барабана ударных элементов вместе с .обработанной кроной, что значительно усложняет работу устройства и увеличивает затраты на производство.
Цель изобретения — предотвращение выхода ударных элементов из барабана.
Эта цель достигается тем, что в предложенном устройстве в начале сетчатой части внутри барабана установлен отбойный перфорированный конус.
На фиг. 1 изображено устройство для обработки кроны деревьев, вид сбоку; на фиг 2 — узел 1 на фиг. 1 в разрезе.
Устройство для обработки кроны деревьев содержит термокамеры 1 и расположенный в них приводной барабан 2 со сплошной 3 и сетчатой 4 частями.
Внутри барабана 2 свободно раоположены ударные элементы 5 (например, березовые шары). В самом начале части
4 внутри барабана 2 установлен отбойный перфорированный конус 6 с уклоном в сторону входа кроны 7 в барабан 2. !
5 Конус б одним концом может быть при-: креплен к кольцу 8, а другим — к концу части 3 барабана 2. Для подачи теплоносителя в барабан 2 имеется трубо" провод 9, соединенный с источником
20 тепла.
Устройство работает следующим образомм.
Со стороны входа в барабан 2 через термокамеру 1 подают крону 7, а через трубопровод 9 — теплоносит вль. Под действием теплоносителя в части 3 барабана 2 зелень на кроне 7 высыхаети по ней в конце части 3 и начале час-. ти 4 наносятся удары по кроне 7. Вследствие этих ударов сухая зелень хоро986347
Формула изобретения
Фиа/ .
4 A z
Заказ 10356/3
Тираж 719 Подписное
ВНИИПИ
Филиал ППП Патент", r. Ужгород, ул. Проектная, 4 шо отделяется от кроны 7 и через отверстия конуса 6 и часть 4 осыпается вниз и направляется на переработку в витаминную муку. Свободная от зелени. крона выпадает иэ барабана 2 и поступает на дальнейшую перЕработку в технологическую щепу.
Благодаря наличию внутри барабана
2 отбойного перфорированного конуса
6 ударные элементы 5 не выходят из барабана 2, так как в зоне конуса 6 крона, обладающая хорошей гибкостью, располагается вдоль образующей кону-. са, т.е. наклонена. Из-эа наклона ударные элементы 5 в виде шаров, падающих сверху барабана 2 íà крону и ею-15 щих значительно меньшие размеры, чем длина кроны и образующая конуса 6, скатываются по этой наклонной плоскости назад, не преодолевая конуса 6.
Слой кроны, не превышающий высоты конуса 6, свободно проходит этот барьер из-за общего наклона барабана в сторону выхода кроны и наличия подпора. кроны.
Установка конуса в барабане значительно улучшает условия для полного отделения зелени разных пород, кото- ° рая благодаря перфорации конуса сразу же осыпается вниз, поэтому ие пересыхает и сохраняет все свои качества.
Производительность такого устройства повышена на 10-15 Ъ.
Устройство для обработки кроны деревьев, включающее термокамеры и расположенный в иих приводной барабан со сплошной и сетчатой частями, внутри которого свободно расположены ударные элементы, о т л и ч а ю щ е е с я тем, что, с целью предотвращения выхода ударных элементов из барабана, в начале сетчатой части внутри барабана установлен отбойный перфорированный конус.
Источники информации принятые во внимание при экспертизе
1. Авторское свидетельство, СССР
У 704534, кл. A 01 С 23/00, 1978.
2. Авторское свидетельство СССР
9 707449, кл. A 01 G 23/00, 1978 (прототип) .
