Реферат

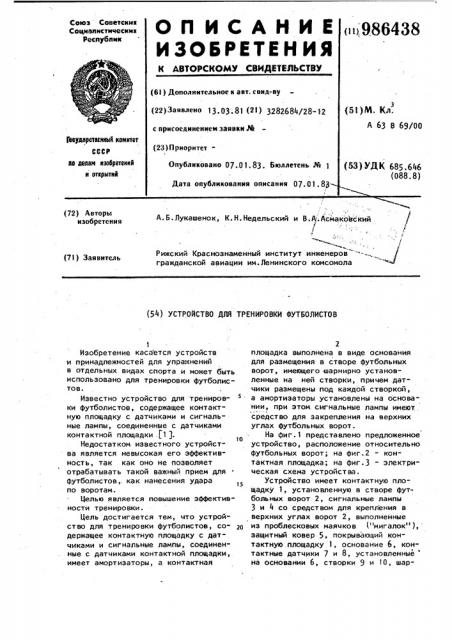

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (щ 986438 (6I ) Дополнительное к авт. свид.-ву (22)Заявлено 13.03 81 (21) 3282684 28 12 (51)M. Кл.

A 63 В 6УOO с присоединением заявки М

ГооудэрстинныХ комнтет.

СССР ао делом нзобретеннХ и открытнХ (23)Приоритет " (53) УДК 685.646 (088.8) Опубликовано 07..01.83 ° Бюллетень № 1

Дата опубликования описания 07.01.Ù

А. Б. Лукашенок, К. Н. Недельский и В.A .Асмаковский л

=- .

Рижский Краснознаменный институт инженеров гражданской авиации им.Ленинского комсомола (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ФУТБОЛИСТОВ

Изобретение касается устройств и принадлежностей для упражнений в отдельных видах спорта и может быть использовано для тренировки футболистов.

Известно устройство для тренировки футболистов, содержащее контактную площадку с датчиками и сигнальные лампы, соединенные с датчиками контактной площадки (1 ). о

Недостатком известного устройства является невысокая его эффективность, так как оно не позволяет отрабатывать такой важный прием для футболистов, как нанесения удара по воротам.

Целью является повышение эффективности тренировки.

Цель достигается тем, что устройство для тренировки футболистов, со- gp держащее контактную площадку с датчиками и сигнальные лампы, соединенные с датчиками контактной площадки, имеет амортизаторы, а контактная

2 площадка выполнена в виде основания для размещения в створе футбольных ворот, имеющего шарнирно установленные на ней створки, причем датчики размещены под каждой створкой, а амортизаторы установлены на основании, при этом. сигнальные лампы имею средство для закрепления на верхних углах футбольных ворот.

На фиг. 1 представлено предложенное устройство, расположение относительно футбольных ворот; на фиг.2 - контактная площадка; на фиг.3 - электрическая схема устройства.

Устройство имеет контактную площадку 1, установленную в створе фут-. больных ворот 2, сигнальные лампы

3 и 4 со средством для крепления в верхних углах ворот 2, выполненные из проблесковых маячков ("мигалок" ), защитный ковер 5, покрывающий контактную площадку 1, основание 6, контактные датчики 7 и 8, установленные на основании 6, створки 9 и 10, шар986438 4 стоит вратарь. Загорается одна из ламп

3 или 4, указывая тем самым оптимальное направление удара.

Таким образом предложенное устройство позволяет отработать выбор оптимального направления удара и нанесение его по воротам, что позволяет

ы повысить эффективность тренировки.

3 нирно установленные на основании

6 и под каждой из которой размещен датчик 7 и 8, амортизаторы 11, уста новленные на основании и на каждый из которых шарнирно не связанным с основанием концом опирается одна из створок 9 и 10. Сигнальные лампочки 3 и 4, датчики 7 и 8 соединен в последовательную цепь. Устройство (содержит также источник 12 питания, t0 одним полюсом подключенный к датчикам 3 и 4, и выключатель 13, с одной стороны подключенный к свободному полюсу источника 12 питания, а другим концом соединенный с сигнальными лам- 15 почками 3 и 4.

Работает устройство следующим образом.

Перед тренировкой производится размещение устройства относительно 20 ворот (см.фиг. 1). С помощью выключателя 13 производится включение питания.

При расположении вратаря по середине ворот на обоих створках 9 и 10 25 контакты датчиков 7 и 8 размыкаются, и обе сигнальные лампы не горят, что

l говорит о безразличном выборе направления удара по воротам. При смещении вратаря размыкается контакт только зо одного датчика 7 или 8 в зависимости от того, на какой створке 9 или 10 формула изобретения

Устройство для тренировки футболистов, содержащее контактную площадку с датчиками и сигнальные лампы, соединенные с датчиками контактной площадки, отличающееся тем, что,с целью повышения эффективности тренировки, оно имеет амортизаторы, а контактная площадка выполнена в виде основания для размещения в створе футбольных ворот, имеющего шарнирно установленные на ней створки, причем датчики размещены под каж дой створкой, а амортизаторы установлены на основании, при этом сигнальные лампы имеют средство для закрепления на верхних углах футбольных ворот.

Источники информации, принятые во внимание при экспертизе

1. Накутный И.Д. Технические средс тва в спорте. Киев, 1977, с.146-147.
