Устройство для подготовки природного газа к транспорту

Устройство для подготовки природного газа к транспорту

Иллюстрации

Показать все

Реферат

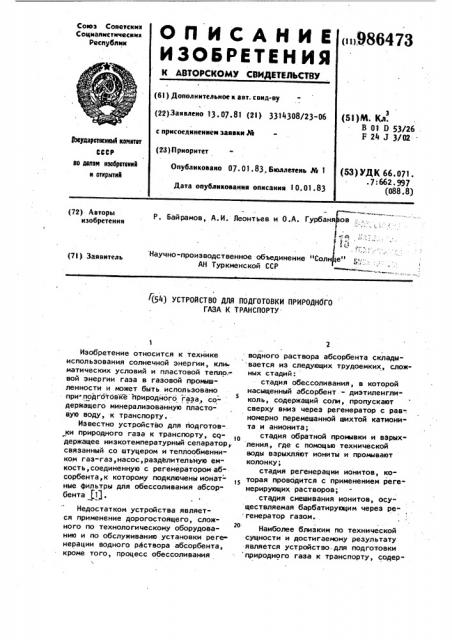

ОЛ ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (»)986473

Союз Советскмк

Соцмапмстмческмк

Республик (61) Дополнмтельиое к авт.свмд-ву (22) Заявлено 13. 07.81 (21) 3314308/23-06 (51)М. Кл.

В 01 0 53/26 .

F24 J3/02 . с присоединением заявки М

Вкударетесеыб квинтет

СССР ао далем изобретений и открытий (23) Приоритет

Опубликовамо 07. 01. 83. бюллетень JO 1 (53) УДК 66.071. . 7: 662. 997 (088.8) Дата опублмкованмя описания 1 О. 01.83

P. Байрамов, А.И. Леонтьев и О .А. Гурбаня (72) Авторы изобретения Научно-производственное объединение "Соли е"

АН Туркменской ССР (7I) Заявитель

/(54) УСТРОЙСТВО ДЛЯ ПОДГОТОВКИ ПРИРОДНОГО

ГАЗА К ТРАНСПОРТУ

Изобретение относится к технике использования солнечной энергии, климатических условий и пластовой тепло.вой энергии газа в газовой промышленности и может быть использовано при подготовке природйого газа, содержащего минерализованную пластовую воду, к транспорту .

Известно устройство для подготовки природного газа к транспорту, cqдержащее низкотемпературный сепаратор, связанный со штуцером и теплообменником гаэ-гаэ,насос, разделительную емкость, соединенную с регенератором абсорбента,к которому подключены ионатные фильтры для обессоливания абсор(3ента (1j.

Недостатком устройства является применение дорогостоящего, сложного по технологическому оборудованию и по обслуживанию установки реге» нерации водного раствора абсорбента, кроме того, процесс обессоливания

2 водного раствора абсорбента склады вается из следующих трудоемких, сложных стадий: стадия обессоливания, в которой насыщенный абсорбент - диэтиленгликоль, содержащий соли, пропускают сверху вниз через регенератор с рав-. номерно перемешанной шихтой катионита и анионита; стадия обратной промывки и взрыхления, где с помощью технической воды взрыхляют иониты и промывают колонку; стадия регенерации ионитов, которая проводится с применением регенерирующих растворов; стадия смешивания ионитов, осу ществляемая барбатирующим через ре:генератор газом.

Наиболее близким по технической сущности и достигаемому результату является устройство.для подготовки природного газа к транспорту, содер3 986473 ф жащее теплообменники газ -.абсорбент и газ-.аз, ",,сраый йз которых соединен через огневой подогреватель с климатическим регенератором, и емкость для регенерированного абсорбен та (2).

Недостатками указанного устройства является то, что при добыче газа с повышенным содержанием минерализованной воды соли воды при регенерации абсорбента накапливаются в реГенераторе, а часть солей захватывается с абсорбентом, что снижает качество последнего .

Цель изобретения — повышение качества регенерированного абсорбента при добыче природного газа с повышенным содержанием минерализованной воды.

На чертеже показана схема устройства для подготовки природного газа к транспорту.

Устройство содержит теплообменники 1 и 2 газ-абсорбент и газ-газ, первый из которых соединен через огневой подогреватель 3 с климатическим регенератором 4, и емкость 5 для регенерированного абсорбента.

Устройство дополнительно содержит ороситель 6 с трубками 7 и отстойник

8 со сливным краном 9 и поплавковым регулятором 10 расхода регенери ованного абсорбента. Климатический регенератор 4 установлен вертикально, ороситель 6 размещен на входе в последний и его трубки 7 расположены по обе стороны регенератора 4. Отстойник 8 размещен между регенератором 4 и емкостью 5 для регенерированного абсорбента.

Теплообменники 1 и 2 через штуцер 11 и сепаратор 12 соединены с разделительной емкостью 13, откуда насыщенный абсорбент направляется через теплообменник 14 насыщенный абсорбент — регенерированный абсорбент в теплообменник 1. Регенерированный абсорбент подается в теплообменник 14 насосом 15. Трубопроводы 16, 17 и 18 служат для подвода природного газа, отвода осушенного газа и гамаа выветривания. соответственно.

В качестве абсорбента используется диэтиленгликоль.

Устройство работает следующим образом.

Природный горячий газ в теплообменниках 1 и 2 охлаждается соответ5

20 ственно осушенным газом и насыщенным, соленым абсорбентом, а далее,, пройдя через штуцер 11, где газ охлаждается в результате дросселирова ния, поступает в низкотемпературный сепаратор 12, откуда абсорбент, абсорбировавший в себя водяные капли, содержащие растворенные в воде соли (становящийся насыщенным, солен м), вместе с углеводородным конденсата и частью воды направляется в разделительнуЪ емкость 13, а осушенный газ по трубопроводу 17 поступает в газопровод (на чертеже не показан) .

В разделительной емкости 13 жидкая фаза разделяется на насыщенный соленый абсорбент, который поступает в огневой подогреватель 3, пройдя через теплообменники 14 и 1, где раствор нагревается соответственно регенерированным абсорбентом и за счет пластовой тепловой энергии добываемого газа, на конденсат газа, направляемый на обработку, и воду, 2s сбрасываемую в канализацию. Газ выветривания из разделительной емкости

13 по трудопроводу 18 поступает в. общий поток. Нагреваясь до высокой температуры (выше 100 С) в огневом

З0 подогревателе 3, соленный насыщенный абсорбент поступает в климатический регенератор 4, расположенный в вертикальном положении, что снижает осаждение кристаллов солей на поверхность и даже при больших расхо35 дах раствора предотвращается осаждение солей. Кроме того, не нужно изолировать климатический регенератор с тыльной стороны, так как раствор

40 подается равномерным орошением при помощи оросительных трубок 7 по обе стороны его. Двигаясь по обеим сторонам климатического регенератора, соленый насыщенный абсорбент регенерируется за счет разности концент4$ рации водяных паров непосредственно на поверхности текущего раствора и в окружающей среде. В результате по мере движения раствора изменяется его концентрация, (уменьшается процентное содержание воды в насыщенном соленом абсорбенте) и раствор перенасыщается солями. Частицы солей в основном уносятся потоком текущего раствора по поверхности, который поступает в отстойник 8, где раствор осветляется отстаиванием.

При осветлении регенерированного, соленого абсорбента часть солей осажФормула изобретения

Устройство для подготовки природного газа к транспорту, содержащее теплообменники гаэ-абсорбент и газгаз, первый из которых соединен через огневой подогреватель с климатичес» ким регенератором, и емкость для ðåгенерированного абсорбента, о т л ич Ь ю щ е е с я тем, что, с целью повышения качества регенерированного абсорбента при добыче природного газа с повышенным содержанием минералиэованной воды, устройство дополнительно содержит ороситель с трубками и отстойник со сливным краном и поплавковым регулятором расхода регенерированного абсорбента, климатический регенератор установлен вертикально, ороситель размещен на входе в последний и его трубки расположены по обе стороны регенератора, .а отстойник размещен между регенератором и емкостью для регенерированного абсорбента.

5 9864 дается на дне отстойника 8, а часть их вместе с легкими механическими примесями поднимается вверх, образуя пленку над поверхностью раствора.

Для отбора очищенного,. регенерирован- s ного абсорбента, находящегося в середине между осевшими солями и пленкой, образовавшейся на поверхности раствора, к отстойнику 8 со средней полосы уровня раствора подключен по- 10 плавковый регулятор 10, работающий по обратному принципу, то есть при повышении уровня раствора в отстойнике 8 поплавковый регулятор открывает. ся и очищенный раствор поступает в 1$ емкость 5, а при понижении уровня поплавковый регулятор закрывается.

Так уровень раствора в отстойнике 8 поддерживается постоянным, а очищенный, регенерированный абсорбент рф отбирается только со средней полосы уровня раствора . При заполнении отстойника, имеющего коническое днище, осевшими солями он очищается при помощи сливного крана 9. Регенерирован-25 ный раствор абсорбента, находящийся в емкости 5, подается в поток природного газа при помощи насоса 15.

В данном устройстве в солнечные дни процесс испарения влаги интен- щ сифицируется эа счет поглощения суммарной солнечной радиации, падающей на вертикальный регенератор, текущим абсорбентом, что положительно сказывается на качестве осущенного газа.

Использование обеих сторон климитического регенератора позволяет уменьшить расход материалов на его изготовление по сравнению с климатическим регенератором, имеющим наклонную испарительную поверхность, изолированную с тыльной стороны, а также снизить осаждение солей на климатическом регенераторе и эа счет использования отстойника повысить качество абсорбента.

Источники информации, принятые во внимание при экспертизе

1. Коротаев Ю.П. Эксплуатация газовых месторождений. И., ".Недра", 1975, с. 320-340.

2. Авторское свидетельство СССР по заявке Р 2911686/06, M., кл. В 01 D 53/26, 1980.
