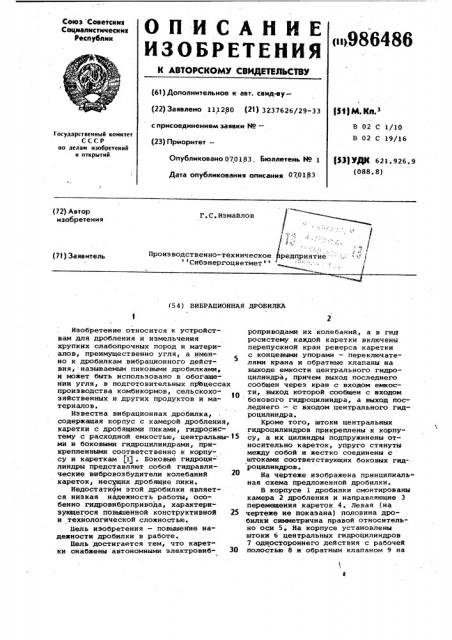

Изобретение относится к устройствам для дробления и измельчения хрупких слабопрочных пород н материалов, преимущественно угля, а именно к дробилкам вибрационного действия, называемым пиковыми дробилками, и может быть использовано в обогащении угля, в подготовительных прецессах производства комбикормов, сельскохозяйственных и других продуктов н материалов.
Известна вибрационная дробилка, содержащая корпус с камерой дробления, каретки с дробящими пиками, гидросистему с расходной емкостью, центральны- 15 ми.и боковыми гидроцилиндрами, прикрепленными соответственно к корпусу и кареткам jl) . Боковые гидроцилиндры представляют собой гидравлическиЕ вибровоэбуцнтели колебаний кареток, нес1рцих дробящие пики.
Иедостатк9м этой дробилки является низкая надежность работы, особенно гидровибропрнвода, характеризующегося повышенной конструктивной 25 и технологической сложностью.
Пель изобретения — повышеиие надежности дробилки в работе.
Пель достигается тем, что каретки снабжены автономными злектровиб- 30 роприводами их колебаний, а в гнд росистему каждой каретки включены перепускной кран реверса каретки с концевыми упорами — переключателями крана и обратные клапаны на выходе емкости центрального гидроцилиндра, причем выход последнего сообщен через кран с входом емкости, выход которой сообщен с входом бокового гидроцилиндра, а выход последнего — с входом центрального гидроцилиндра.
Кроме того, штоки центральных гидроцилиндров прикреплены к корпусу, а их цилиндры подпружинены относительно кареток, упруго стянуты между собой и жестко соединены с штоками соответствующих боковых гид-. роцилиндров.
На чертеже изображена принципиальная схема предложенной дробилки.
В корпусе 1 дробилки смонтированы камера 2 дробления и направляющие 3 перемещения кареток 4.. Левая (на чертеже не показана) полонина дробилки симметрична правой относительно оси 5 ° Ha корпусе установлены штоки 6 центральных гидроцилнндров
7 одностороннего действия с рабочей полостью 8 и обратным клапаном 9 на
9864 86 входе. На каждой каретке 4 установлены автономный электровибропривод
l0 преимущественно дебалансного типа, боковой гидроцилиндр ll с рабочей полостью 12 шток 13 которого жестко соединен с гидроцилиндром 7, расходная емкость (маслобак) 14 с обратным клапаном 15 на выходе и перепускной кран 16 с управляющим рычагом 17, взаимодействующим в крайних положениях каретки 4 с
30 задним 18 и передним 19 концевыми упорами — переключателями этого крана.
Гидроцилиндры 7 подпружинены относительно кареток 4 посредством упругих элементов 20 и упруго стянуты между собой возвратными пружинами
21. Каретки 4 несут дробящие органыпики 22. Гидроцилиндры 7,11, клапаны 9,15, емкость 14, кран 16 с упорами в совокупности и в необходимом количестве, а также трубопроводы 23 составляют гидросистему каретки 4, В процессе работы дробилки исходное сырье разрушается между вибрирующими пиками в процессе сближения правой и левой (на чертеже не показа- 25 на) кареток 4, стягиваемых пружинами
2l
По завершении сближения начинается цикл холостого хода каждой такой каретки, осуществляемый за счет.ее Зр колебаний под воздействием электровибропривода 10. При вибросмещении каретки 4 с гидроцилиндром ll,например, влево (см.чертеж) сжимается упругий элемент 20 и масло всасы- 356 вается из емкости 14 через клапан 15 в полость 12, при этом гидроцилиндр
7 со штоком 13 неподвижны. Затем при вибросмещении каретки 4 вправо масло вытесняется из полости 12 через клапан 9,в полость 8.
В результате серии колебаний каретка. 4 перемещается вправо (а противоположная — влево), преодолевая сопро- тивление пружины 21. Когда каретка достигает крайнего правого положе- 45 ния, рычаг 17 столкнется с упором 18 и произойдет переключение крана, т.е. перепуск накопившегося масла из полости 8 в емкость 14 и соответственно реверс хода каретки. Начинается цикл рабочего хода с дроблением, который завершается, когда рычаг 17 столкнется с упором 19 и т. п.
Благодаря рациональному использованию электровибропривода в качестве генератора колебаний и привода вибронасоса и благодаря тому, что сближение каретбк с пиками осуществляется упругой силой возвратных пружин, значительно повышается надежность дробилки в работе.
Формула изобретения
1. Вибрационная дробилка, содержащая корпус. с камерой дробления, каретки с дробящими пиками, гидросистему c,ðàñõîäíîé емкостью, центральными и боковыми гидроцилиндрами, прикрепленными - соответственно к
4<орпусу и кареткам, о т л и ч а ющ а я с я тем, что, с целью повышения надежности ее в работе, каретки снабжены автономными. электро виброприводами их колебаний, а в гидросистему каждой каретки включены перепускной кран реверса каретки с концевыми упорами — переключателями крана и обратные клапаны на выходе емкости и входе центрального гидроцилиндра, причем выход последнего сообщен через. кран с входом емкости, выход которого сообщен с входом бокового гидроцилиндра, а выход последнего — с входом центрального гидроцилиндра.
2. Дробилка по п. 1, о т л и ч а- ю щ а я с я тем, что штоки центральных гидроцилиндров прикреплены к корпусу, а их цилиндры .подпружинены относительно кареток, упруго стянуты между собой и жестко соединены с штоками соответствующих боковых гидроцилиндров.
