Воздушный сепаратор с горизонтальной подачей воздуха

Воздушный сепаратор с горизонтальной подачей воздуха

Иллюстрации

Показать все

Реферат

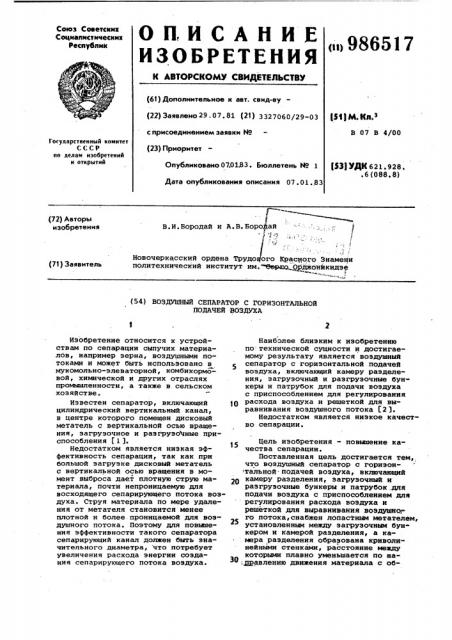

ОП,ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

98651 7 (61) Дополнительное к авт. саид-ву (22) Заявлеио29,07,81 (21) 3327060/29-03 с присоединением заявки Й9 (23) Приоритет

Опубликовано 0701.83. Бюллетень йо 1

РЦМ g+ з

В 07 В 4/00

Государственный комитет

СССР но делам изобретений и открытий

РЗ) УДК 621.928. .6 (088.8) Дата опубликования описания 07.01.83

Г

В.И.Бородай и A.Â. Бородай

1 „

Новочеркасский ордена Трудо ого Красивого Знамени (72) Авторы изобретения (71) Заявитель политехнический институт им. берпо,фзджонйкидзе (54) ВОЗДУШНЫЙ CEIIAPATOP С ГОРИЗОНТАЛЬНОЙ

ПОДАЧЕЙ ВОЗДУХА

Изобретение относится к устройствам по сепарации сыпучих материалов, например зерна, воэдушнымн потоками и может быть использовано в мукомольно-элеваторной, комбикормовой, химической и других отраслях промышленности, а также в.сельском хозяйстве °

Известен сепаратор, включающий цилиндрический вертикальный канал, в центре которого помещен дисковый метатель с вертикальной осью вращения, загрузочное и разгрузочные приспособления (1 ).

Недостатком является низкая эффективность сепарации, так как при большой загрузке дисковый метатель с вертикальной осью вращения в момент выброса дает плотную струю материала, почти непроницаемую для восходящего сепарирующего потока воздуха. Струя материала по мере удаления от метателя становится менее плотной и более.проницаемой для воздушного потока. Поэтому для повышения эффективности такого сепаратора сепарирующий канал должен быть значительного диаметра, что потребует увеличения расхода энергии создания сепарирующего потока воздуха.

Наиболее близким к изобретению по технической сущности и достигаемому результату является воздушный сепаратор с горизонтальной подачей воздуха, включающий камеру разделения, загрузочный и разгрузочные бункеры и патрубок для подачи воздуха с приспособлением для регулирования расхода воздуха и решеткой для выравнивания воздушного потока (2 ).

Недостатком является низкое качество сепарации.

Цель изобретения - повышение качества сепарации.

Поставленная цель достигается тем, что воздушный сепаратор с горизонтальной.подачей воздуха, включающий камеру разделения, загрузочный и разгрузочные бункеры и патрубок .для подачи воздуха с приспособлением для регулирования расхода воздуха и решеткой для выравнивания воздушно го потока, снабжен лопастным метателем, установленным между загрузочным бункером и камерой разделения, а камера разделения образована криволинейными стенками, расстояние между которыми плавно уменьшается по наЗ();,Правлению движения материала с об986517 разованием вертикально-горйзонтального канала.

На фиг.l изображен воздушный сепаратор, вид сбоку; на фиг.2 то же, вид сверху.

Сепаратор состоит из камеры разде1 ления 1, образованной криволинейными стенками 2 и 3, расстояние между которыми плавно уменьшается по направлению движения материала с образованием вертикально-горизонтального канала 4, загрузочного бункера 5, лопастного метателя 6, разгрузочных бункеров 7 и 8, патрубка для подачи воздуха 9 с приспособлением для регулирования расхода воздуха 10 и решеткой для выравнивания воздушного потока 11.

Нижняя криволинейная стенка расположена под углом 35-40 к горизонту. Вертикально-горизонтальный канал переходит в осадочную камеру 12 для обходов, в которой помещен вытяжной канал 13, соединяющийся с всасывающим окном вентилятора.

Воздушный сепаратор работает следующим обраэож.

Материал из загрузочного бункера 5 посредством лопастного метателя

6 с горизонтальной осью, на котором струя зернового материала приобретает заданную скорость и вид пучка ЗО с заданным углом раскрытия, подается в камеру разделения 1. В нем криволинейный сепарирующий поток, засасываемый через приспособление для регулирования расхода воздуха 10 и направляющую и выравнивающую решетку 11, пересекает зерновую струю и уносит из нее парусные (легкие) частицы, которые поступают вместе с воздухом в осадочную камеру 12, 4Q где благодаря крутому повороту воздуха выпадают, а воздушный поток устремляется в вытяжной канал 13.

Частицы зернового материала, прошедшие сквозь воздушный сепарирую- 4 щий поток, поступают на криволинейную стенку 3 камеры разделения 1, где в движении происходит воздушно-гравитационная сепарация, т.е. всплывание на поверхность слоя материала легких его частиц с последующим их сдуванием встречным сепарирующим потоком воздуха и уносом в осадочную камеру 12.

КриволИнейность сепарирующего потока воздуха и стенки 3 камеры интенсифицируют сепарацию частиц материала в полете и воздушно-гравитационную сепарацию сдуванием. Эта интенсивность усиливается сужением канала по направлению движения материала. Плотные частицы материала по криволинейной стенке 3 камеры 1, преодолевая сопротивление воздушного свпарирующего потока, скользят вниз и выводятся в разгрузочный бункер 7. Отходы выводятся в разгрузочный бункер 8 со шлюзовым затвором.

Эксплуатационное регулирование сепаратора производится варьированием: угловой скорости вращения крыльчатки метателя,чем достигается изме-, нение модуля начальной скорости и угла раскрытия пучка струи материала модуля скорости сепарирующего потока воздуха как по всему сечению камеры, так и по его высоте, посредством поворота соответствующих жалюэийных клапанов.

Применение воздушного сепаратора позволит повысить качество сепарации, так как применение метателя с горизонтальной осью вращения позволяет струю материала сделать проницаемой для воздушного потока, а криволинейность и сужение камеры интенсифициОует сепарацию частиц материала. формула изобретения

Воздушный сепаратор с горизонтальной подачей воздуха, включающий камеру разделения, загрузочный и разгрузочные бункеры и патрубок для подачи воздуха с приспособлением для регулирования расхода воздуха и решеткой для выравнивания воздушного потока, отличающийся тем, что, с целью повышения сепарации, сепаратор снабжен лопастным метателем, установленным между загрузочным бункером и камерой разделения, а камера разделения образована криволинейными стенками, расстояние между которыми плавно уменьшается по.направлению движения материала с образованием вертикально-горизонтального канала.

Источники информации, прийятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 100103, кл. В 07 В 7/083, 1954

2. Авторское свидетельство СССР

9 692637 кл. В 07 В 4/04, 1974 (прототип).

986517

Составитель.Л.Заболотская

Редактор С.Титова Текред M.Íàäü Корректор Г.Огар

Заказ 10381/ll, Тирам 615 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент, г. Умгород, ул. Проектная, 4
