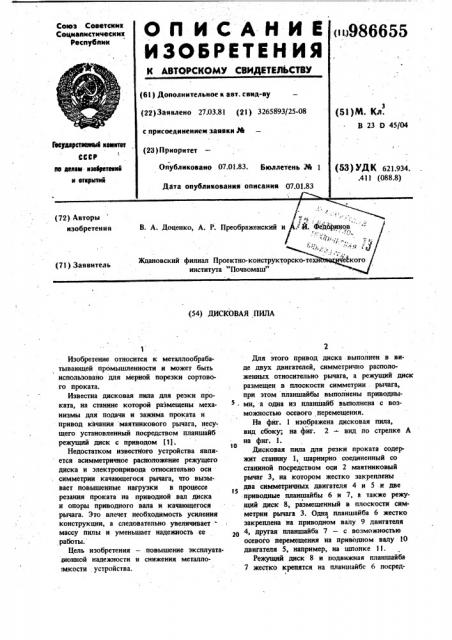

(54) ДИСКОВАЯ ПИЛА
Изобретение относится к металлообрабатывающей промышленности и может быть использовано для мерной порезки сортового проката.
Известна дисковая пила для резки проката, на станине которой размещены механизмы для подачи и зажима проката и привод качания маятникового рычага, несущего установленный посредством планшайб режущий диск с приводом (1).
Недостатком известйого устройства является асимметричное расположение режущего диска и электропривода относительно оси симметрии качающегося рычага, что вызывает повышенные нагрузки в процессе резания проката на приводной вал диска и опоры приводного вала и качающегося рычага. Это влечет необходимость усиления конструкции, а следовательно увеличиваетмасеу пилы и уменьшает надежность ее работы.
Цель изобретения — повышение эксплуатационной надежности и снижения металло:мкости устройства.
Для этого привод диска выполнен в виде двух двигателей, симметрично расположенных относительно рычага, а режущий диск размещен в плоскости симметрии рычага, при этом планшайбы выполнены приводными, а одна из лланшайб выполнена с возможностью осевого перемещения.
На фиг. 1 изображена дисковая пила, вид сбоку; на фиг. 2 - внд по стрелке А на фиг. 1.
io
Дисковая пила для резки проката содержит станину 1, шарнирно соединенный со станиной посредством оси 2 маятниковый рычаг 3, на котором жестко закреплены
l5 два симметричных двигателя 4 и 5 и две приводные планшайбы 6 и 7, а также режущий диск 8, размещенный в плоскости симметрии рычага 3. Одна планшайба б жестко закреплена на приводном валу 9 двигателя 0 4, другая планшайба 7 — с возможностью осевого перемещения на приводном валу 10 двигателя 5, например, на шлонке 11.
Режущий диск 8 и подвижная планшайба
7 жестко крепятся на планшайбс 6 посред3 . . 986655 ством нескольких болтов 12, один из которых, служащий для передачи крутящего момента от двигателей 4 и 5 через планшайбы 6 и 7 на режущий диск 8, выполнен призонным. Рычаг 3 шарнирно посредством осей 13 и 14 и привода 15 соединен со станиной 1. На столе станины 1 размещены ролики 16 для подачи и устройство 17 для зажима проката 18 при порезе.
Работает дисковая пила для резки прока- 1Î та следующим образом.
Исходное положение рычага показано на фиг. 1. Прокат 18 подают на необходимую длину порезки до упора (не показан) роликами 16 и зажимается устройством 17.
Включаются двигатели 4 и 5 привода режущего диска и работают непрерывно. С помощью привода 15 рычага осуществляется подвод диска и последующий процесс резания проката 18 путем качания рычага в
3 относительно оси 2 против часовой стрелки. После резки приводом 15 рычаг возвращается в исходное положение (качание рычага 3 относительно оси 2 по часовой стрелке). Отрезанная. заготовка раскрепляется, и цикл повторяется снова.
Благодаря применению двух симметрично расположенных двигателей привода режущего диска относительно маятникового рычага и размещению диска в плоскости симметрии рычага уменьшаются нагрузки от ре4 эа и веса двигателей на приводные валы 9 и 10, а также на опоры приводных валов и опоры кронштейна и станины. Это позволяет при наличии одной и той же мощности изготовить дисковую пилу меньшей металлоемкости, увеличить надежность работы дисковой пилы, а также уменьшить ее габариты и занимаемую ею площадь.
Формула изобретения
1. Дисковая пила для резки проката, на станине которой размещены механизмы для подачи и зажима проката и привод качания маятникового рычага, несущего установленный посредством планшайб режущий диск с приводом, отличающаяся тем, что, с целью повышения эксплуатационной надежности и снижения металлоемкости, привод диска выполнен в виде двух двигателей, симметрично расположенных относительно рычага, а режущий диск размещен в плоскости симметрии рычага, при этом планшайбы выполнены приводными.
2. Пила по п. 1, о т л и ч а ю щ а яс я тем, что одна иэ планшайб выполнена с возможностью осевого перемещения.
