с1г (h. /о

Класс 12d, 13

ФРЫОВОНЬ3!

П еит о тик аскай

Ei Ibilll01 EHA

СССР.5

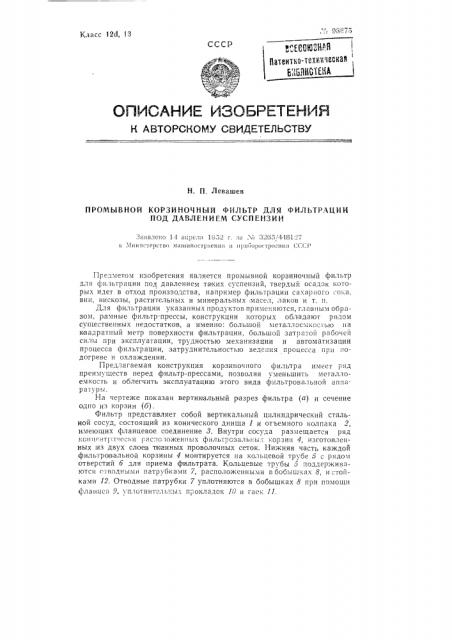

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. П, Левашев

ПРОМЫВНОЙ КОРЗИНОЧНЫЙ ФИЛЬТР ДЛЯ ФИЛЬТРАЦИИ

ПОД ДАВЛЕНИЕМ СУСПЕНЗИИ

Заявлено 1-1 апреля 1950 г. аа . 3205/4-181: 7 в 11инистерстио гиа иипостроения и ириоор н троени. i 1.:Г(.1

Предметом изобретения яв.1яется промывной Icop3HHQMHb111 фи 1»тр для фильтрации под давлением таких суспензий, твердый осадок которых идет в отход производства, например фильтрации сахарного;ока, вин, вискозы, растительных и минеральных масел, лаков и т. и,,Для фильтрации указанных продуктов применяются, главным образом, рамные фильтр-прессы, конструкции которых обладают рядом существенных недостатков, а именно: большой металлосмкос1ью Ila квадратный метр поверхности фильтрации, большой затратой рабочей силы при эксплуатации, трудностью механизации и автоматизации процесса фильтрации, затруднительностью веде;1ия процесса 0pil 1одогреве н охлаждении.

Предлагаемая конструкция корзиночного фильтра имест ряд

ПРЕИМУ1тЦЕСтВ ПЕРЕД фИЛЬтР-ПРЕССаМИ, ПОЗВОЛЯЯ УМЕНЬШИТЬ МЕтаЛЛОемкость и облегчить эксплуатацию этого вида фильтровальной аппаратурыы.

На чертеже показан вертииальный Разрез фильтра (а) H сечение

0pHo На корзин (б).

Фильтр представляет собой вертикальный цилиндрический стальной сосуд, состоящий из конического днища 1 и отъемного колпака 2, имеющих фланцевое соединение 8. Внутри сосуда размещается ряд концснтрс1чески рассо 1оженных фильтрсзалы:ых корзин 4, изготовленных из двух слоев т1к анных проволочных сеток. Нижняя часть каждой фильтровальной корзины 4 монтируется на кольцевой трубе б с рядом отверстий б для приема фильтрата. Кольцевые трубы 5 поддерживаI0TcH 0TB03Hbli IH IIBTph 6HBMH /, оасположенными в бобышках 8, и сT011ками 12. Отводные патрубки 7 уплотняются в бобышках 8 при помощи фланцсв 9, уплотннтель-;ых прокладок 10 и гаек 11.

¹ 98675

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Ц. С. Кутафина

Гор. Алатырь, типография ¹ 2 Министерства культуры Чувашской АССР.

Информационно-издательский отдел, Объем 0,34 п. л. Заказ 4417. а) !

Поди, к печ. 25/ VI-1959 г.

Тираж 360. 11ена 50 коп.
