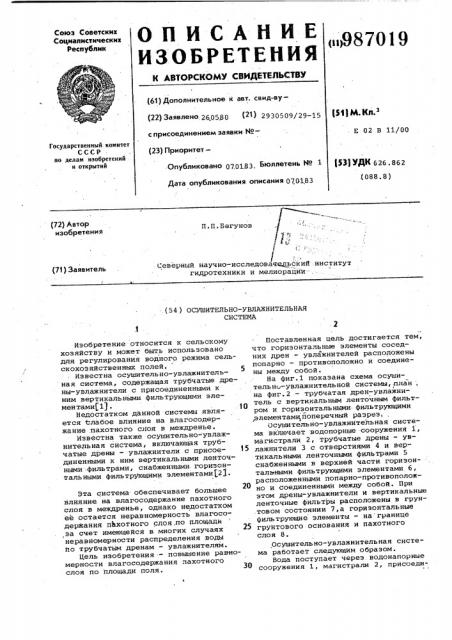

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик рп987019 (61) Дополнительное к авт. свид-ву(22) Заявлено 260580 (21) 2930509/29-15

И1) М. Кл. с присоединением заявки №(23) Приоритет—

Е 02 В 11/00

Государственный. комитет

СССР по делам изобретений и открытий

-Опубликовано 070183 Бюллетень ¹ 1

Дата опубликования описания 070183

РЗ) УДК 626.862 .(088.8) (72) Автор изобретения

П.П.Бегунов ф k, 1.,;

Северный научно-исследовача ьский -институт гидротехники и мелиорации- . (71) Заявитель. (54 ) ОСУШИТЕЛЬНО-УВЛАЖНИТЕЛЬНАЯ

СИСТЕМА

Изобретение относится к сельскому хозяйству и может быть использовано для регулирования водного режима сельскохозяйственных полей.

Известна осушительно-увлажнительная система, содержащая трубчатые дрены-увлажнители с присоединенными к ним вертикальными фильтрующими элементами(1).

Недостатком данной системы является слабое влияние на влагосодержание .пахотного слоя в междренье °

Известна также осушительно- увлажнительная система, включающая трубчатые дрены — увлажнители с присое- 15 диненными к ним вертикальными ленточными фильтрами, снабженными.горизонтальными фильтрующими элементами)2)..

Эта система. обеспечивает большее влияние на влагосодержание пахотного слоя в междренье, однако недостатком ее остается неравномерность влагосодержания пахотного слоя,по площади за счет имеющейся в.многих случаях неравномерности распределения -воды

По трубчатым дренам — увлажнителям.

Цель изобретения - повышение равномерности влагосодержания пахотного слоя по площади поля.

ЗО

Поставленная цель достигается тем, что горизонтальные элементы соседних дрен — увлажнителей расположены попарно — противоположно и соединены между собой.

На фиг.1 показана схема осушительно-увлажнительной системы,.план, на фиг.2 — трубчатая дрен-увлажнитель с вертикальным ленточным фильтром и горизонтальными фильтрующими ,элементами,йоперечный разрез, Осушителъно-увлажнительная система включает водопорные сооружения 1, магистрали 2, трубчатые дрены — увлажнители 3 с отверстиями 4 и вертикальными ленточными фильтрами 5 снабженными в верхней части горизон- . талыными фильтрующими элементами 6, расположенными попарно-противоположно и соединенными между собой. При этом дрены-увлажнители и вертикальные ленточные фильтры расположены в грунтовом состоянии 7,а горизонтальные фильтрующие элементы - на границе грунтового основания и пахотного слоя 8.

Осушит ель но-увлажнитель на я система работает следующим образом.

Вода поступает через. водонапорные сооружения 1, магистрали 2, присоеди987019 свидетельство СССР

02 В 11/00, 1976. свидетельство СССР

02 В 11/00, 28.01.8С

1. Авторское

712481, кл. Е

2. Авторское

М 853005, кл. E (прототип .

Формула изобретения

Фиг/

ВНИИПИ Заказ 10233/7 Тираж 671 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4! ненные к ним дрены — увлажнители 3

/ и вертикальные ленточные фильтры 5 и горизонтальные фильтрующие элементы 6, практически минуя грунтовое основание 7 в пахотный слой 8, где путем соединения горизонтальных фильтрующих элементов 6 соседних дрен-увS лажнителей 3 равномерно распределяется по площади поля.

Предлагаемая осушительно-увлажнительная система обеспечивает в коротКий промежуток времени равномерное увлажнение .пахотного слоя по площади поля.

Осушительно-увлажнительная система, включающая трубчатые дрены-увлажнители с присоединенными к ним вертикальными ленточными фильтрами, сообщенными в верхней части горизонтальными фильтрующими элементами, о тл и ч а ю щ а я с я тем, что, с целью повышения равномерности влагосодержания пахотного слоя по площади поля горизонтальные элементы соседних дрен-увлажнителей расположены попарно-противоположно и соединены между собой.

Источники информации, принятые во внимание при экспертизе
