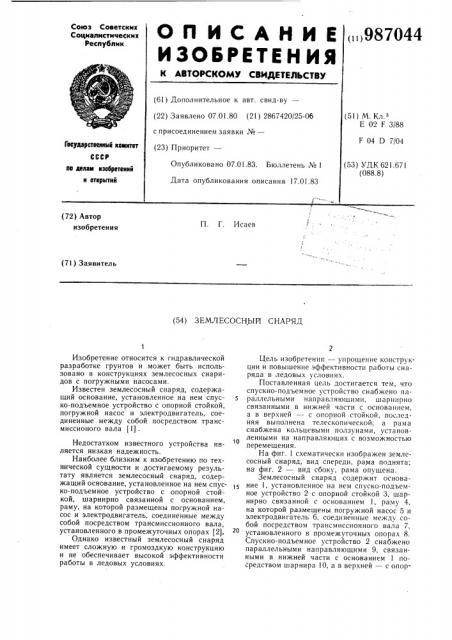

О П И С A Н И Е, 987044
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 07.01.80 (21) 2867420/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М Ул з
Е 02 F 3/88
F 04 D 7/04
Гоеударствеииый комитет (53) УДК 621.671 (088.8) Опубликовано 07.01.83. Бюллетень Л 1
Дата опубликования описания 17.01.83 ив делам изобретеиий и открытий (72) Автор изобретения
П. Г. Исаев (71) Заявитель (54) 3 ЕМ,г1 ЕСОСН Ы Й СНАРЯД
Изобретение относится к гидравлической разработке грунтов и может быть использовано в конструкциях землесосных снарядов с погружными насосами.
Известен землесосный снаряд, содержащий основание, установленное на нем спуско-подъемное устройство с опорной стойкой, погружной насос и электродвигатель, соединенные . между собой посредством трансмиссионого вала (1) .
Недостатком известного устройства является низкая надежность.
Наиболее близким к изобретению по технической сущности и достигаемому результату является землесосный снаряд, содержащий основание, установленное на нем спуско-подъемное устройство с опорной стойкой, шарнирно связанной с основанием, раму, на которой размещены погружной насос и электродвигатель, соединенные между собой посредством трансмиссионного вала, установленного в промежуточных опорах (2).
Однако известный землесосный снаряд имеет сложную и громоздкую конструкцию и не обеспечивает высокой эффективности работы в ледовых условиях.
Цель изобретения — упрощение конструкции и повышение эффективности работы снаряда в ледовых условиях.
Поставленная цель достигается тем, что спускно-подъемное устройство снабжено па5 раллельными направляющими, шарпирно связанными в нижней части с основанием, а в верхней — с опорной стойкой, последняя выполнена телескопической, а рама снабжена кольцевыми ползунами, установ1О ленными на направляющих с возможностью перемещения.
На фиг. 1 схематически изображен землесосный снаряд, вид спереди, рама поднята; на фиг. 2 — вид сбоку, рама опущена.
Землесосный снаряд содержит основание I, установленное на нем спуско-подъемное устройство 2 с опорной стойкой 3, шарнирно связанной с основанием 1, раму 4, на которой размещены погружной насос 5 и электродвигатель 6, соединенные между собой посредством трансмиссионного вала 7, установленного в промежуточных опорах 8.
Спускно-подъемное устройство 2 снабжено параллельными направляющими 9, связанными в нижней части с основанием 1 посредством шарнира 10, а в верхней — с опор987044
Формула изобретения ной стойкой 3 посредством шарнира 11.
Стойка 3 выполнена телескопической, а рама 4 снабжена кольцевыми ползунами 12, установленными на направляющих 9 с возможностью перемещения.
Опорная стойка 3 связана с основанием
1 посредством шарнира 13. Насос 5 снабжен пульпоподводящей трубой 14 со всасывающим наконечником 15 и нагнетательным пульповодом 16.
Землесосный снаряд работает следующим образом.
На доставленном к месту работы снаряде опорную стойку 3 выдвигают до тех пор, пока направляющие 9 не будут установлены вертикально (фиг. 1). Затем с помощью спуско-подъемного устройства 2 рама 4 с размещенными на ней насосом 5 и электродвигателем 6, соединенными между собой трансмиссионным валом 7, перемещается по направляющим 9 вниз до полного погружения наконечника 15 пульпоподводящей трубы 14 на заданную глубину в зависимости от степени внедрения в грунт.
Под действием разрежения, создаваемого насосом 5 при работе электродвигателя 6, происходит всасывание грунта, который затем в виде пульпы транспортируется по напором по нагнетательному пульповоду 16 на поверхность.
При переходе к новому месту работы раму 4 поднимают с помощью спуско-подъемного устройства 2 в верхнее положение, затем опорная стойка 3 складывается, и направляющие 9 совместно с рамой 4, вращаясь вокруг нижнего шарнира 10, связы5 о
zo
25 зо вающего нижнюю часть направляющих 9 с основанием 1, опускаются и приводятся в удобное для транспортирования положение.
Предлагаемое устройство повышает эффективность работы снаряда, особенно в ледовых условиях, и упрощает конструкцию и эксплуатацию снаряда.
Землесосный снаряд, содержащий основание, установленное на нем спуско-подъемное устройство с опорной стойкой, шарнирно связанной с основанием, раму, на которой размещены погружной насос и электродвигатель, соединенные между собой посредством трансмиссионного вала, установленного в промежуточных опорах, отличающийся тем, что, с целью упрощения конструкции и повышения эффективности работы снаряда в ледовых условиях, спуско-подъемное устройство снабжено параллельными направляющими, шарнирно связанными в нижней части с основанием, а в верхней — с опорной стойкой, последняя выполнена телескопической, а рама снабжена кольцевыми ползунами, установленными на направляющих с возможностью перемещения.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 100108, кл. F 04 D 7/00, 1953.
2. Авторское свидетельство СССР № 767294, кл. Е 02 F 3/90, 1978.
987044 э
Ф
> 1
9Ь1
1 Ф
r
° Ф
В
I *
