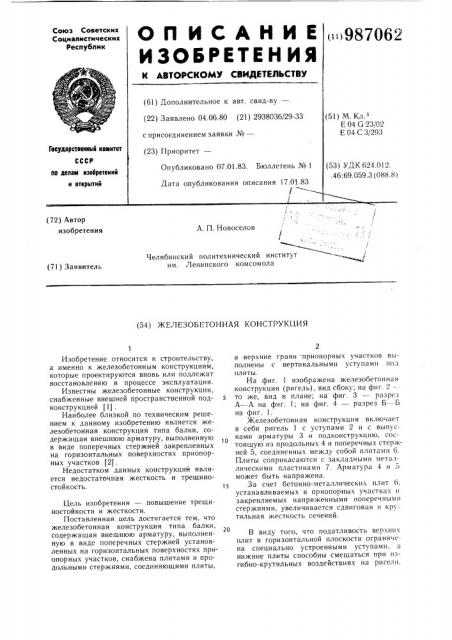

ОП ИСАНИЕ
Союз Советских
Социалистических
Республик
< )987062
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.06.80 (21) 2938036/29-33 с присоединением заявки №вЂ” (23) Приоритет—
Опубликовано 07.01.83. Бюллетень № 1 (51) М К.
Е 04 G 23/02
Е 04 С 3/293
Государетвеиимй комитет
СССР (53) УДК 624.012. .46:69.059.3 (088.8) по делам изобретеиий и открмтий
Дата опубликования описания 17.01.83
/ (72) Автор изобретения
А. П. Новоселов
Челябинский политехнический институт им. Ленинского комсомола (71) Заявитель (54) ЖЕЛЕЗОБЕТОННАЯ КОНСТРУКЦИЯ
Изобретение относится к строительству, а именно к железобетонным конструкциям, которые проектируются вновь или подлежат восстановлению в процессе эксплуатации.
Известны железобетонные конструкции, снабженные внешней пространственной подконструкцией (1) .
Наиболее близкой по техническим решением к данному изобретению является железобетонная конструкция типа балки, содержащая внешнюю арматуру, выполненную в виде поперечных стержней закрепленных на горизонтальных поверхностях приопорных участков (2).
Недостатком данных конструкций является недостаточная жесткость и трещиностойкость.
Цель изобретения — повышение трещиностойкости и жесткости.
Поставленная цель достигается тем, что железобетонная конструкция типа балки, содержащая внешнюю арматуру, выполненную в виде поперечных стержней установленных на горизонтальных поверхностях приопорных участков, снабжена плитами и продольными стержнями, соединяющими плиты, а верхние грани приопорных участков выполнены с вертикальными уступами под плиты.
На фиг. 1 изображена железобетонная конструкция (ригель), вид сбоку; на фиг. 2— то же, вид в плане; на фиг. 3 — разрез
А — А на фиг. 1; на фиг. 4 — разрез Б — Б на фиг. 1.
Железобетонная конструкция включает в себя ригель Iсуступа,ми 2 и с выпус1О ками арматуры 3 и подконструкцию, состоящую из продольных 4 и поперечных стержней 5, соединенных между собой плитами 6.
Плиты соприкасаются с закладными металлическими пластинами 7. Арматура 4 и 5 может быть напряжена.
За счет бетонно-металлических плит 6, устанавливаемых в приопорных участках и закрепляемых напряженными поперечными стержнями, увеличивается сдвиговая и крутильная жесткость сечений.
В виду того, что податливость верхниi плит в горизонтальной плоскости ограничена специально устроенными уступами, а нижние плиты способны смещаться при изгибно-крутильных воздействиях на ри гели, 987062
Формула изобретения продольные и поперечные стержни подконструкции по мере увеличения нагрузки дополнительно растягиваются, увеличивая поперечное обжатие ригелей. При этом происходит самонапряжение ригеля в поперечном направлении и соответствующее снижение роста главных растягивающих напряжений в бетоне, являющихся причиной образования наклонных трещин. В результате этого повышается трещиностойкость приопорных участков ригеля. .0
Постановка приопорных бетонно-металлических плит на закладные металлические пластины в процессе вибрации создает условия для сухого трения, повышающегося диссипативные свойства. Приопорные плиты совместно с пластинами выполняют роль демпферов сухого трения, снижающих вибрацию фундамента на резонансных частотах.
При промышленном испытании восстановлена жесткость конструкции в такой мере, что при температурном расширении турбины угол закручивания ригеля и поворот 20 стула второго подшипника установился в допускаемых пределах — +- 0,6 мм/м. Работа фундамента и подшипников турбины в этом диапазоне угловых деформаций ригелей обеспечивает безостановочную эксплуа4 тацию турбоагрегатов в плановые межремонтные периоды, а восстановление и повышение жесткости ригелей при кручении продляет срок службы сборных фундаментов под турбоагрегаты.
Железобетонная конструкция типа балки, содержащая внешнюю арматуру, выполненную в виде поперечных стержней, закрепленных на горизонтальных поверхностях приопорных участков, отличающаяся тем, что, с целью повышения трещиностойкости и жесткости, конструкция снабжена плитами и продольными стержнями, соединяющими плиты, а верхние грани приопорных участков выполнены с вертикальными уступами под плиты.
Источники информации, принятые во внимание при экспертизе
l. Авторское свидетельство СССР № 771304, кл. Е 04 G 23/02, 1979.
2. Михеев И. И. Усиление конструкций промышленных зданий и сооружений, М., Стройиздат, 1969, с. 36.
