Роликовая червячная передача
Иллюстрации
Реферат

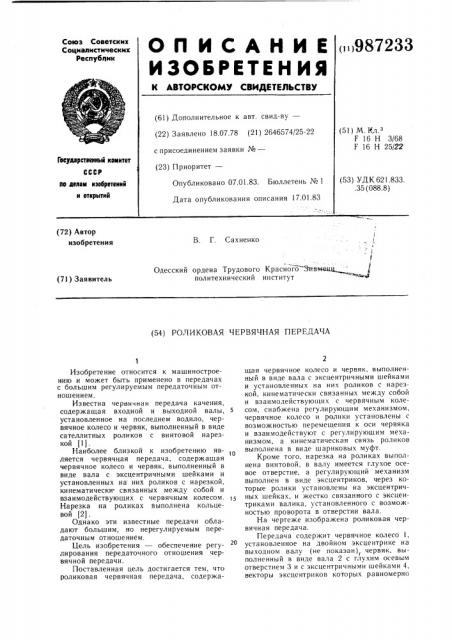

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик ()987233 (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.07.78 (21) 2646574/25-22 с присоединением заявки №вЂ” (23) Приоритет— (51) Я. 1 л, F 16 Н 3/68
F 16 Н 25/22
Гасударственный камнтет
СССР (53) УДК 621.833..35 (088.8) Опубликовано 07.01.83. Бюллетень № 1
Дата опубликования описания 17.01.83 ло делам нзабретеннй н нткрмтий (72) Автор изобретения
В. Г. Сахненко
/
Одесский ордена Трудового Красного Знамаыц. политехнический институт =- а (71) Заявитель (54) РОЛИКОВАЯ ЧЕРВЯЧНАЯ ПЕРЕДАЧА
Изобретение относится к машиностроению и может быть применено в передачах с большим регулируемым передаточным отношением.
Известна червячная передача качения, содержащая входной и выходной валы, установленное на последнем водило, червячное колесо и червяк, выполненный в виде сателлитных роликов с винтовой нарезкой (1) .
Наиболее близкой к изобретению является червячная передача, содержащая червячное колесо и червяк, выполненный в виде вала с эксцентричными шейками и установленных на них роликов с нарезкой, кинематически. связанных между собой и взаимодействующих с червячным колесом.
Нарезка на роликах выполнена кольцевой (2) .
Однако эти известные передачи обладают большим, но нерегулируемым передаточным отношением.
Цель изобретения — обеспечение регулирования передаточного отношения червячной передачи.
Поставленная цель достигается тем, что роликовая червячная передача, содержащая червячное колесо и червяк, выполненный в виде вала с эксцентричными шейками и установленных на них роликов с нарезкой, кинематически связанных между собой и взаимодействующих с червячным коле5 сом, снабжена регулирующим механизмом, червячное колесо и ролики установлены с возможностью перемещения к оси червяка и взаимодействуют с регулирующим механизмом, а кинематическая связь роликов
10 выполнена в виде шариковых муфт.
Кроме того, нарезка на роликах выполнена винтовой, в валу имеется глухое осевое отверстие, а регулирующий механизм выполнен в виде эксцентриков, через которые ролики установлены на эксцентричных шейках, и жестко связанного с эксцентриками валика, установленного с возможностью проворота в отверстии вала.
На чертеже изображена роликовая червячная передача.
Передача содержит червячное колесо 1, установленное на двойном эксцентрике на выходном валу (не показан), червяк, выполненный в виде вала 2 с глухим осевым отверстием 3 и с эксцентричными шейками 4, векторы эксцентриков которых равномерно
987233 сдвинуты относительно друг друга в окружном направлении, и установленных на шейках 4 через эксцентрики 5 роликов 6 с винтовой нарезкой, взаимодействующей с червячным колесом 1. Эксцентрики 5 жестко связаны посредством штифтов 7 с валиком 8. установленным с возможностью проворота в отверстии 3 вала 2, образуя регулирующий механизм. Со стороны свободного конца на валике 8 выполнен винтовой паз 9, взаимодействующий с пальцем 10, установленным во втулке 1.1.
Последняя имеет канавку для вилки (не показана), перемещающейся вдоль оси входного вала 2.
Ролики 6 кинематически связаны между собой и с корпусом 12 с помощью шариковых муфт, состоящих из кольцевых канавок 13 и шариков 14.
Передача работает следующим образом.
При вращении вала 2 ролики 6 последовательно входят в зацепление с червячным колесом и под действием фрикционных сил в контакте получают вращение относительно эксцентриков 5. Будучи кинематически связанными все ролики вращаются в относительном движении с одной окружной скоростью, зависящей от величины суммарного эксцентриситета эксцентричных шеек 4 и эксцентриков 5. Поскольку движение роликов 6 имитирует вращение червяка, червячное колесо получает вращение с выходными оборотами. Изменение передаточного отношения роликовой червячной передачи обеспечивается изменением величины суммарного эксцентриситета установки роликов 6. Последнее достигается смещением втулки !! в осевом направлении, что приводит к провороту валика 8 и жестко связанных с ним эксцентриков 5.
Аналогичным образом и синхронно происходит изменение радиального расстояния до оси входного вала 2 червячного колеса 1, установленного на выходном валу на двойных эксцентриковых втулках (не показаны) .
Технико-экономический эффект передачи обеспечивается в первую очередь возможностью изменить величину передаточного отношения без существенного усложнения конструкции передачи.
Формула изобретения
1. Роликовая червячная передача, содержащая червячное колесо и червяк, выполненный в виде вала с эксцентричными шейками и установленных на них роликов с нарезкой, кинематически связанных между собой и взаимодействующих с червячным колесом, отличающаяся тем, что, с целью регулирования передаточного отношения, она снабжена регулирующим механизмом, червячное колесо и ролики установлены с возможностью перемещения к оси червяка и взаимодействуют с регулирующим механизмом, а кинематическая связь роликов выполнена в виде шариковых муфт.
2. Передача по п. 1, отличающаяся
25 тем, что нарезка на роликах выполнена винтовой, в валу имеется глухое осевое отверстие, а регулирующий механизм выполнен в виде эксцентриков, через которые ролики установлены на эксцентричных шейках, и жестко связанного с эксцентриками валика, установленного с возможностью проворота в отверстии вала.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 564476, кл. F 16 Н 25/22, 1977.
2. Авторское свидетельство СССР № 541059, кл. F 16 Н 25/22, 1970 (прототип) .
987233
Составитель В. Суворов
Редактор Е. Лазуренко Текред И. Верес Корректор В. Бутяга
Заказ 102551 18 Тираж 922 Г!одвисное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
