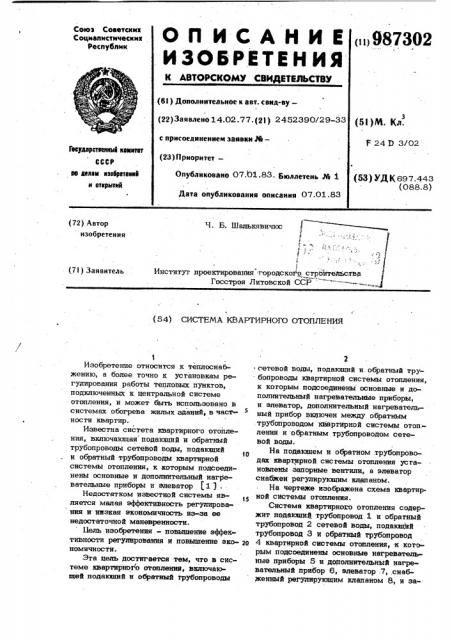

O ll H C A H M E (ii)987302

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических республик

К АВТОРСКОМУ СВИДЕТИЛЬСТВУ (6I ) Дополнительное к авт. свид-ву— (22) Заявлено 14.02.77. (21) 2452390/29-33 (5) ) M. )(д с присоединением заявки РЙ— (23) Приоритет—

F 24 9 3/02

Гесударстееллмб кемктет

СССР вв делам лэебретеннй и аткрмтий

Ф (53) УДК 697.443 (088.8) Опубликовано 07.01.83. Бюллетень № 1

Дата опубликования описания 07 01 83

Ч. Б. Шалькявичюс

Р

1

Институт проектирования городского строите п ства

Госстроя Литовской ССР (72) Автор изобретения (7! ) Заявитель (54) СИСТЕМА КВАРТИРНОГО ОТОПЛЕНИЯ

Изобретение относится к теплоснабжению, а более точно к установкам регулирования работы тепловых .пунктов, подключенных к центральной системе отопления, и может быть использовано s системах обогрева жилых зданий, в частности квартир.

Известна систега квартирного отопления, включающая подающий и обратный трубопроводы сетевой воды, подающий и обратный трубопроводы квартирной системы отопления, к .которым подсоединены основные и дополнительный нагревательные приборы и элеватор (1 ) .

Недостатком известной системы является малая эффективность регулирования и низкая экономичность из-за ее недостаточной маневренности.

Бель изобретения — повышение эффективности регулирования и повьппеиие экономичности.

Этв цель достигается тем, что в системе квартирного отопления, включающей подакалий и обратный трубопроводы

° сетевой воды, подающий и обратный тру- бопроводы квартирной системы отопления, к которым подсоединены основные и дополнительный нагревательные приборы, и элеватор, дополнительный нагреватель5 ный прибор включен между обратным . трубопроводом квартирной системы отоп:ления и обратным трубопроводом сегевой воды.

На подающем и обратном .трубопроводах квартирной системы отопления установлены звпорные вентили, а элеватор снабжен регулирующим клапаном.

На чертеже изображена схема квартирной системы отопления.

Система квартирного отопления содержит подающий трубопровод 1 и обратный трубопровод 2 сетевой воды, подающий трубопровод 3 и обратный трубопровод

2о 4 квартирной сисгемы отопления, -к которым подсоединены основные нагревательные приборы 5 и дополнительный нагревательный прибор 6, элеватор .7, снаб . женный регулирукяцим клапаном 8, и за-3 98730 порные вентили 9, установленные на подающем трубопроводе 3 и обратном труГ>опроводе 4 квартирной системы отопления.

Система квартирного отопления работа- 5 ет следующим образом.

Из городской теплосети сетевая вода поступает в здание и циркулирует по разводящим подающему и обратному трубопроводам (не обозначены), подаюше- 1О му трубопроводу 1 и обратному трубопроводу 2 сетевой воды. Иэ подающего трубопровода 1 сетевая вода через элеватор 7 идет к подающему трубопроводу

3 квартирной системы отопления и соединенных с ним дополнительному нагре- вательному прибору 6, расположенному в ванной комнате, и основным нагревательным приборам 5, расположенным в квартире, и возвращается через обратный трубопровод 4 квартирной сйстемы отопления в обратный трубопровод 2 сетевой воды, В элеваторе 7 происходит смешение сетевой и эжектируемой воды, возвращающейся из основных нагревательр5 ных приборов 5. Количество проходящей через элеватор 7 сетевой воды регулируется регулирующим клапаном 8. В летнее время при помощи запорных вентилей

9 основные нагревательные. приборы 5 отключаются и сетевая вода из подающе- го трубопровода 1 сетевой воды и элеватор 7 поступает в дополнительный нагревательный прибор 6, нагревает его и возвращается через обратный трубопро35 вод 2 сетевой воды в теплосеть.

Регулирование потребления тепла производится самими жителями квартиры и. осуществляется путем изменения производительности системы квартирного отопления отмаксимума,до нуля„т. е. до полного ее отклонения. Указанное регулирование в одной квартире не влияет на работу соседних квартирных систем из-за их автономности и высокой гид45 равлической устойчивости системы отопления здания. Для изменения проиэводи1

2 4 тельности системы квартирного отопления изменяется расход сетевой воды в элеваторе 7- путем перемещения регулирую щего клапана 8.

Предложенная система квартирного отопления позволяет повысить эффективность регулирования потребления тепла, более гибка и маневренна в эксплуатации, а также более экономична. Согласно предварительному технико-эконимическому расчету, данная система квартирного отопления по единовременным затратам дешевле традиционной на 9", а по приведенным затратам — на 17 .

Формула изобретения

1. Система квартирного отопления, включающая подающий и обратный трубопроводы сетевой воды, подающий и обратный трубопроводы квартирной системы отопления, к которым подсоединены . основные и дополнительный нагревательные приборы, и элеватор,, о т л и ч а— ю щ а я с я тем, что, с целью повышения эффективности регулирования, .дополнительный нагревательный прибор включен между обратным трубопроводом квартирной системы отопления и обратным трубопроводом сетевой воды.

2. Система поп. 1. от ли ч а юш а я с я тем, что, с целью повышения экономичности системы, на подающем и обратном трубопроводах квартирной системы отопления установлены запорные вентили;.а элеватор снабжен. регулирующим клапаном.

Источники информации, принятые во внимание при экспертизе

1. Ливчак И. Ф. Шалькявичюс Ч. Б.

Применение квартирного отопления и горячего водоснабжения в многоэтажных зданиях, присоединенных к централизованному теплоснабжению, — Водоснабжение и санитарная техника", 1976, с. 24-26, рис. 1 (прототип).
