Реферат

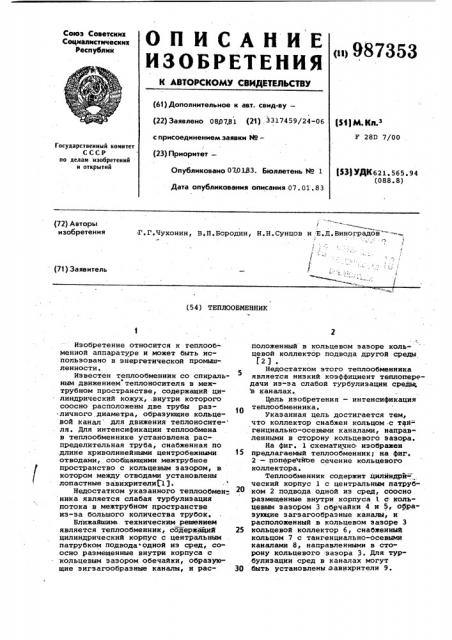

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

gi> 9S7353

/ г (61) Дополнительное к авт. свид-ву— (22) Заявлено 08Я781 (21) . 3317459/24-06 с присоединением заявки Йо— (23) Приоритет—

Опубликовано 07.0183- бюллетень Мо 1

Дата опубликования описания 07.01,83 (51) M. Kn.

F 28D 7/00

Государственный комитет

СССР но делам изобретений и открытий

t53)УДК621.565 94 (088.8) Г.Г,Чухонин, В,II Бородин, Н.Н Сунцов и Е,Ц.Виноградов= (72) Авторы изобретения (71) Заявитель (54) 1ЕПЛООБМЕННИК

Изобретение относится к теплообменной аппаратуре и может быть использовано в энергетической промышленности.

Известен теплообменник со спиральным движением теплоносителя в межтрубном пространстве, содержащий цилиндрический кожух, .внутри которого соосно расположены ElBe трубы раэ- 10 личного диаметра, образующие кольцевой канал для движения теплоносите- ля. Для интенсификации теплообмена в теплообменнике установлена распределительная .труба, снабженная по длине криволинейными центробежными 15 отводами, сообщающими межтрубное пространство с кольцевым зазором, в котором между отводами установлены лопастные завихрители 13..

Недостатком укаэанного теплообмен ника является слабая турбулизация потока в межтрубном пространстве из-за большого количества трубок.

Ближайшим . техническим решением является теплообменник, содержащий 25 цилиндрический корпус с центральным патрубком подвода одной из сред, соосно размещенные внутри корпуса с кольцевым зазором обечайки, образующие зигзагообразные каналы, и рас- 30 положенный в кольцевом зазоре кольцевой коллектор подвода другой среды

Г2) .

Недостатком этого теплообменника является низкий коэффициент теплопередачи из-эа слабой турбулизации среды в каналах. . Цель изобретения — интенсификация теплообменника. укаэанная цель достигается тем, что коллектор снабжен кольцом с таи- генциально-осевыми каналами, направленными в сторону кольцевого зазора.

На фиг. 1 схематично изображен предлагаемый теплообменник; на фиг.

2 — попере лазе сечение кольцевого коллектора. 1еплообменник содержит цилйндрй= ческий корпус 1 с центральным патрубком 2 подвода одной из сред, соосно размещенные внутри корпуса 1 с кольцевым зазором 3 обечайки 4 и 5, образующие эагзагообраэные каналы, и расположенный в кольцевом зазоре 3 кольцевой коллектор 6, снабженный кольцом 7 с тангенциально-осевыми каналами 8, направленными в сторону кольцевого зазора 3. Для турбулизации сред в каналах могут быть установлены эавихрители 9.

987353

Формула изобретения

Фиг.1

4uz. 2

Работа тепло4бменника осуществляется следующим образом.

Охлаждаемая среда подается через

Патрубок 2, поступает через зигзагообразный канал, образованный стенками патрубка 2 и обечайки 4 и 5, закручи.вается завихрителями 9, охлаждается и выводится по технологическому назначению.

Охлаждающая среда поступает в коль-. девой коллектор 6 и через каналы 8 кольца 7 — в кольцевой зазор 3. В кольцевом зазоре устанавливается сложное движение, при котором жидкость, имея вращательное движение, двигается по спирали вдоль внешней поверхности, доходя до ее торца, где осевая составляющая скорости меняет свое направление на противоположное, а окружная сохраняется. При этом обратный ход жидкости осуществляется также по спирали, но уже вдоль внут- 20 ренней стенки зазора. Таким образом, .в кольцевом зазоре, жидкость совершает вращательное возвратно-поступательное движение, нагревается и выводится из теплообменника. 25

ВНИИПИ Заказ 10274/24

Тираж 670. Подписное

Филиал ППП "Патент", r.Óæãoðoä, ул.Проектная,4

Наличие кольца с тангенциальноосевыми каналами способствует турбулиэации подаваемой среды и интенсифицирует теплообмен в целом.

Теплообменник, содержащий цилиндрический корпус с центральным патрубком подвода одной из сред, соосно размещенным внутри корпуса с кольцевым зазором обечайки, образующие зигзагообразные каналы, и расположенный в кольцевом зазоре кольцевой коллектор подвода другой среды, о т л ич а ю шийся тем, что, с.целью интенсификации теплообмена, коллектор снабжен кольцом с тангенциальноосевыми каналами, направленными в сторону кольцевого зазора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 652429, кл. Г 28 D 7/00, 1977.

12. Патент Франции Р 1419583, кл. F 28 D, опублик. 1965.
