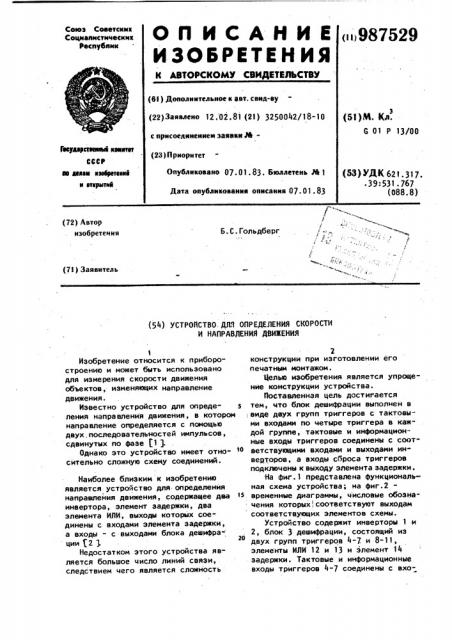

Реферат



(72) Автор изобретения

Б.С.Гольдберг (7l ) Заявитель (54) УСТРОЙСТВО. ДЛЯ ОПРЕДЕЛЕНИЯ СКОРОСТИ

И НАПРАВЛЕНИЙ ДВИЖЕНИЯ

Изобретение относится к приборостроению и может быть использовано для измерения скорости движения объектов, изменяющих направление движения.

Известно устройство для определения направления движения, в котором направление определяется с помощью двух, последовательностей импульсов, сдвинутых по фазе (1 1.

Однако это устройство имеет относительно сложную схему соединений.

Наиболее близким к изобретению является устройство для определения направления движения, содержащее два инвертора, элемент задержки, два элемента ИЛИ, выходы которых соединены с входами элемента задержки, а входы - с выходами блока дешифрации 72 3

Недостатком этого устройства является большое число линий связи, следствием чего является сложность

2 конструкции при изготовлении его печатным монтажом.

Целью изобретения является упрощение конструкции устройства.

Поставленная цель достигается тем, что блок дешифрации выполнен в виде двух групп триггеров с тактовыми входами по четыре триггера в каждой rpynne, тактовые и информационные входы триггеров соединены с соответствующими входами и выходами инверторов, а входы сброса триггеров подключены к выходу элемента задержки °

На фиг.! представлена функциональная схема устройства; на фиг.2временные диаграммы, числовые обозначения которых,.соответствуют выходам соответствующих элементов схемы.

Устройство содержит инверторы 1 и

2, блок 3 дешифрации, состоящий из двух групп триггеров 4-7, и 8-11, элементы ИЛИ 12 и 13 и элемент 14 задержки. Тактовые и информационные входы триггеров 4-7 соединены с вхо3 987529 дами и выходами инверторов в сооТ ветствии с логической функцией

f = д Ь ч матч Ьа ч Ьы, S где переменная, стоящая слева в каждом импликанте, соответствует сигналу, поданному на тактовый вход соответствующего триггера„ а переменная справа - сигналу на информационном ® входе того же триггера, Тактовые и информационные входы триггеров 8-11 ñîåäèíåíû с входами и выходами инверторов так, Чтобы образовалась логическая структура,определяемая выражением

f =цЬ v ab v 5m÷ Üå, где соответствие переменных на входах триггеров аналогично приведенному 20 выше.

Выходы триггеров каждой группы соединены с входами элементов ИЛИ 12 и

13, подключенных к входам элемента задержки 14, выход которого соединен входами сброса всех триггеров.

Устройство работает следующим образом.

В исходном состоянии все триггеры находятся в состоянии логического 30

"0", а при поступлении входных импульсов в последовательности, показанной на Фиг.2 а,в, начнут поочередно переходить в состояние "1" триггеры первой группы и возвращаться з в состояние "0" через время, определяемое элементом задержки. Время задержки устанавливается в соответствии с максимальной частотой вход. ного сигнала так, чтобы каждый триг- 4о гер в группе выключался прежде,чем включится следующий.

При реверсе фазовый сдвиг между сигналами а и в изменяется на величину М и начинают переключаться триггеры второй группы.

Наличие сигналов на выходе одного из элементов ИЛИ указывает направление движения, а частота их следования (на выходе элемента задержки) соответствует скорости движения.

Выполнение блока дешифрации на триггерах позволяет сократить число . линий связи и, следовательно, упростить изготовление печатных плат, а также исключить один элемент задержки.

Формула изобретения

Устройство для определения скорости и направления движения, содержащее два инвертора, элемент задержки, два элемента ИЛИ, выходы которых соединены с входами элемента задержки, а входы - с выходами блока дешифрации, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции устройства, блок дешифрации выполнен в виде двух групп триггеров с тактовыми входами по четыре триггера в каждой группе, тактовые и информационные входы триггеров соединены с соответствмошими входами и выходами weepторов, а входы сброса триггеров подключены к выходу элемента задержки.

Источники информации, принятые во внимание при экспертизе

1. Заявка ФРГ tf 2744201, кл. G О1 Р 3/48, опублик.. 1979.

2. Авторское свидетельство СССР

N 661740, кл. H 03 K 5/00, 1977 (прототип).
