) Авторы изобретения

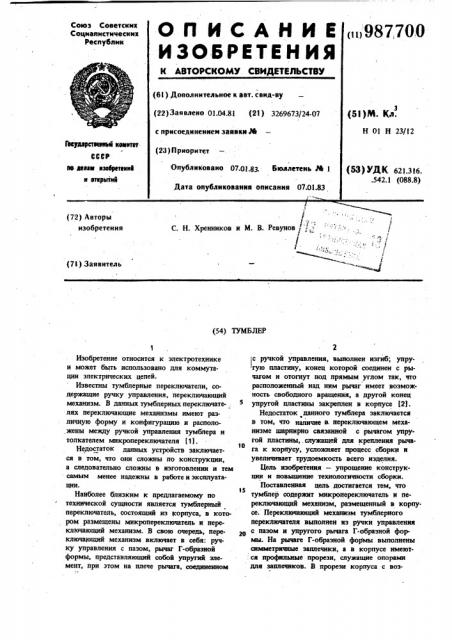

С. Н. Хренников и М. В. Ревунов -. „,j,ó -, / (71) Заявитель (54) ТУМБЛЕР

Изобретение относится к электротехнике и может быть использовано для коммутации электрических цепей.

Известны тумблерные переключатели, содержащие ручку управления, переключающий механизм. В данных тумблерных переключате- . лях переключающие механизмы имеют различную форму и конфигурацию и расположены между ручкой управления тумблера и толкателем микропереключателя f l ) .

Недостаток данных устройств заключается в том, что они сложны по конструкции, а следовательно сложны в изготовлении и тем самым менее надежны в работе и эксплуатации.

Найболее близким к предлагаемому по технической сущности является тумблерный переключатель, состоящий из корпуса, в котором размещены мнкропереключатель и переключающий механизм. В свою очередь, переключа1ощий механизм включает в себя: руеку управления с пазом, рычаг Г-образной формы, представляющий собой упругий элемент, при этом на плече рычага, соединенном с ручкой управления, выполнен изгиб; упругую пластину, конец которой соединен с рычагам и отогнут под прямым углом так, что расположенный иад ним рычаг имеет возможность свободного вращения, а другой конец упругой пластины закреплен в корпусе (2).

Недостаток данного тумблера заключается в том, что наличие в. переключающем механизме шарнирно связанной с рычагом упругой пластины,.служащей для крепления рыча10 га к корпусу, усложняет процесс сборки и увеличивает трудоемкость всего иэделия.

Цель изобретения — упрощение конструкции и ловышеиие технологичности сборки.

Поставленная цель достигается тем, что тумблер содержит микропереключатель и переключающий механизм, размещенный в корпусе. Переключакиции механизм тумблерного переключателя выполнен из ручки управления с пазом и упругого рычага Г-образной формы. На рычаге Г-образной формы выполнены симметричные заплечики, а в корпусе имеют: ся профильные прорези, служащие опорами для заплечиков. В прорези корпуса с воз0 4 прорезей 5, проходит среднее положение и под действием упругих сил перекидывается в другое крайнее положение (фиг. 2).. При этом свободный конец рычага взаимодействует с толкателем микропереключателя 2, заставляя

eru срабатывать, а верхний конец рычага удерживает ручку 3 в устойчивом крайнем положении срабатывания.

Формула изобретения

Тумблер, содержащий корпус, в котором размещены микропереключатель и переключающий механизм, выполнены в виде ручки управления с пазом и упругого рычага Г-образной формы, один конец которого расположен в пазу на ручке управления, а друтой— против толкателя микропереключателя, при этом на плече рычага, связанном с ручкой управления, выполнен изгиб, о т л и ч а юшийся тем, что, с целью упрощения

его конструкции, на рычаге Г-образной формы выполнены симметричные заплечики а в

О

В корпусе — профильные прорези, в которых с возможностью вращения .расположены заплечики рычага Г-образной формы, Источники информации, принятые во внимание при экспертизе

1. Патент США У 2650964, 200 — 67, ?965.

2. Авторское свидетельство СССР по заявке Х 2882945/18-24, кл. Н 01 Н 23/12, 1980

Фиг.2

ВНИИПИ Заказ 10316/41 Тираж 701 Подписное

Филиал "Патент", г. Ужгород, ул. Проектная, 4

3 98770 можностыо вращения расположены заплечики рычага Г-образной формы. Учитывая то, что рычаг сам является упругим элементом и может выполнять роль пружины, необходимость в упругой пластине отпадает.

На фиг. 1 показан тумблер с переключающим механизмом в нерабочем состоянии, об щий вид; на фиг, 2 — то же, в рабочем (нажатом) положении; на фиг. 3 — элементы переключающего механизма, в аксонометрии. 1п

Тумблер включает в себя корпус 1, в. котором размещены микропереключатель 2 и переключающий механизм, состоящий из ручки 3 управления и упругого рычага 4. Один конец рычага 4 соединен с возможностью качания с ручкой 3 управления, а другой конец

P противолежит толкателю микропереключателя 2.

На фиг. 3 проеден рычаг 4 и профильные прорези 5, выполненные в корпусе 1. На рычаге 4 имеются симметричные запяечики 6, которые располагаются в профильных прорезях 5 корпуса 1, служащих призматическими опорами для заплечиков 6.

Тумблер работает следующим образом.

В крайнем положении (фиг. 1) верхний конец рычага 4, прижимаясь к пазу ручки 3, собственными упругими силами удерживает ручку в исходном положении. При этом нижний конец рычага 4 приподнят над толкателем микропереключателя.

При переводе ручки 3 управления, рычаг 4 соединенный с ней, изгибаясь сам и вращаясь

Ф на заплечиках 6 относиТельно профильных
