Коммутационное устройство конференц-связи
Патент 987846
Авторы
Классы МПК
Коммутационное устройство конференц-связи
Иллюстрации
Реферат

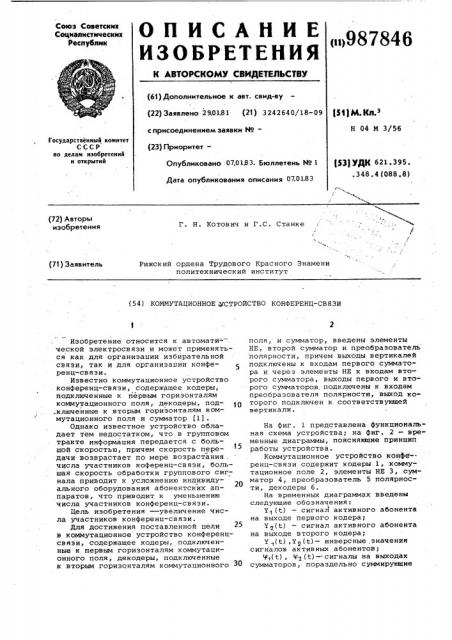

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61}Дополнительное к авт. свид-ву (22) Заявлено 290181 (21) 3242640/18-09 (5ф) М.Кд.>
Н 04 M 3/56 с присоединением заявки HP— (23) Приоритет—
Государственный комитет
СССР по делам изобретений и открытий (ЩУДК б21.395. .348.4 (088.8) Опубликовано 07.0133. Бюллетень HP 1
Дата опубликования описания 07-0 -83 (72) Авторы изобретения
Г. Н. Котович и Г.С. Станке (71) Заявитель
Рижский ордена Трудового Красного Знамени политехнический институт (54) .КОММУТАЦИОННОЕ УСТРОЙСТВО КОНФЕРЕНЦ-СВЯЗИ
Изобретение относится к автомати- ческой электросвязи и может применяться как для органиэации избирательной связи, так и для органиэации конференц-связи.
Известно коммутационное устройство конференц-связи, содержащее кодеры, подключенные к первым горизонталям коммутационного поля,. декодеры, под- 1п ключенные к вторым горизонталям коммутационного поля и сумматор (1).
Однако известное устройство обладает тем недостатком, что в групповом тракте информация передается с большой скоростью, причем скорость пере дачи воэврастает по мере возрастания . числа участников коференц-связи, большая скорость обработки группового сигнала приводит к усложнению индивидуального оборудования абонентских аппаратов, что приводит к уменьшению числа участников конференц-связи.
Цель изобретения †увеличен числа участников конференц-связи.
Для достижения поставленной цели в коммутационное устройство конференцсвязи, содержащее кодеры, подключенные к первым горизонталям коммутационного поля, декодеры, подключенные к вторым горизонталям коммутационного 30 поля, и сумматор, введены элементы
НЕ, второй сумматор и преобразователь полярности, причем выходы вертикалей подключены к входам первого сумматора и через элементы НЕ к входам второго сумматора, выходы первого и второго сумматоров, подключены к входам преобразователя полярности, выход которого подключен к соответствующей вертикали.
На фиг. 1 представлена функциональная схема устройства; на фиг. 2 — временные диаграммы, поясняющие принцип работы устройства.
Коммутационное устройство конфе-ренц-связи содержит кодеры 1, .коммутационное поле 2, элементы HE 3, сумматор 4, преобразователь 5 полярности, декодеры 6.
На временных диаграммах введены следующие обозначения:
Y„(t) — сигнал активного абонента на выходе первого кодера;
Y (t) — сигнал активного абонента на выходе второго кодера;
Y q(t), Y g (t) — инверсные, значения сигналов активных абонентов;
9< (t), V (t) -- сигналы на выходах сумматоров, пора здельно суммирующие
987846
u„(t) +Е +2Е ()
+ Е 0
Vy(t) — 2Е 0 + 2Е
Других комбинаций сигналов, за исключением тех, которые приведены в таблице, при одновременной активности двух абонентов быть не может.
Таким образом, на выходе преобразователя полярности получаем двухполяраый трехуровневый сигнал V (О, который удобен для коммута.ции и передачи по
0 ) + 2Е
50 прямые и инверсные коды сигналов активных абонентов
9 (t) — сигнал на выходе преобразОвателя полярности, являиицийся суперпозицией сигналов активных абонентов
Vq(t) и Yq(t) .
Устройства работает сделующим об, разом.
Дельта-модулированные (ДИ) сигналы У1(О-YÄ(t) с выходов кодеров 1 непосредственно и через инверторы по- о ступают на сумматоры 4. В отличие от противопоставляемого устройства, в котором сумматором является логическая схема объединения (ИЛИ), здесь необходимо применить сумматоры напряжения, так как в зависимости от воэмож- 1 ного числа одновременно активных абонентов должна инмейяться уровневость сигнала на выходе сумматоров.
Как правило, число одновременно активных абонентов не превышает двух (ситуация, когда более приоритетный абонент вмешивается в разговор) .Для данной ситуации приведены временные диаграммы (фиг.2),поясняющие процесс суммирования сигыалон двух активных 25 абонентов Y< (t) и Y 2(t) . Об активности данных абонентов свидетельствует наличие единичных н нулевых пачек.
Как видно иэ диаграмм, на выходе сумматоров 4 сигналы получаются трехуров30 невыми, так как для воспроизведения информации, поступаемой от двух абонентов в течение одного и того же ийтервала времени, требуется для сохранения количества передаваемой инфор- 35 мации либо увеличение уровневости сигнала (предлагаемое устройство), либо разделение информации во времени (прототип). Получаемые трехуровневые сигналы Vg(t) и Qg{t) подаются на преоб- 40 раэователь 5 полярности, который можно реализовать на операционном усилителе, работающем в масштабном режиме по следующему закону (фиг. 2).: линии. В результате коммутации через
:электронные контакты коммутационного поля 2, сигналы « (1) поступают на входы декодеров- 6 и иа их выходе восстанавливается суммарный сигнал. В случае активности одного абонента при конференц-связи во всех декодерах восстанавливается речевой сигнал одного, говорящего в данный момент времени, абонента, При одновременной актйвности трех абонентов .уровневость сигнала V (t) возрастает до пяти, но так как вероятность такого события крайне мала (когда трое говорят одновреМенно, нельзя распознать смысловое содержание каждого сообщения), то в основном в линии присутствуют двухуровневый сигнал (активен один абонент), либо трехуровневый сигнал (одновременная активность двух абонентов, которая очень кратковременная по сравнению со всем сеансом конференц-связи). Как видно иэ временных диаграмм, скорость передачи в групповом тракте остается равной скорости передачи информации на выходе любого: из кодеров, причем она не зависит от общего числа участников конференц-связи.
Предлагаемое устройство позволяет уменьшить объем абонентского оборудования, а также снизить потребляемую электроэнергию. Формула изобретения
Коммутационное устройство конференц-связи, содержащее кодеры,. подключенные к первым горизонталям коммутационного поля, декодеры, подключенные к вторым горизонталям коммутационного поля, и сумматор, о т л и ч а ю щ е е с я . тем, что, с целью увеличения числа участников конференцсвязи, в него введены элементы НЕ, второй сумматор и преобразователь полярности, причем выходы вертикалей подключены к входам первого сумматора и через элементы НЕ к входам второго сумматора, выходы первого и второго сумматоров подключены к входам преобразователя полярности, выход которого подключен к соответствующей вертикали.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р 756634, кл. Н 04 М 3/56, 1978.
987846
6®
6У)
Сос тав итель Н. Мель ник ова
Редактор С. Крупенина Техред С. Мигунова Корректор Е. Рошко
Заказ 10329/48 Тираж 675 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий .
113035, Москва, Ж-35, Раумская наб., д. 4/5
Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
