Устройство для гидропонного выращивания растений

Устройство для гидропонного выращивания растений

Иллюстрации

Показать все

Реферат

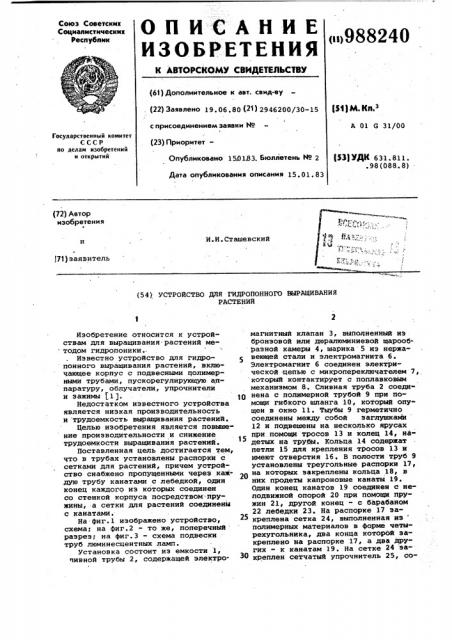

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<>988240 (6!) Дополнительное к авт. свид-ву, (22) Заявлено 19.06.80 (2>) 2946200/30-15

{И1М.К . с присоединением заявки ¹

A 01 G 31/00

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет—

Опубликовано 150183. Бюллетень ¹ 2 (33) УДК 631 811 . 98 (088. 8) Дата опубликования описания 15,01.83 (72) Автор изобретения

И.И.Сташевский (71) заявитель (54) УСТРОЙСТВО ДЛЯ ГИДРОПОННОГО ВЫРАЩИВАНИЯ

РАСТЕНИЙ

Изобретение относится к устройствам для выращивания-растений ме.тодом гидропоники..

Известно устройство для гидропонного выращивания растений, включающее корпус с подвесными цолимерными трубами, пускорегулирующую аппаратуру, облучатели, упрочнители и зажимы (.1).

Недостатком известного устройства является низкая производительность и трудоемкость выращивания растений.

Целью изобретения является повышение производительности и снижение трудоемкости выращивания растений.

Поставленная цель достигается тем, что в трубах установлены распорки с сетками для растений, причем устройство снабжено пропущенными через каждую трубу канатами с лебедкой, один конец каждого иэ которых соединен со стенкой корпуса посредством пружины, -а сетки для растений соединены с канатами.

На-фиг.l изображено устройство, схема; на фиг.2 — то же, поперечный разрез; на фиг.3 — схема подвескитруб люминесцентных ламп.

Установка состоит из емкости 1, пивной трубы 2, содержащей электромагнитный клапан 3, выполненный иэ бронзовой или дюралюминиевой шарообразной камеры 4, шарика 5 иэ нержавеющей стали и электромагнита 6.

Электромагнит б соединен электрической:цепью с микропереключателем 7,. который контактирует с цоплавковым механизмом 8. Сливная труба 2 соединена с полимерной трубой 9 при помощи гибкого шланга -10, который опущен в окно 11. Тыубы 9 герметично соединены между собой заглушками

12 и подвешены на несколько ярусах при помощи тросов 13 и колец 14, надетых на тру@я. Кольца 14 содержат петли 15 для крепления тросов 13 и имеют отверстия 16. В полости труб 9 установлены треугольные распорки 17, 20 на которых закреплены кольца 18, в них продеты капроновые канаты 19.

Один конец канатов 19 соединен с неподвижной опорой 20 при помощи пружин 21, другой конец - с барабаном

22 лебедки 23. На распорке 17 эа25 креплена сетка 24, выполненная as полимерных материалов в форме четырехугольника, два конца которой закреплено на распорке 17, а два других — к канатам 19. На сетке 24 sa"

З0 креплен сетчатый упрочннтель 25, со988240.ся к электромагниту), и питательный раствор перемещается из емкости 1 в трубу 9. Во всех ярусах труб 9 поддержание заданного уровня осуществляется в автоматическом режиме.

В окно 11 труб 9 предварительно высажены растения на .сетку 24, вставлены в прорезанную складку 26, концы которой зафиксированы зажимом 27. В результате этого складка 26 удерживает в вертикальном положении стебли растений, корневая система которых пропущена через отверстия сеток 24, 1/3 ее части расположена в воде, 2/3 - между сеткой и водой. По мере отрастания корневой системы при помощи конической переда-. чи проводят небольшое вращение лебедки на заданную часть оборота с таким расчетом, чтобы сохранить заданную пропорцию (чтобы 1/3 части корневой системы находилась в воде). При вра щении лебедки 23 пружины 21 растягиваются и канаты перемещаются на надлежащее расстояние, при этом сетки 24 перемещаются вверх на надлежащую высоту. По мере отрастания растений на определенную высоту растения подвязывают к шпалере 43. Для освещения растений используют люминесцентные лампы 35, установленные и закрепленные на тросах 34, замыкая электрическую цепь электромотора 41 и осветительных ламп 35. От действия вращения электромотора 41, конической передачи и лебедки 38 происходит перемещение тросов 34 °

Тросы, перемещаясь, перемещают и закрепленные на них лампы 35. Как только зацеп 39 переместится до микро переключателя 40, он контактирует и производит размыкание электрической цепи одного электромотора 41 и замыкание электрической цепи другого электромотора 41, в результате чего тросы начинают перемещаться в обратном направлении до контактирования с другим зацепом 39 микропереключателем 40. Далее все процессы повторяются. Это позволяет равномерно освещать все стороны растений и приближать световой поток к поверхности листьев..

Возможен и другой вариант работы устройства.

Из емкости 1 подается надлежащая струя питательного раствора, которая проходя через сливные трубы 2, гибкий шланг 10 по трубе 9, сливается в резервуар 33. Поток воды, проходя по трубе 9, питает корневую систему растений. В резервуар 33 доливают воду и определенное количество питательных веществ (удобрений) и доводят до надлежащей концентрации питательных ведержащий складку 26. На верхней части складки 26 имеется прорезь, которая фиксируется (сжимается) зажимом 27 (например, бельевой прищепкой). Барабаны 22 лебедки 23 установлены вертикально к поверхносm грунта и перпендикулярно к тру6аМ 9. Барабан 22 содержит коническую передачу 28 и фиксаторы 29, содержащие зубчатые колеса 30 с косым расположением зубьев 31, и под10 пружиненный стопор 32. В конце трубопроводной линии 9 установлен резервуар 33 для сбора питательного раствора. Между трубопроводными линиями 9 подвешены на тросах 34 люминесцентные лампы 35. Тросы 34 закреплены к стойкам 36 при помощи роликов 37 (расположены между четырех линий и замкнуты в кольцо) ° Тросы 34 перемещаются при помощи лебедки 38. 20

На тросах установлены зацепы 39, которые контактируют с микропереключателем 40. Лебедка 38 приводится в движение при помощи двух электромоторов 41. Они производят пере- 25 мещение тросов 34 и ламп 35 то в одну, то в другую сторону в автоматическом режиме. На верхнем тросе 34 закреплен кабель 42, который деформирован в форме спирали и состоит 30 из сталистных проводов.

Устройство работает следующим образом.

В емкость 1 заливают питательный раствор, приготовленный по соответст-35 вующему рецепту для данного вида растений. Производят замыкание электрической цепи, питающей электромагнит б, под действием электромагнитного поля шарики 5 перемещаются вверх40 к поверхности электромагнита б, в результате чего электромагнитные клапаны 3 открываются, питательный раствор из емкости 1 перемещается через сливную трубу 2 и гибкий шланг

10. В трубе 9 предварительно установлен микропереключатель 7 и поплавковый механизм 8 на надлежащий слой жидкости. Как только уровень питательного раствора превышает заданный., поплавковый механизм 8 пере- 50 мещается вверх и контактирует с микропереключателем 7, который размыкает электрическую цепь, питающую электромагнитный клапан 3, последний 3 закрывается и препятствует 55 перемещению подачи питательного раствора в трубу 9. Как только уровень питательного раствора уменьшается (расход на питание растений и испарение), поплавковый механизм 8. перемещается вниз и прекращает сжи » мать микропереключатель 7. Электрическая цепь замыкается, под действием электромагнитного поля клапан

3 открывается (шарик 5 перемещает5 988240 6 ществ. Готовый питательный раствор вновь при помощи насоса перемещают в емкость 1. Далее все операции пов торяются.

Для предотвращения прокручивания распорок 17 внутрь труб 9 через кольца 14 в отверстия 16, через от верстия труб 9, вставляют металлический стержень с головкой так, чтобы его конец находился в полой части трубки распорки 17, изготовленной из трубок малого диаметра.

Формула изобретения

Устройство для гидропонного выращивания растений, включающее корпус с подвесными полимерными трубами, пускорегулировочную аппаратуру, облучатели, упрочнители и зажиьы, о т л и ч а ю щ е е с я тем, что, с целью повыаения производительности

5 и снижения трудоемкости выращивания растений, в трубах установлены распорки с. сетками для растений, причем устройство снабжено пропущенными через каждую трубу канатами с лебед10 ками, один конец каждого из которых . соединен со стенкой корпуса посредством пружины, а сетки для растений соединены с канатами.

Источники информации, принятые во внимание при экспертизе

1. Патент США 9 3667157, кл. A 01 G 31/00, 1973 °
