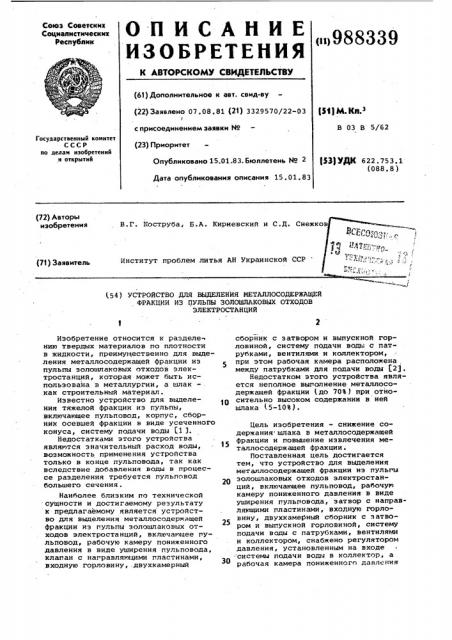

Оп ИКАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

«i>988339 В . (61) Дополнительное к авт. свид-ву (22) Заявлено 07.08.81 (21) 3329570/22-03

I с присоединением заявки ¹

Р М К,т з

В 03 В 5/б2

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

)$3) УДК 622.753.1 (088. S ) Опубликовано 15.01.83. Бюллетень ¹ 2

Дата опубликования описания 15.01.83 (72) Авторы изобретения

В.Г. Коструба, Б.A Кириевский и С.Д. Снежк

Институт проблем литья AH Украинской CCP (71) Заявитель (54 ) УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ МЕТАЛЛОСОДЕРЖАЩЕИ

ФРАКЦИИ ИЗ ПУЛЬПЫ ЗОЛОШЛАКОВЫХ ОТХОДОВ

ЭЛЕКТРОСТАНЦИИ

Изобретение относится к разделе нию твердых материалов по плотности в жидкости, преимун1ественно для выделения металлосодержащей фракции из пульпы золошлаковых отходов электростанций, которая может быть использована в металлургии, а шлак как строительный материал.

Известно устройство для выделения тяжелой фракции из пульпы, включающее пульповод, корпус, сборник осевшей фракции в виде усеченного конуса, систему подачи воды (1 3.

Недостатками этого устройства являются значительный расход воды, возможность применения устройства только в конце пульповода, так как вследствие добавления воды в процессе разделения требуется пульповод большего сечения.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство для выделения металлосодержащей фракции из пульпы золошлаковых отходов электростанций, включающее гульповод, рабочую камеру пониженного давления в виде уширения пульповода, клапан с награвляюцими пластинами, входную горловину, двухкамерный сборник с затвором и выпускной горловиной, систему подачи воды с патрубками, вентилями и коллектором, при этом рабочая камера расположена между патрубками для подачи воды 1.2).

Недостатком этого устройства является неполное выполнение металлосодержащей фракции (до 70%) при относительно высоком содержании в ней шлака (5-103).

Цель изобретения — снижение содержания шлака в металлосодержащей

15 фракции и повышение извлечения металлосодержащей фракции.

Поставленная цель достигается тем, что устройство для выделения металлосодержащей фракции из пульгы золошлаковых отходов электростанций, включающее пульповод, рабочую камеру пониженного давления в виде уширения пульповода, затвор с направляющими пластинами, входную горловину, двухкамерный сборник с затвором и выгускной горловиной, систему подачи воды с патрубками, вентилями и коллектором, снабжено регулятором давления, установленным на входе системы подачи воды в коллектор, а рабочая камера пониженного давления

988339

65.(прототип). уста«овлена нод углом 5 до 35 к горизонту.

При использовании наклона для камеры пониженного давления существенно увеличивается вероятность более полного выделения гранул, так как уменьшается горизонтальная состав ляющая скорости перемещения гранул и увеличивается значение осаждающей силы.

Оптимальными углами наклона являются 5-35 . При углах не менее 5 о О происходит увеличение шлака в продукте, а при углах более 35 резкО увеличивается количество шлака за счет попадания его иэ взвешенного потока.

На чертеже изображено устройство.

0«о состоит из пульповода с рабочей камерой 1 пониженного давления с дон«ым отверстием, закрытым затвором 2 и направляющими наклонными пластинами 3. под рабочей камерой 1 находится сборник 4 металлосодержажей фракции, состоящей из верхней

5 и нижней б камер, разделенных конусной перегородкой с затвором 7, сборник 4 соединен с рабочей камерой входной горловиной 8. В сборнике 4 расположены коллектор 9,,выпускная горловина 10, смотровые окна

11 и 12. К сборнику подведена система годачи воды с патрубками, регулятором 13 давления и вертилями 14 и 1Ь, а также система выпуска воздуха с клапанами 16 и 17.

Устройство работает следующим образом.

При закрытом затворе 2 и выпускной горловине 10, входная горловина 8 н камеры 5 и 6 сборника 4 заполняются водой. По пульповоду подается под напором металлошлаковая смесь со скоростью, обеспечивающей перемещение во взвешенном состоянии всех твердых частиц. Попадая в рабочую камеру 1 пониженного давления, вследствие увеличения ее сечения, пульпа теряет скорость, при этом тя:.<елые металлосодержащие фракции осаждаются, н боковыми пластинами 3 направляются к данному отверстию, открывают затвор 2. Из камеры 5 по входной горловине 8 вверх устоемляется поток воды, препятствующий попаданию через входную горловину 8 в сборник 4 легких золошлаковых фракций. Тяжелые металлосодержащие фракции опускаются навстречу восходящему потоку, попадая через верхнюю камеру 5 с нижнюю камеру б сборника 4. Вентилем 14 регулируется напор и расход воды во входной горловине 8, обеспечивающие необходимое качество разделения. При этом регулятором 13 сглаживаются перепады давления воды, которые в практике имеют колебания +1 ати гри рабочем давлении 5 ати. Поддержание гостоян ным скорости восходящей воды способствует снижению содержания шлака в металлосодержащей фракции гри увеличении ее извлечения в сборник 4.

Степень заполнения камер 5 и 6 и ка5 чество осевшей металлосодержащей фракции контролируется через смотровые окна 11 и 12.

Установка рабочей камеры 1 пониженного давления с наклоном вверх по ходу движения пульпы год углом от 5 до 35О способствует выгадение более мелких гранул металлосодержащей фракции с направлением их в горловину 8. Этим повышается извлечение в сборник 4 металлосодержащей фракции. При заполнении нижней камеры сборника перекрывается затвор

7 между верхней 5 и нижней 6 камерами сборника 4 и выделенный продукт через выпускную горловину 10 выгружается. После выгрузки выпускная горловина 10 закрывается, открывается клапан 17 выпуска воздуха и вентиль

15.подачи воды, при этом нижняя камера заполняется водой до уровня клапана 17 выпуска воздуха, далее закрывается клапан 17 и вентиль 15 и открывается затвор 7. Накогившийся за время разгрузки сборника 4 продукт из верхней камеры 5 пересыпается в нижнюю камеру б. Далее,процесс повторяется в указанном порядке.

Использование гредлагаемого устройства снижает содержание шлака в металлосодержащей фракции с 5-10 до

35 3-5% и за счет более полного извлечения металла позволяет получить экономический эффект в сумме 50100 р/т обрабатываемого расплава стали. формула изобретения

40 . Устройство дх1я выделения. металлосодержащей фракции из пульпы золошлаковых отходов электростанций, включающее пульповод, рабочую камеру пониженного давления в виде уширения пульповода, затвор с награвляющими пластинами, входную горловину, двухкамерный сборник с затвором и выпускной горловиной, систему годачи воды с патрубками, вентилями и коллектором, о т л и ч а ю щ е е с я тем, что, с целью снижения содержания шлака в металлосодержащей фракции и повышения извлечения металлосодержащей фракции, оно снабжено регулятором давления, установленным на входе системы подачи воды в коллектор, а рабочая камера пониженного давления установлена под углом 5

35 к горизонту.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 53282, кл., В 02 В 5/62, 1937.

2. Авторское Свидетельство СССР

Р 803976, кл. В 03 В 5/62, 1978
