Машина для мойки агрегатов и деталей
Иллюстрации
Реферат

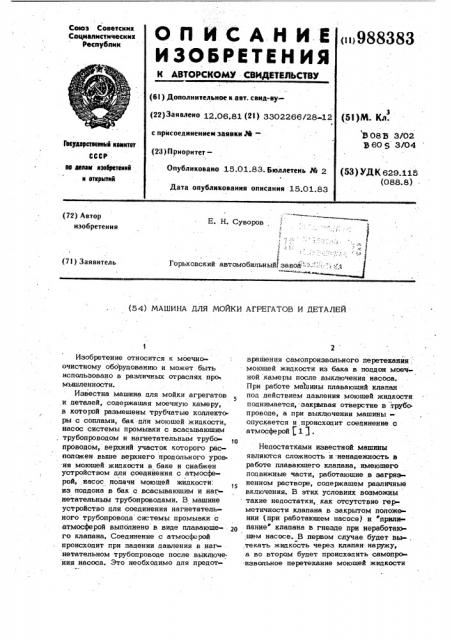

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскнк
Социалнсткческик
Республик (ii>988383 (6l) Дополнительное к авт. свнд-ву(22) Заявлено 12.06.81 (2l ) 3302266/28-12 с присоединением заявки М— (23) Приоритет— (51)М. Кл.
В08В 3/02
3605 3/04
Гееудврстееввьа кемнтет
СССР (53) УДК 629.115 (088. S) де девам ваебретеввв и еткритнв
Опубликовано 15.01.83. Бюллетень Мт 2
Дата опубликования описания 15.01.83 (72) Автор изобретения
Е. Н. Суворов, I
Ф с
Горьковский автомобильньМ завод:." - - .", :.- ". =,,.:(71) Заявитель (54) МАШИНА ДЛЯ МОЙКИ АГРЕГАТОВ И ДЕТАЛЕЙ
Изобретение относится к моечноочистному оборудованию и может быть использовано в различных отраслях про мышленности.
Известна машина для мойки агрегатов и деталей, содержащая моечную камеру, в которой размещены трубчатые коллекторы с соплами, бак для моющей жидкости, насос системы промывки с всасывающим, трубопроводом и нагнетательным трубопроводом, верхний участок которого располсюкен выше верхнего продольного уров-. ня моющей жидкости в баке и снабжен устройством для соединения с атмосферой, насос подачи моющей жидкости: из поддона в бак с всасывающим и нагнетательным трубопроводами. B машине устройство для соединения нагнетательного трубопровода системы промывки с атмосферой выполнено в виде плаваюше- 20 го клапана. Соединение с атмосферой происходит при падении давления в наг нетательном трубопроводе после выключе ния насоса. Это необходимо для предотвращения самопроизвольного перетеканйя моющей жидкости из бака в поддон моеч ной камеры после выключения насоса.
При работе машины плавающий клапан под действием давления моющей жидкости поднимается, закрывая отверстие и .трубо проводе, а при выключении машиныопускается и происходит соединение с атмосферой Pl ) .
Недостатками известной машины являются сложность и ненадежность в работе плавающего клапана, имеющего подвижные части, работающие s загряз« ненном растворе, содержащем различные включения. В этих условиях возможны такие недостатки, как отсутствие герметичности клапана в закрытом положении (при работающем насосе) и прили панне» клапана в гнезде при неработаю шем насосе. В первом случае будет вы- . текать жидкость через клапан наружу, а во втором будет происходить самопроизвольное перетекание моющей жидкости
3 988383 4 и переполнении ко- поступает в бак 3. Далее включают натекать наружу. сос 4 системы промывки, и жидкость
- повышение надеж" из бака 3 по всасывающему трубопроводу
ы. 5 и нагнетательному 6 поступает к трубтем, что в моечной 5 чатым Рамкам 2, из котоРых она чеРез, моечную камеру, сойла разбрызгивается на обмываемый оллекторы с сопла- объект. Одновременно небольшое количестад моечной камерой во жидкости вытекает через патрубок кости, насос, .сое- .13 и направляется отражателем 15 по дством всасывающе 30 отводной трубке 16 в моечную камеколлекторами по- ру 1. При выключении насосов давление в льного трубопровода, нагнетательном трубопроводе 6 системы ения нагнетательно- промывки падает, трубопровод через отосферой; средство верстия в патрубке 13 и защитном котательного трубо >5 жуке 1 4 соединяется с атмосферой. При и имеет смонтирован этом разрежение в верхнем участке тру-, ом трубопроводе бопровода исчезает, и прекращается самоубок, закрепленный . произвольное перетекание жидкости из шенный в кожухе бака 3 в поддон 10, так как верхний м патрубка отража- 20 Участок 11 трубопровода 6 расположен репленную в нижней выше верхнего продольного уровня жидкости в баке 3.
25 из бака в поддон, пр торого она будет вы
Бель изобретения ности работы машин
Вель достигается машине, содеркашей размещенные в ней к ми, расположенный н бак для моющей жид диненный с ним посре го трубопровода и с
t средством. нагнетате и средство для соедин го трубопровода с атм для соединения нагие провода с атмосферо ный на нагнетательн дросселируюший патр на нем кожух, разме над свободным конно тель, кожух имеет ук части трубу для отвода жидкости в моеч ную камеру и отверстия, выполненные в верхней его части над отражателем.
Формула изобретения
На фиг. 1 схематически изображена предлагаемая машина, изометрия на фиг. 2 - узел Т на фиг. 1.
Моечная машина содержит камеру 1, в которой размещены трубчатые коллекто- 0 ры 2 с соплами и бак 3 с моющей жидкостью, насос 4 системы и"ромывки с .всасывающим 5 и нагнетательным 6 трубопроводами, насос 7 подачи жидкости из поддона в бак с всасывающим 8 и нагнетательным 9 трубопроводами, поддон 35
10. Нагнетательный трубопровод выполнен с направленным вверх коленом, верхний участок 11 которого размещен выше верхнего предельного уровня моющей
40 жидкости в баке 3. В верхнем участке
ll нагнетательного трубопровода установлено устройство 12 для соединения с атмосферой, выполненное в виде постоянно открытого дросселируюшего патрубка
13, помещенного в защитном кожухе 14,, который снабжен установленным под пат» рубком 13 отражателем 15 жидкости и трубкой 16 для слива жидкости в моечную камеру 1. Перед началом работы машины заполняют поддон 10 и бак 3 до заданного уровня моющей жидкостью.
Затем включают насос 7, и жидкость из поддона 10 по трубопроводам 8 и 9
Машина для мойки агрегатов и деталей, содержащая моечную камеру, размещенные в ней коллекторы с соплами, расположенный над моечной камерой бак для мойшей жидкости, насос, соединенный с ним посредством всасывающего трубопровода и с коллекторами посредством нагнетательного трубопровода, и средство для соединения нагнетательного трубопровода с атмосферой, о т л и ч а ющ а я с .я тем, что, с целью повышения надежности работы, средство для соединения нагнетательного трубопровода с атмосферой имеет смонтированный на нагнетательном трубопроводе дросселирующий патрубок, закрепленный на нем кожух, размещенный в кожухе над свободным концом патрубка отражатель, при этом кожух имеет укрепленную в нижней части трубу для отвода жидкости в моечную камеру и отверстия, выполненные в верхней его части над отражателем.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
No 429996, кл. В 60 S 3/04, 1972.
988383
Составитель У. Рафиажанова
Редактор A. Химчук Техред А. Ач Корректор В. Прохненко
Заказ 10943/10 Тираж 589 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открьггий
113035, Москва, Ж-35, Раушская наб., a. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
