Пуансон для гибки деталей типа скоб
Иллюстрации
Реферат

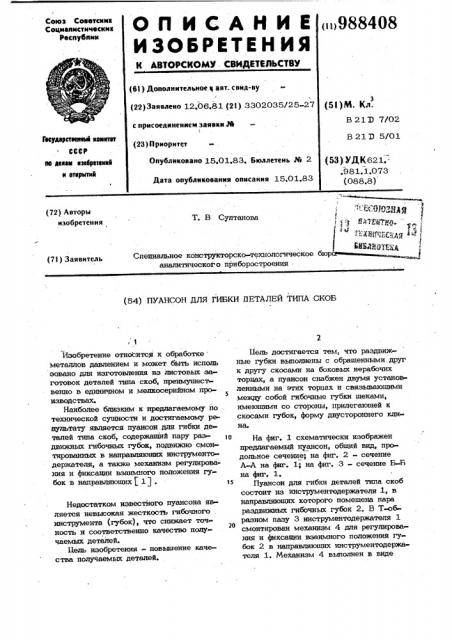

O П И C А Н И Е < >988408
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советсиик
Соцналистичесник
Реслублии (63) Дополнительное g авт. свид-ву (22) Заявлено 12.06,81 (21) 3302035/25-27 (5l)NL. Кл.
B 21D 7/02
В 21 З 5/01 с присоединением заявки М
Гввудвретеекай кюмктет
CCCCP ае делам кзабретеккй к вткрмтик (23) Приоритет
Опубликовано 15.01.83, Бюллетень Юю 2
Дата опубликования описания 15.01.83 (53) УДК 621. .981.1.073 (088.8) " - « Ф еЧД Я
„< -" т7гИ77Я.
1 й;(я„ я „" ;;, 3 ä
RHBA gg gag .1 (72) Авторы изобретения
Т. В Султанова
Специальное конструкторско-гехнологическое бюр аналитической о приборостроения (71) Заявитель (54) ПУАНСОН ДЛЯ ГИБКИ ДЕТАЛЕЙ ТИПА СКОБ
Изобретение относится к обработке металлов давлением и может быть исполь зовано для изготовления из листовых заготовок деталей типа скоб, преимущественно в единичном и мелкосерийном про5 изводствах.
Наиболее близким к предлагаемому по . технической сущности и достигаемому результату является пуансон для гибки деталей типа скоб, содержащий пару раздвижных гибочных губок, подвижно смонтированньпс в направляющих инструментодержателя, а также механизм регулирования и фиксации взаимного положения губок в налравляющих (1 ) .
Недостатком известного пуансона является невысокая жесткость гибочного инструмента (губок), что снижает точго ность и соответственно качество получаемых деталей.
Бель изобретения — повьепение качества получаемых деталей.
Цель достигается тем, что раздвижные губки выполнены с обращенными друг к другу скосами на боковых нерабочих торпах, а пуансон снабжен двумя установленными на этих торпах и связывающими между собой гибочные губки щеками, имеющими со стороны, прилегающей к скосами губок, форму двустороннего клина.
На фиг. 1 схематически изображен предлагаемый пуансон, общий вид, продольное сечение; на фиг. 2 — сечение
А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1.
Пуансон для гибки деталей типа скоб состоит из инструментодержателя 1, в направляющих которого помещена пара раздвижных гибочных губок 2. В Т-образном пазу 3 инструментодержателя 1 смонтирован механизм 4 для регулирования и фиксации взаимного положения губок 2 в направляющих инструментодержателя 1. Механизм 4 выполнен s виде
16 Формула изобретения
3 9884 ходового винта 5, имеющего на концах правую и левую резьбу и установленного с возможностью вращения в прикреплен« ных к инструментодержателю опорах 6.
Вращение винта 5 осуществляется рукояткой 7. От осевого перемещения винт
5 удерживается закрепленной на инструментодержателе вилкой 8. На ходовой винт 5. навернуты ползушки 9, к которым жестко прикреплены раздвижные гибочные губки 2.
На боковых нерабочих торцах губок 2 выполнены обращенные друг к другу ско сы 10. Между собой губки 2 связаны щеками 11, которые со стороны, прилегаю>5 щей к скосам 10, имеют форму двустороннего клина. Крепление шек 11 к губкам 2 осуществляется винтами 12, уста, новленными в прорезях 13 шек 11.
Для гибки скоб, имеющих горизонталь- 20 ные полки, к губкам; 2 крепятся пласти« ны 14.
Настройка пуансона на гибку детали определенного типоразмера осуществляет ся следующим образом. 25
Предварительно отпускают винты
12 крепления щек ll к губкам 2 пуансона. Затем, вращая ходовой винт 5 рукояткой 7, раздвигают (сдвигают) губки
2 до получения необходимого между ними 5е размера. После этого щеки 7 прикрепщ ют винтами 12 к губкам 2, обеспечивая при этом прилегание клиновой поверх ности щек к скосам 10 губок 2. Этим
08 4 обеспечивается жесткость рабочих элементов пуансона.
Применение пуансона предлагаемой конструкции позволяет повьюить точность и качество получаемых деталей типа скоб при сохранении диапазона его универсальности е
Пуансон для- гибки деталей типа скоб, содержащий пару раздвижных гнбочных губок, смонтированных в направляющих инск рументодержателя, а также механизм реги пирования и фиксации взаимного положения губок в направляющих, о т л и ч аю шийся тем, что, с целью повышения качества получаемых деталей, рмщвижные губки выполнены с обращенными друг к другу скосами на боковых нера« бочих торцах, а пуансон снабжен двумя установленными на этих торцах и связывающими между собой гибочные губки щеками, имеющими со стороны, прилегаю» щей к скосам губок, фор ау двухсторон- . него клина.
Источники информации, принятые во внимание при экспертизе
1. Богданова В. М. Штамповка деталей по элементам в мелкосерийном производстве. Л., "Машиностроение", 1963, с. 84-86 (прототип).
988408
Составитель В. Блехеров
Редактор А, Химчук Техред А.Ац Корректор О Билак
Заказ 10945/11 Тираж 814 Подписное
