Регулируемый инструмент для обработки отверстий
Иллюстрации
Реферат

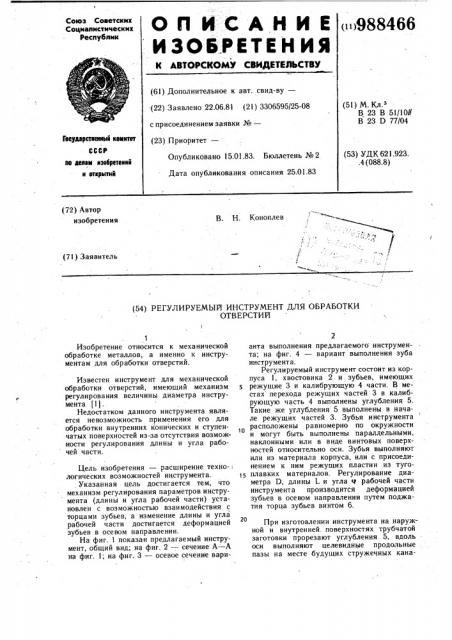

О П И C А Н И Е ()988466
ИЗОВPETEН ИЯ
Союз Советских
Социалистических
Реслублик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву—
-(22) Заявлено 22.06.81 (21) 3306595/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) М Кл
В 23 В 51/10/l
В 23 D 77/04
Гве7Аэрстееваыа кемвтет
СССР (53) УДК 621.923..4 (088.8) Опубликовано 15.01.83. Бюллетень № 2
Дата опубликования описания 25.01.83 ае аепам взебретений и етерытий (72) Автор изобретения
В. Н. Коноплев (71) Заявитель (54) РЕГУЛИРУЕМЫЙ ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ
ОТВЕРСТИЙ
1.
Изобретение относится к механической обработке металлов, а именно к инструментам для обработки отверстий.
Известен инструмент для механической обработки отверстий, имеющий механизм регулирования величины диаметра инструмента (1).Недостатком данного инструмента является невозможность применения его для обработки внутренних конических и ступенчатых поверхностей из-за отсутствия возможности регулирования длины и угла рабочей части.
Цель изобретения — расширение технологических возможностей инструмента.
Указанная цель достигается тем, что механизм регулирования параметров инструмента (длины и угла рабочей части) установлен с возможностью взаимодействия с торцами зубьев, а изменение длины и угла рабочей части достигается деформацией зубьев в осевом направлении.
На фиг. 1 показан предлагаемый инструмент, общий вид; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — осевое сечение варианта выполнения предлагаемого инструмента; на фиг. 4 — вариант выполнения зуба инструмента.
Регулируемый инструмент состоит из корпуса 1, хвостовика 2 и зубьев, имеющих режущие 3 и калибрующую 4 части. В местах перехода режущих частей 3 в калибрующую часть 4 выполнены углубления 5
Такие же углубления 5 выполнены в начале режущих частей 3. Зубья инструмента расположены равномерно по окружности и могут быть выполнены параллельными, наклонными или в виде винтовых поверхностей относительно оси. Зубья выполняют или из материала корпуса, или с присоединением к ним режущих пластин из туго плавких материалов. Регулирование диаметра D, длины 1 и угла ч рабочей части инструмента производится деформацией зубьев в осевом направлении путем поджатия торца зубьев винтом 6.
При изготовлении инструмента на наружной и внутренней. поверхностях трубчатои заготовки прорезают углубления 5, вдоль оси выполняют целевидные продольные пазы на месте будущих стружечных кана988466 вок и сжимают заготовку в осевом направлении. В утоненных местах зубья сгибаются и приобретают трапецевидную форму.
Затем производят термо- и мехобработку.
При изготовлении регулируемого инструмента с дугообразными зубьями (фиг. 4) углубления можно не делать. Углубления 5 облегчают упругое деформирование и обеспечивают прилегание зубьев к поверхности обрабатываемого отверстия.
Для снятия заусенцев с внутренней поверхности трубной заготовки, полученных в результате различных видов механической обработки, например при сверлении, вращающийся инструмент, наружный диаметр D которого больше максимального внутреннего диаметра трубы, вводят в отверстие. Под действием радиальных сил зубья сжимаются и при относительном осевом перемещении инструмента и трубы происходит съем заусенцев, а при обратном движении дополнительная зачистка кромок пересечения поверхностей.
Инструментом с упругодеформируемыми зубьями можно обрабатывать детали, у которых размеры внутреннего диаметра колеблются в пределах допуска, внутренний диаметр которых конический с небольшим уклоном и даже ступенчатый, если перепады незначительны. При обработке таких поверхностей меняется диаметр Д, длина рабочей части I углы заборного конуса ч, форма зубьев и ширина стружечных канавок.
При снятии заусенцев с внутренних поверхностей, имеющих точный внутренний диаметр, можно применять инструмент, показанный на фиг. 3. Диаметр D инструмента сразу настраивают на жесткий размер, который не меняется в процессе работы. Этот вид инструмента можно применять для обработки отверстий, например, при развертывании, зенкеровании и др. В этом случае пространство под зубьями используется как дополнительный объем стружечных канавок.
Это обстоятельство особенно важно при обработке материалов, когда образуется большой объем стружки, например при обработке дл и нных отверстий.
Предложенный инструмент позволяет повысить производительность труда и качество обработки отверстий за счет расширения технологических возможностей инструмента.
t5
Формула изобретения
1. Регулируемый инструмент для обработки отверстий, содержащий корпус, хвостовик, упругодеформируемые зубья, расположенные с возможностью радиального перемещения и имеющие режущие и калибрующую части, и механизм регулирования перемещения зубьев, отличающийся тем, что, с целью расширения технологических возможностей за счет изменения длины и угла рабочей части путем деформирования зубьев в осевом направлении, механизм регулирования установлен с возможностью взаимодействия с торцами зубьев. зо
Источники информации, принятые во внимание при экспертизе
1. Патент ФРГ № 910020, кл. 49 с 27/04, опублик. 1954.
988466
А-А тизл
