Реферат

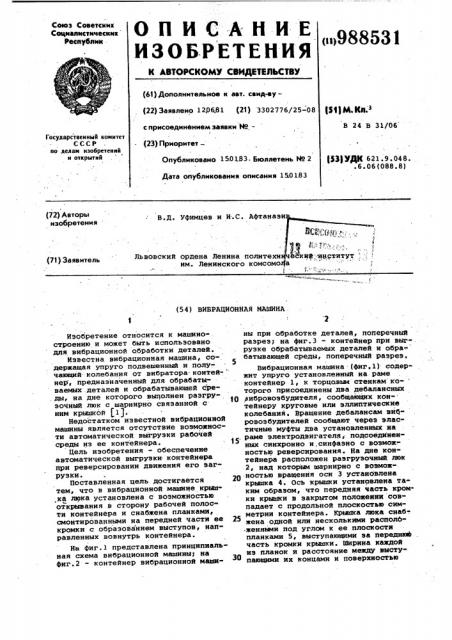

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саеоз Советских

Социалистических

Республик

<п>988531 (61) Дополнительное к авт. свид-ву— (22) Заявлено 12Д681 (21) 3302776/25-08 с присоединением заявки Йо(23) Приоритет

Опубликовано 1501.83 бюллетень Йо 2

Р М g+ з

В 24 В 31/06

Государствеииый комитет

СССР по .делам изобретеиий и открытий (33}УДК 621.9.048. .6.06(088.8) Дата опубликования описания 150 183 (72) Авторы изобретения

В.Д. Уфимцев и И.С. Афтаназ львовский ордена ленина полнтехннч к т(т;"ицдтиту нм. Ленинского комсомола

1 (71) Заявитель (54) ВИБРАЦИОННАЯ МАШИНА

Изобретение относится к машиностроению и может быть использовано для вибрационной обработки деталей.

Известна вибрационная машина, со-. держащая упруго подвешенный и получающИй колебания от вибратора- контей- нер, предназначенный для обрабатываемых .деталей и обрабатывающей сре,ды, на дне которого выполнен разгрузочный люк с шарнирно связанной с ним крышкой (1j.

Недостатком известной вибрационной машины является отсутствие возможности автоматической выгрузки рабочей среды иэ ее контейнера. 15

Цель изобретения — обеспечение автоматической выгрузки контейнера при реверсировании движения его загрузки. поставленная цель достигается 20 тем, что в вибрационной машине крыш.ка люка установлена с возможностью открЫвания в сторону рабочей полости контейнера и снабжена планками, смонтированными на передней части ее 25 кромки с образованием выступов, направленных вовнутрь контейнера.

На фиг.1 представлена принципиальная схема внбрационной машины; на фиг.2 — контейнер вибрационной машины при обработке деталей, поперечный разрез; на фиг.3 — контейнер при выгрузке обрабатываемых деталей и обра-. батывающей среды, поперечный разрез.

Вибрационная машина (фиг.1)- содержит упруго установленный на раме контейнер 1, к торцовым стенкам которого присоединены два дебалансных ,юибровозбудителя, сообщающих кОн« тейнеру круговые или эллиптические колебания. Вращение дебалансам ви4ровозбудителей сообщают через эластичные муфты два установленных на раме электродвигателя, подсоединенных синхронно и,синфазно с возмож-. ностью реверсирования. На дне контейнера расположен разгрузочный люк

2, над которым шарнирно с возможностью вращения ocR 3 установлена

xpamnca 4. Ось крышки установлена таким образом, что передняя часть кромки крьхаки в закрытом положении совпадает с продольной плоскостью симметрии контейнера. Крышка люка снаб-. жена одной или несколькими распол6-женнююи под углом к ее плоскости планками 5, выступающими за переднххЬ часть кромки крышки. ширина каждой из планок и расстояние между выступающими их концами и поверхностью

988531 контейнера превышают максимальный размер гранул обрабатывающей среды.

На раме вибрационной машины под разгрузочным люком контейнера установлена пересеивающая дека 6, предназначенная для разделения обрабатываемых деталей и гранул обрабатывающей среды, под которой расположена тара для их сбора (не показана) ° С целью полного удаления обрабатывающей среды и деталей при разгрузке днище контейнера и крышка люка выполнены профильными с углами наклона в сторону разгрузочного люка

5 — 10

Загрузку обрабатываемых деталей и обрабатывающей среды производят 15 при опущенной в крайнее нижнее положение крышке разгрузочного люка. Контейнеру сообщают колебания, под действием которых обрабатываемые детали и обрабатывающая среда движутся про- 29 тив часовой стрелки (фиг.2), прижимая крышку люка к днищу контейнера и препятствуя ее самопроизвольному открыванию.

По завершении обработки измене- . р нием направления вращения валов электродвигателей осуществляют реверс колебаний контейнера. Обрабатываемые детали и обрабатывающая среда движутся при этом в противоположном направлении (по часовой стрелке) (фиг.3). Гранулы обрабатывающей среды проникают под планки крышки разгрузочного люка, создавая давление на них, под действием котоРого крыш- 3 ка плавно поворачивается в верхнее положение, раскрывая тем самым разгрузочный люк. Гранулы обрабатывающей среды и обрабатываемые детали просыпаются в разгрузочный люк на просеивающую деку, где разделяются 40 и удаляются в тару.

При необходимости использования в технологической операции вибрационной обработки деталей поверхностно-активных веществ вибрационная машина снабжается системой подачи и удаления жидкости; а зазор между крышкой разгрузочного люка и кромкой люка используется в этом случае в качестве сливного отверстия.

Предлагаемая вибрационная машина позволяет существенно сократить вспомогательное время при обработке деталей, механизировать выгрузку обрабатываемых деталей и обрабатывающей среды из контейнера, уменьшить долю ручного труда при обслуживании вибрационной машины, улучшить условия труда обслуживающего персонала при использовании в качестве поверхностно-активных веществ опасных для человека химических соединений, Формула изобретения

Вибрационная машина, содержащая упруго подвешенный и получающий колебания от вибратора контейнер, предназначенный для обрабатываемых деталей и обрабатывающей среды, на дне которого выполнен разгрузочный люк с шарнирно связанной с ним крышкой, отличающаяся тем, что, с целью обеспечения автоматической выгрузки контейнера при реверсировании движения его загрузки, крышка люка. установлена с воэможностью открывания в сторону рабочей полости контейнера и снабжена планками„ смонтированными на передней части ее кромки с образованием выступов, направленных вовнутрь контейнера.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 569439, кл. В 24 В 31/06,12.04.76.
