Способ электрохимической полировки изделий из золотых сплавов

Способ электрохимической полировки изделий из золотых сплавов

Иллюстрации

Показать все

Реферат

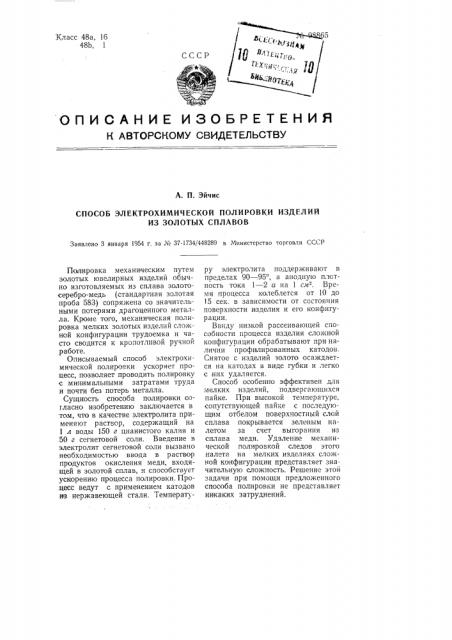

Класс 48а, 16

48Ь, 1

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. П. Эйчис

СПОСОБ ЭЛЕКТРОХИМИЧЕСКОЙ ПОЛИРОВКИ ИЗДЕЛИЙ

ИЗ ЗОЛОТЫХ СПЛАВОВ

Заявлено 3 января 1954 г за .% 37-1734/448289 в Министерство торговли СССР

Полировка механическим путем золотых ювелирных изделий обычно изготовляемых из сплава золотосеребро-медь (стандартная золотая проба 583) сопряжена со значительными потерями драгоценного металла. Кроме того, механическая полировка мелких золотых изделий сложной конфигурациями трудоемка и часто сводится к кропотливой ручной работе.

Описываемый способ электрохимической полировки ускоряет процесс, позволяет проводить полировку с минимальными затратами труда и почти без потерь металла.

Сущность способа полировки согласно изобретению заключается в том, что в качестве электролита применяют раствор, содержащий на

1 л воды 150 г цианистого калия и

50 г сегнетовой соли. Введение в электролит сегнетовой соли вызвано необходимостью ввода в раствор продуктов окисления меди, входящей в золотой сплав, и способствует ускорению процесса полировки. Процесс ведут с применением катодов ив нержавеющей стали. Температуру электролита поддерживают в пределах 90 — 95, а анодную плотность тока 1 — 2 а на 1 см . Время процесса колеблется от 10 до !

5 сек. в зависимости от состояния поверхности изделия и его конфигурациии.

Ввиду низкой рассеивающей споco6HocTII процесса изделия сложной конфнгуоации обрабатывают при наличии профилированных катодов.

Снятое с изделий золото осаждается на катодах в ви де губки и легко с них удаляется.

Способ особен но эффективен для мелких изделий, подвергающихся пайке. При высокой температуре, сопутствующей пайке с последующим отбелом поверхностный слой сплава покрывается зеленым налетом за счет выгорания из сплава меди. Удаление механической полировкой следов этого налета на мелких изделиях сложной конфигурации представляет значительную сложность. Решение этой задачи при помощи предложенного способа полировки не представляет никаких затруднений.

¹ 98865

Предмет изобретения

Отв. редактор И. В. Макаров. 1 106925 от 16/XII 1955 г. Стаидартгиз. Объем 0,125 ii. л. Тираж 400. Цена 25 иод

Зак. а 2368

Типография Госфиииздата. Москва, ул. Куйбышева, 9.

1. Способ электрохимической полировки изделий из золотых сплавов, в частности, сплавов, содержащих золото-серебро-медь, о т л.ичающийся тем, что, с целью ускорения протекания этого процесса, в качестве электролита применяют раствор, содержащий на 1 л воды

150 г ци ани стого калия и 50 г сегнето вой соли.

2. Прием выполнения способа по и. 1, отличающийся тем, что процесс полировки ведут при температуре электролита 90 — 95 и при анодной плогностк электрического тока 1 — 2 а на 1 см .
