М 9888Ь

1 ласс 42к, 18о2

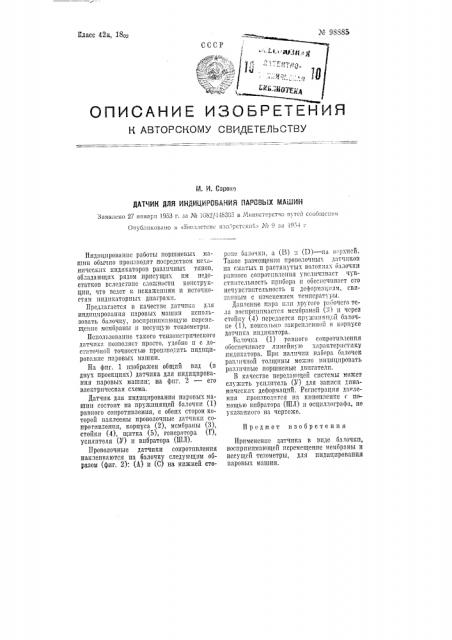

СССР описания изоьгкткния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. И. Сарово

ДАТЧИН ДЛЯ ИНДИЦИРОБАНИЯ ПАРОВЫХ МАл11ИН

Заявлено 27 января !953 r. за № 1682/-1-13303 в Ь1и1нпстерство утсб сооб)ценив

Опубликовано в «Вюллстснс изобрстсннб". № 9 за 1ол4 с

Предмет изобретення

Индицирование работы поршневых машин ооычпо произгодят посредством мсханпческпх индикаторов различных типов, обладающпх рядом прпсущпх м недостатков вследствие слол;ности EOHcTp) ции, что ведет к искажениям и нсточностям пндпкаторных диаграмм.

Предлагается в качестве датчпка д:гя индпцированпя паровых машин использовать балочку, воспрпппмающую перемещение мембраны п несущую тензометры.

Пспользованпе такого тснзометрпчсского датчик"",позв,о:ляет просто, удооно п с достаточной точностью пропзводпть индпцирогаипс паровых машин.

На фпг. 1 зображен общпй впд (в двух проекциях) датчика для пндицпрования паровых машин; на фпг. 2 — его электрическая схема.

Датчик 11ëÿ нндицирования паровых машин состопт пз пружинящей балочки (1) равного сопротивления, с обеих сторон которой наклеены проволочные датчики сопротивления, корпуса (2), мембраны (3), стойки (4), щитка ®, генератора (Г), усилнтеля (У) и впбратора (ШЛ).

Проволочные датчики сопротпвленпя наклеиваются на балочку следу1ощпм образом (фиг. 2): (А) и (С) на нижней стороне оалочки, а (Б) -i (D) — иа верхней.

Такое размещение проволочных датчпков па сжатых п растянутых волокнах оалочкп равного сопротивления увеличивает чувстг,.псльность прибора и обеспечивает clî нечувствительность Ii деформациям, связанным с изменением температуры.

Давление пара плп другolо 1н|бочсго тела воспрпнпмастся л1смбраной (, 1) и через стойку (4) передается пружнвяи,сй балочке (1), консольио закрепленной в корпусе датчпка пиднкатора.

Палочка (1) равного сопротпвленпя обеспечивает линейную характеристику индикатора,. Прп наличии набора балочск различноп толщины можно индицировать разлпчиые поршневые двпгателп.

В качестве персда1ощей системы может служить усилитель (У) для записи динамических деформаций. Регистрация данлсипя производится на EIIHorlëor!Áo Г помощью впбратора (IIIJI) rr осциллографа, не указанного на чертеже.

Прпмененпе датчика в виде балочки, воспринимающей перемещение мембраны и несущей тезометры, для пндицировапия паровых машин.

Фиг. 1

8 88ñ
