Реферат

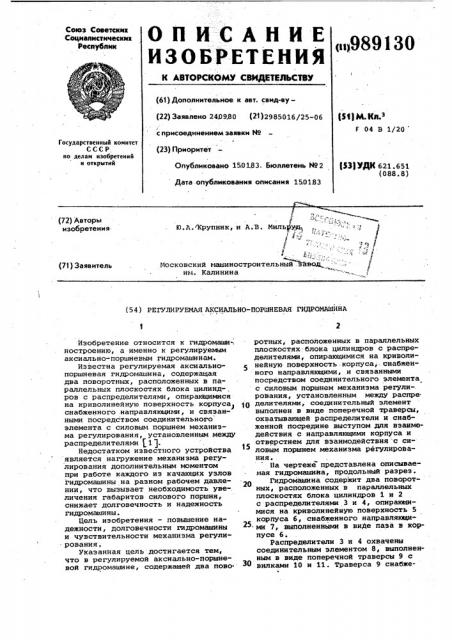

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. сеид-ву(22) Заявлено 240980 (2>)2985016/25-06

Союз Соеетскигг

Социалист ическигг

Республик вгг989130 (И) М. Кл.з

F 04 В 1/20 с присоединением заявки Йо

I (23) Приоритет

Государственный комитет

СССР но делам изобретений н открытий

Опубликовано 150133. Бюллетень N92

t$3) УДК 6.21.651 (088.8) Дата опубликования описания 150183 с

° . г

tO ° A. ðóï8Hê, H A.B. Мильруд»

Е:"."

c: ю. 1

Московский гаашиностроительныйЪавод. им. Калинина (72) Авторы изобретения (71) Заявитель (54 ) РЕГУЛИРУЕМАЯ AhCHAJIbHO-ПОРШНЕВАЯ ГИДРОМАШИНА

Изобретение относится к гидромаши-, ностроению, а именно к регулируемым аксиально-поршневым гидромашинам.

Известна регулируемая аксиальнопоршневая гидроглашина, содержашая два поворотных, расположенных в параллельных плоскостях блока цилинд-, ров с распределителями, опирающимися на криволинейную поверхность корпуса, снабженного направляющими, и связанными посредством соединительного элемента с силовым поршнем механизма регулирования, установленным между распределителями (1).

Недостатком известного устройства является нагружение механизма регулирования дополнительным моментом прн работе каждого из качающих узлов гидромашины на разном рабочем давлении, что вызывает необходимость уве-. личения габаритов силового поршня, снижает долговечность и надежность гидромашины.

Цель изобретения — повышение надежности, долговечности гидромашины и чувствительности механизгга регулирования.

Указанная цель достигается тем, что в регулируемой аксиально-поршневой гидромашине, содержащей два пово ротных, расположенных в параллельных плоскостях:блока цилиндров с распределителями, опирающимися на криволинейную поверхность-корпуса, снабженного направляющими, и связанными посредством соединительного элемента с силовым поршнем механизма регули-. рования, установленным между распре. ггпу делителями, соединительный элемент выполнен в виде поперечной траверсы, охватывающей распределители и снабженной посредине выступом для взаимодействия с направляющими корпуса и отверстием для взаимодействия с силовым поршнем механизма регулирования..

На чертеже представлена описываемая гидромашииа, продольный разрез.

Гидромашина содержит два поворотных, расположенных в параллельных плоскостях блока цилиндров 1 и 2 с распределителями 3 и 4, опирающимися на криволинейную поверхность 5 корпуса 6, снабженного направляющи25 ми 7, выполненными в виде пава в корпусе 6.Распределители 3 и 4 охвачены соединительным элементом 8, выполненным в виде поперечной траверсы 9 с вилками 10 и 11. Траверса 9 снабже
