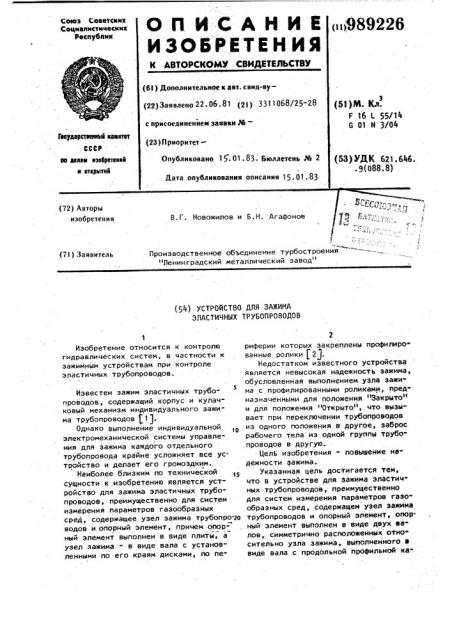

Изобретение относится к контролю гидравлических систем, в частности к зажимным устройствам при контроле эластичных трубопроводов.

Известен зажим эластичных трубоS проводов, содержащий корпус и кулачковый механизм индивидуального зажима трубопроводов (1).

Однако выполнение индивидуальной электромеханической системы управления для зажима каждого отдельного трубопровода крайне усложняет все устройство и делает его громоздким.

Наиболее близким по технической сущности к изобретению является устройство для зажима эластичных трубопроводов, преимущественно для систем измерения параметров тазообразных сред, содержащее .узел зажима трубопро.zo водов и опорный элемент, причем опорный элемент выполнен в виде плитй, а узел зажима - в виде вала с установленными по его краям дисками, по пе2 риферии которых закреплены профилированные ролики (2j.

Недостатком известного устройства является невысокая надежность зажима, обусловленная выполнением узла эажи" ма с профилированными роликами, предназначенными для положения "Закрыто" и для положения "Открыто", что выэы" вает при переключении трубопроводов из одного положения в другое, заброс рабочего тела из одной группы трубопроводов в другую.

Целб изобретения " повышение на" дежности зажима.

Укаэанная цель достигается тем, что в устройстве для зажима эластичных трубопроводов, преимущественно для систем измерения параметров газо" образных сред, содержащем узел зажима трубопроводов и опорный элемент, опор. ный элемент выполнен в виде двух валов, симметрично расположенных отно" сительно узла зажима, выполненного в виде вала с продольной профильной ка3 98922 навкой, образованной в поперечном сечении радиусом, центр которого лежит на линии, параллельной оси этого вала и отстоящей от него на расстоянии

a=r+г +С! 5 где r - радиус вала опорного элемента; .r< - радиус вала узла зажима; — зазор между валом опорного элемента и валом узла зажи- !О ма, при этом

re 2г + r где r - -радиус сечения профильной канавки. !5

На фиг. 1 изображено устройство для зажима эластичных трубопроводов, общий вид; на фиг. 2 - схема располо жения валов; на Фиг. 3 - схема измерения параметров парового потока.

Устройство для зажима эластичйых трубопроводов содержит опорный элемент в виде двух валов 1 и 2, узел

° зажима в виде вала 3 с продольной профильной канавкой 4, образованной радиусом 5, центр 6 которого лежит на линии (не показана), параллельной оси 7 этого вала. Валы 1 и 2 расположены относительно вала 3 с зазором 8.

Устройство также содержит корпус

9, приемники 10 давления, расположенные на наружном ободе 11 проточной части 12 турбины (не показана) и соединенные посредством трубопроводов !

3 с источником 14 стабилизированного давления, а посредством трубопроводов 15 - с электрическими измерительными преобразователями 1б давления. Устройство для зажима эластичных трубопроводов соединено с шаго" вым электродвигателем 17.

Предложенное устройство работает в двух режимах: измерения и продувки.

При режиме измерения в исходном положении вал 3 поворачивается по ча- "5 совой стрелке таким образом, что профильная канавка 4 находится между валами 1 и*2 и, следовательно, трубо- проводы 13 и !5 зажаты. Поворачиваясь по часовой стрелке, вал 3 занима- 5О ет положение, когда профильная канавка 4 находится напротив вала 2, открывая тем самым трубопроводы 1, а трубопроводы 13 попрежнему зажаты.

Давление парового потока через прием" зз ники 10 давления по трубопроводам 15поступает в электрические измерительные преобразователи 16 давления, электрические сигналы которых направляются в накопитель данных.

В режиме продувки вал 3, поворачиваясь против часовой стрелки, занимает положение„ когда профильная канавка 4 расположена между валами 1 и 2, и трубопроводы 13 и 15 зажаты. При дальнейшем повороте вала 3 трубопроводы 13 открываются, а трубопроводы

1 остаются зажатыми. При этом воздух от источника 14 стабилизированного давления поступает в трубопроводы !3 и продувает их. Через приемники !0 давления воздух вместе с конденсатом сбрасывается в проточную часть 12 тур— бины. Поворачиваясь по часовой стрелке, вал 3 вновь занимает исходное положение.

Изобретение позволяет повысить надежность зажима, так как выполнение опорного элемента в виде двух валов обеспечивает необходимую последовательность зажима трубопроводов при переходе работы всего устройства из режима измерения в режим продувки обеспечивая при этом точность получаемых результатов за счет предотвращения попадания рабочего тела иэ одних трубопроводов в другие.
