Реферат

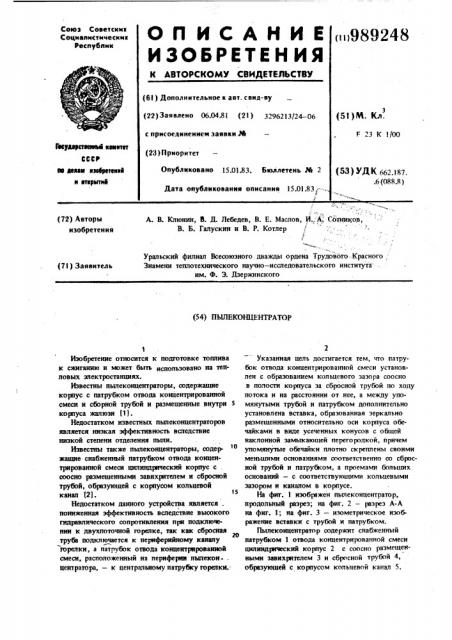

ОП ИСАНИ Е

ИЗ0ЬЕИТИНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< и989248

Союз Советскиа

Социалистических

Республик (6l ) Дополнительное к авт. сеид-ву (22) Заявлено 06.04 81 (21) 3296213g4 06 с присоединением заявки М (23) Прноритет (5t)M. Кл.

F 23К100

Гееударстееннвй квинтет

СССР вв йаяаи язабратеккв и атврыткй

Опубликовано 15.01.83. Бюллетень }та 2 (53) УДК 662.187..6 (088.8 }

Дата опубликования описания 15.01.83;---.

А. В. Клюнин, В. Д, Лебедев, В. Е. Маслов, И., А. Сотииков, В. Б. Галускнн и В. P. Котлер (72) Авторы изобретения « ..

Уральский филиал Всесоюзного дважды ордена Трудового- Красного

Знамени теплотехнического научно — исследовательского института им. Ф. Э. Дзержинского (71) Заявитель (54) ПЫЛЕКОНЦЕНТРАТОР

Изобретение относится к подготовке топлива к сжиганию и может быль использовано на тепловых электростанциях.

Известны пылеконцентраторы, содержащие корпус с патрубком отвода концентрированной смеси и сборной трубой и размещенные внутри 5 корпуса жалюзи (1).

Недостатком известных пылеконцентраторов является низкая эффективность вследствие низкой степени отделения пьши.

Известны также пьшеконцентраторы, содержащие снабженный патрубком отвода концентрированной смеси цилиндрический корпус с . соосно размещенными завихрителем и сбросной трубой, образующей с корпусом кольцевой каны (21. !

Недостатком данного устройства является пониженная эффективность вследствие высокого гидравлического сопротивления при тюдключении к двухпоточной горелке, так как сбросная

20 труба подключается к периферийному каналу горелки, а патрубок отвода концентрированной смеси, расположенный на периферии пъшекон- . центратора, — к центральному патрубку горелки..

Указанная цель достигается тем, что патрубок отвода концентрированной смеси установлен с образованием кольцевого зазора соосно в полости корпуса за сбросной трубой по ходу потока и на расстоянии от нее, а между упомянутыми трубой н патрубком дополнительно установлена вставка, образованная зеркально размещенными относительно оси корпуса обечайками в виде усеченных конусов с общей наклонной замыкающей перегородкой, причем упомянутые обечайки плотно скреплены своими меньшими основаниями соответственно со сбросной трубой и патрубком, а проемами больших оснований — с соответствующими кольцевыми зазором и каналом в корпусе.

На фиг. 1 изображен пылеконцентратор, продольный разрез; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — изометрическое изображение вставки с трубой н патрубком.

Пылеконцентратор содержит снабженный патрубком 1 отвода концентрированной смеси цилиндгический корпус 2 с соосно размещенными завихрителем 3 и сбросной трубой 4, обраэукяцей с корпусом кольцевой канал 5. I

Пьшеконцентратор работает следующим образом.

Аэросмесь поступает в корпус 2 и закручивается эавихрителем 3. Под воздействием центробежных сил пыль концентрируется у стенок корпуса 2 в вйде аэросмеси, проходит по кольцевому каналу 5 и через обечайку

8 поступает в патрубок 1 отвода концентрированнон смеси. Слабозапыленный агент поступает в сбросную трубу 4 и через обечайку 7 и кольцевой зазор 6 отводится из пыл еконцентратора.

Таким образом, концентрированная смесь отводится из пылеконцентратора по центру, а слабозапыленный агент — по периферии, что позволяет повысить эффективность,за счет снижения пщравлнческого сопротивления пылесистемы и упрощает компановку предло25

3 989248

Патрубок 1 установлен с образованием кольцевого зазора 6 соосно в полости корпуса 2 за сбросной трубой 4 по ходу потока и на расстоянии от нее. Между патрубком 2 и сбросной трубой 4 дополнительно установлена вставка, образованная зеркально размещенными относительно оси корпуса обечайками 7 и 8 в виде усеченных конусов с общей наклонной замыкающей перегородкой 9. Обечайка 7 своим меньшим основанием плотно скреплена со сброс- 10 ной трубой 4, а обечайка 8 — с патрубком 1 отвода концентрированной смеси.

Проемами больших оснований обечайка 7 плотно скреплена с кольцевым зазором 6, а обечайка 8 — с кольцевым каналом 5.

4 женного пылеконцентратора с двухпоточной горелкой.

Фо рмула изобретения . Пылеконцентратор, содержащий снабженный патрубком отвода концентрированной смеси цилиндрический корпус с соосно размещенными завихрителем и сбрасной трубой, образующей с корпусом кольцевой канал, о т л и ч аю шийся тем, что, с целью повышения эффективности путем снижения гидравлического сопротивления, патрубок отвода концентрированной смеси установлен с образованием кольцевого зазора соосно в полости корпуса за сбросной трубой по ходу потока и на расстоянии от нее, а между упомянутыми трубой и . патрубком дополнительно установлена вставка, образованная зеркально размещенными относительно оси корпуса обечайками в виде усечен. ньгх конусов с общей наклонной замыкающей перегородкой, причем упомянутые обечайки плотно скреплены своими меньшими основаниями соответственно со сбросной трубой и патрубком, а проемами больших оснований — с соответствующими кольцевыми зазором и каналом в корпусе.

Источники информации, принятые во внимание прн экспертизе

1. Маслов В. Е. Пылеконцентраторы в топочной технике. М., Энергия",,1977, с. 283.

2. Авторское свидетельство СССР М 416522, кл. F 23 К 1!00, 1971.
