Трубная решетка горизонтального теплообменника
Иллюстрации
Показать всеРеферат

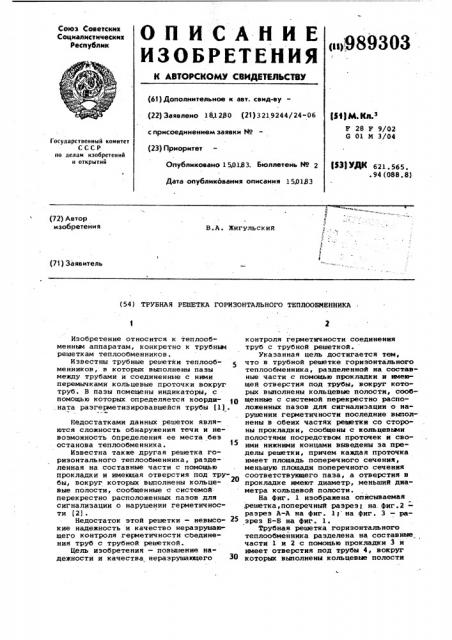

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
{u>i989303 (61) Дополнительное к авт. свид-ву (22) Заявлено 18>. 230 (21) 3219244/24-06
Р М g+ з
Р 28 F 9/02
G 01 М 3/04 с присоединением заявки ¹
Государственный комитет
СССР по делам изобретений и открытий (23) Приоритет
Опубликовано 150183. Бюллетень № 2
Дата опубликования описания 150133
Р ) ЮК 621. 565..94(088.8) (772) Автор изобретения
В.А ° Жигульский (71) Заявитель (54) ТРУБНАЯ РЕШЕТКА ГОРИЗОНТАЛЬНОГО ТЕПЛООБМЕННИКА
Изобретение относится к теплообменньм аппаратам, конкретно к трубньи решеткам теплообменников.
Известны трубные решетки теплообменников, в которых выполнены пазы между трубами и соединенные с ними перемычками кольцевые проточки вокруг труб. В пазы помещены индикаторы, с помощью которых определяется координата раэгерметиэировавшейся трубы (1) .
Недостатками данных решеток являются сложность обнаружения течи и невозможность определения ее места без останова теплообменника. 15
Известна также другая решетка горизонтального теплообменника, разделенная на составные части с помощью прокладки и имеющая отверстия под трубы, вокруг которых витолнены кольцевые полости, сообщенные с системой перекрестно расположенных пазов для сигнализации о нарушении герметичности (2) °
Недостаток этой решетки — невысо- 25 кие надежность и качество неразрушающего контроля герметичности соединения труб с трубной решеткой.
Цель изобретения — повышение надежности и качества нераэрушающего ЗО контроля герметичности соединения труб с трубной решеткой.
Указанная цель достигается тем, что в трубной решетке горизонтального теплообменника, разделенной на составные части с помощью прокладки и имеющей отверстия под трубы, вокруг которых выполнены кольцевые полости, сообщенные с системой перекрестно расположенных пазов для сигнализации о нарушении герметичности последние выполнены в обеих частях решетки со стороны прокладки, сообщены с кольцевыми полостями посредством проточек и своими нижними концами выведены эа пределы решетки, причем каждая проточка имеет площадь поперечного сечения, меньшую площади поперечного сечения соответствукщего паза, а отверстия в прокладке имеют диаметр, меньший диаметра кольцевой полости.
На фиг. 1 изображена описываемая решетка, поперечный разрез; на. фиг.2— разрез A-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1.
Трубная решетка горизонтального теплообменника разделена на составные части 1 и 2 с помощью прокладки 3 и имеет отверстия под трубы 4, вокруг которых выполнены кольцевые полости
989303
5 и 6, сообщенные с системой перекрестно расположенных пазов 7 и 8 для сигнализации о нарушении герметичности. Пазы 7 и 8 выполнены под острьм углом к вертикали в обеих частях 1 и
2 решетки со стороны прокладки 3, сообщены с кольцевыми полостями 5 и 6 посредством проточек 9 и 10 и своими нижними концами выведены за пределы решетки, причем каждая проточка 9 и
10 соединена с кольцевой полостью 5 и 6 всей нижней части и имеет площадь поперечного сечения, меньшую площади поперечного сечения соответствующего паза 7 и 8, а отверстия 11 в прокладке 3 имеют диаметр, меньший диаметра кольцевой полости 5 и 6. 15
Координата текущей трубы 4 определяется по наличию течи в одном из пазов 7 и течи в одном из пазов 8, у которых общей может быть только одна труба 4. При этом по интенсивности . 2Q вытекания жидкости из пазов 7 и 8 определяется степень разгерметизации соединения труб с. трубной р"шеткой, а по разности интенсивности вытекания жидкости иэ пазов 7 и 8 определяется часть 1 или 2 решетки, в которой по-. является неплотность соединения с трубой 4.
Изобретение позволяет повысить надежность и качество неразрушающего контроля герметичности соединения труб с трубной решеткой беэ останова теплообменника.
Формула изобретения
Трубная решетка горизонтального теплообменника, разделенная на составные части с помощью прокладки и имеющая отверстия под трубы, вокруг которых выполнены кольцевые полости, сообщенные с системой перекрестно расположенных пазов для сигнализации о нарушении герметичности, о т л и ч аю щ а я с я тем, что, с целью повышения надежности и качества неразрушающего контроля герметичности соединения труб с трубной решеткой, пазы выполнены в. обеих частях решетки со стороны прокладки, сообщены с кольцевыми полостями посредством проточек и своими нижними концами выведены эа пределы решетки, причем каждая проточка имеет площадь поперечного сечения, меньшую площади поперечного сечения соответствующего паза, а отверстия в прокладке имеют диаметр, меньший диаметра кольцевой полости.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9 564508, кл. F 28 D 7/00, 1977.
2. Авторское свидетельство СССР по заявке 9 2775068, кл. F 28 F 9/02, 25.01.80.
A-А
