Реферат

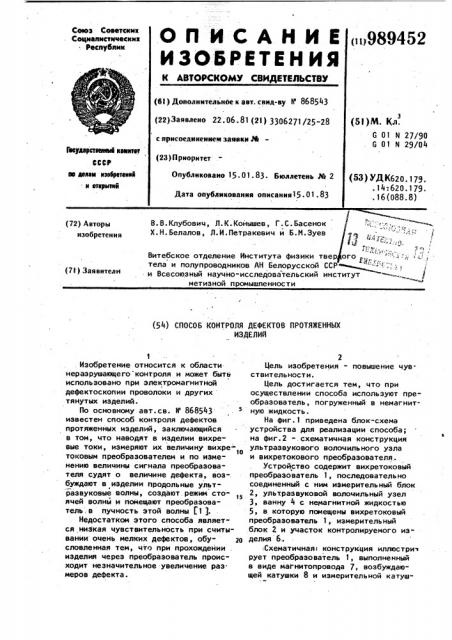

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. спид-ву И 868543 (22) Заявлено 22. 06. 81 (21) 3306271/25-28 с присоединением заявки М

Семэз Севетскмк

Соцмаиистнческнк Республик

«i>989452 (51)М. Кл.

0 01 М 27/90

G 01 М 29/04

Гееударстееевй кемятет

CCCP ве лавам кэееретеиик и етквытий (23) Приоритет

Опубликовано 15.01.83. Бюллетень № 2 (53) УД К620. 179. .14;620.179. . 16 (088. 8) Дата опубликования описания15.01.83

В.В.Клубович, Л.К.Конышев, Г.С.6асенок

Х.Н.6елалов, Л.И.Петракевич и 6.И.Зуев (72) Авторы изобретения

Витебское отделение Института физики тве тела и полупроводников АН Белорусской СС и Всесоюзный научно-исследовательский ин метизной промышленности (7t) Заявители (54) СПОСОБ КОНТРОЛЯ ДЕФЕКТОВ ПРОТЯЖЕННЫХ

ИЗДЕЛИЙ

Цель изобретения - повышение чувствительности.

Цель достигается тем, что при осуществлении способа используют преобразователь, погруженный в немагнитную жидкость.

На фиг.1 приведена блок-схема устройства для реализации способа; на фиг.2 -.схематичная конструкция ультразвукового волочильного узла и вихретокового преобразователя.

Устройство содержит вихретоковый преобразователь 1, последовательно соединенный с ним измерительный блок

2, ультразвуковой волочильный узел

3, ванну 4 с немагнитной жидкостью

5, в которую помещены вихретоковый преобразователь 1, измерительный блок 2 и участок контролируемого изделия 6..

:Схематичная конструкция иллюстри рует преобразователь 1, выполненный в виде магнитопровода 7, возбуждающей катушки 8 и измерительной катуш1 . Изобретение относится к области неразрушающего контроля и может быть использовано при электромагнитной дефектоскопии проволоки и других тянутых изделий.

По основному авт.св. к 868543 известен способ контроля дефектов протяженных изделий, заключающийся в том, что наводят в иэделии вихревые токи, измеряют их величину вихре- токовым преобразователем и по изменению величины сигнала преобразователя. судят о величине дефекта, воз-. буждают в изделии продольные ультразвуковые волны, создают режим сто- 1 ячей волнй и помещают преобразователь,в пучность этой волны (1 1.

Недостатком этого способа является низкая чувствительность при считывании очень мелких дефектов, обу- щ словленная тем, что при прохождении . изделия через преобразователь происходит незначительное увеличение раз. меров дефекта.

4 i ф 1::a . Х:».. Е

Ф 7 е р ого „„" --- -".- :;,, ститут =.-.. /

3 98945 ки 9, узел 3, выполненный в виде волновода 10, волоки 11, запрессованной на конце (в пучности ) волновода.

10, ультразвукового возбудителя 12, соединенного с волноводом 10 через 5 которые проходит изделие 6, отражающего ролика 13. Иагнитопровод 7, возбуждающая катушка 8, измерительная катушка 9, отражающий ролик 13 и участок контролируемого изделия о

6 помещены в ванну 4 с немагнитной жидкостью (водой) 5. На фиг.2 изображены также эпюры ультразвуковых колебаний: 14 - ультразвукового возбудителя 12 с волноводом 10 и волокой ll;,i5

15 - ультразвуковых колебаний изделия

6 после выхода из волоки 11; 16— ультразвуковых колебаний проволоки до входа в волоку 11.

Способ осуществляется следующим образом.

Изделие (проволоку ) 6 пропускают через узел 3 и зазор преобразователя

1, помещенного в ванну 4 с немагнитной жидкостью 5. Сигнал с преобразователя 1 поступает на блок 2; откуда считывают значения величины дефекта.

При этом изделие 6 пропускают через ультразвуковой возбудитель 12, волновод 10 отверстие в волоке 11 узл

3, ванну 4 с немагнитной жидкостью (водой ) 5, зазор магнитопровода 7, отражающий ролик l3 и закрепляют на тянущем барабане с приводным меха-. низмом (не показаны ). Включают ультразвуковой возбудитель 12, при этом вдоль изделия 6 распространяется ультразвуковая волна. В пучности волны установлен преобразователь 1 с возбуждающей катушкой 8 и измеритель; 4О ной катушкой 9, сигнал которой сни мают на блок 2. После этого включают приводной механизм тянущего барабана и наматывают на него изделие 6.

2 4

При наличии дефекта немагнитная жидкость 5 под действием ультразвуковых колебаний е пучности колебаний проникает в него и вызывает его расклинивание, что увеличивает размеры дефекта. Наличие расклиненного с увеличенными линейными размерами дефекта в зазоре магнитопровода 7 создает большее неоднородное электромагнитное поле. Колебания такого дефекта еще больше усиливают неоднородность магнитного поля, что вызывает уменьшение сигнала в катушке 9, так как увеличивается сопротивление магнитному потоку в зазоре магнитопровада 7 путем увеличения сопротивления вихревому току, находящемуся в изделии 6. Колебания дефекта как бы увеличивают его размеры, что изменяет величину магнитного потока, а это позволяет выявлять более мелкие дефекты.

Проникновение жидкости вследствие ультразвукового капиллярного эффекта в дефекты и расклинивание их позволяет выявлять очень мелкие дефекты из-за еще большего увеличения их линейных размеров, и тем самым повышается чувствительность.

Формула изобретения

Способ контроля дефектов протяженных изделий по авт.св. М 868543,, отличающийся тем, что, с целью повышения чувствительности, при осуществлении способа используют преобразователь, погруженный в немагнитную жидкость.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР 868543, кл. ь 0 1 и 27/90, 1979.
