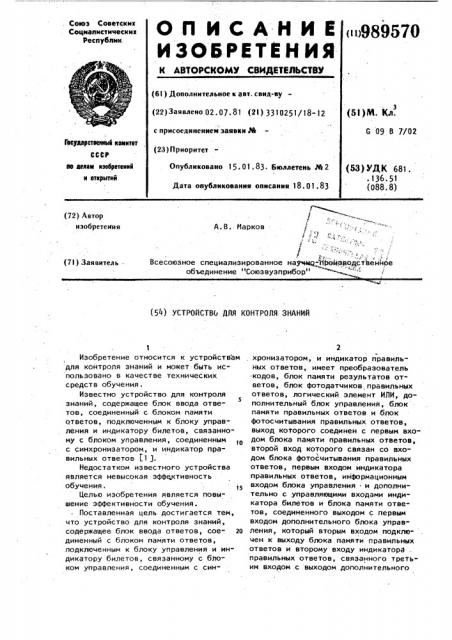

(iu989570

Союз Советских

Социалистических

Республик.

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 02. 07. 81 (21) 3310251/18-12 с присоединением эаявки рй (23) Приоритет

Опубликовано 15. 01. 83. Бюллетень М 2 (51)M. Кл.

G 09 В 7 /02

Госуддретвеильй кемктет

СССР (53) УДК 681. .136.51 (088.8) до аллам кеебретений и открытий

Дата опубликования описания 18 .0 1.83 (72) Автор изобретения

А. В. - Иарков

/ <)

Всесоюзное специализированное на =Нройэродственное объединение "Союзвузприбор" (7I ) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЗНАНИЙ

Изобретение относится к устройствам для контроля знаний и может быть использовано в качестве технических средств обучения.

Известно устройство для контроля

5 знаний, содержащее блок ввода ответов, соединенный с блоком памяти ответов, подключенным к блоку управления и индикатору билетов, связанному с блоком управления, соединенным с синхронизатором, и индикатор правильных ответов C1 ).

Недостатком известного устройства является невысокая эффективность обучения. t5

Целью изобретения является повышение эффективности обучения.

Поставленная цель достигается тем, что устройство для контроля знаний, содержащее блок ввода ответов, сое- zo диненный с блоком памяти ответов, .подключенным к блоку управления и индикатору билетов, связанному с блоком управления, соединенным с син"

2 хронизатором, и индикатор правильных ответов, имеет преобразователь кодов, блок памяти результатов ответов, блок фотодатчиков,правильных ответов, логический элемент ИЛИ, дополнительный блок управления, блок памяти правильных ответов и блок фотосчитывания правильных ответов, выход которого соединен с первым входом блока памяти правильных ответов, второй вход которого связан со входом блока фотосчитывания правильных ответов, первым входом индикатора правильных ответов, информационным входом блока управления и дополнительно с управляющими входами индикатора билетов и блока памяти ответов, соединенного выходом с первым входом дополнительного блока управления, который вторым входом подклю" чен к выходу блока памяти правильных ответов и второму входу индикатора правильных ответов, связанного третьим входом с выходом дополнительного

98957 блока управления и первым входом преобразователя кодов, который вторым входом подключен дополнительно к выходу .блока ввода ответов, а выходом " к первому входу блока памяти ре-5 зультатов ответов, соединенного вторым входом с выходом синхронизатора, а выходом - с первым входом логического элемента ИЛИ, который вторым входом подключен к выходу блока фото- >р датчиков правильных ответов.

Блок .управления имеет задающий генератор, коммутатор, элемент сброса, счетчик циклов, ключ и переключатель

I цикла, при этом выход задающего гене- 15 ратора соединен с первым входом ключа, второй вход которого соединен с управляющим выходом переключателя цикла, а третий вход - с выходом коммутатора, который первым входом связан с выходом элемента сброса и первым входом счетчика циклов, подключенно1 го вторым входом к выходу ключа, а .- выходом - к второму входу коммутатора.

Кроме того, синхронизатор имеет ключи, дешифратор тактов, счетчик и элемент блокировки, соединенный выходом с управляющим входом первого ключа, который выходом подключен к входу счетчика, соединенного выходом со входом дешифратора тактов, первый выход которого соединен со входом элемента блокировки, а вторым выходом - со входом второго ключа, выход которого связан с управляющим входом

35 третьего ключа.

На чертеже приведена функциональная схема устройства.

Устройство содержит блок 1 ввода ответов, блок 2 памяти ответов, инди40 катор 3 билетов, блок 4 управления, дополнительный блок 5 управления, индикатор 6 правильных ответов, блок 7 памяти правильных ответов, блок 8 фотосчитывания правильных ответов, блок 9 фотодатчиков правильных отве45 тов, преобразователь 10 кодов, блок

11 памяти результатов ответов, синхронизатор 12, логический элемент

ИЛИ 13. Блок 1 ввода ответов состоит из клавиатуры 14 и шифратора 15, блок 4 управления состоит из задающего генератора 16, коммутатора 17 задания режимов, элемента 18 сброса, счетчика 19 циклов, ключа 20 и переключателя 21 цикла. Блок 8 фотосчи- 55 тывания правильных ответов содержит фотодатчики 22 и коммутатор 23; ин1дикатор номера билета выполнен на

0 4 дешифраторе 24 и индикаторе 25; индикатор 6 правильных ответов выпол нен на дешифраторах 26 и 27 и индикаторе 28; блок 9 фотодатчиков правильных ответов содержит фотодатчики

29 и индикатор 30; блок 11 памяти результатов ответов выполнен на на-. копителе 31 и адресном счетчике 32; синхронизатор 12 содержит ключи 33 и

34, дешифратор 35 тактов, счетчик

36 тактов, элемент 37 блокировки и ключ 38.

При этом блок фотосчитывания 8 соединен с первым входом блока 7 памяти правильных ответов, второй вход которого связан со входом блока 8 фотосчитывания правильных ответов, первым входом индикатора 6 правильных ответов, информационным входом блока 4 управления и дополнительно с управляющими входами индикатора 3 билетов и блока 2 памяти ответов, соединенного выходом с первым входом ,дополнительного блока 5 управления, который вторым входом подключен к выходу блока 7 памяти правильных ответов и второму входу индикатора 6 правильных ответов, связанного третьим входом с выходом дополнительного блока 5 управления и первым входом преобразователя 10 кодов, который вторым входом подключен дополнительно к выходу блока 1 ввода ответов, а выходом - к первому входу блока 11 памяти результатов ответов, соединенного вторым входом с выходом синхронизатора 12, а выходом — с первым входом логического элемента ИЛИ 13, который вторым входом подключен к выходу блока 9 фотодатчиков правильных ответов.

Выход задающего генератора 16 сое. динен с первым входом ключа 20,второй вход которого соединен с управляющим выходом переключателя 21 цикла, а третий вход - с выходом коммутатора 17, который первым входом связан с выходом элемента 18 сброса и первым входом счетчика 19 циклов, под- ключенного вторым входом к выходу ключа 20, а выходом - ко второму входу коммутатора 17.

Кроме этого, элемент блокировки 37 синхронизатора соединен выходом с управляющим входом ключа 38, который выходом подключен ко входу счетчика

36, соединенного выходом со входом дешифратора 35 тактов, первый выход которого соединен со входом элемен ется с помощью электроуправляемой ! пишущей машинки, которая имеет релейно-диодный дешифратор пятиэначного кода. Импульсы синхронизации с машины поступают на вход счетчика 36 тактов через ключ 38. Состояние счет" ,чика 36-декодируется дешифратором 35 тактов, который управляет подачей информации на печатающее устройство с необходимой временной синхронизацией, определяемой пишущей машиной.

Адрес, по которому осуществляется запись в накопитель 31, определяется состоянием-адресного счетчика -32, который управляется в режиме записи одиночными импульсами, формируемыми при нажатии клавиши циклов, а в режиме чтения - импульсами синхронизации, поступающими на счетчик через ключи 33 и 34. Для распечатки номера

5 . 9895 та 37 блокировки, а вторым выходом со входом ключа 34, выход которого связан с управляющим входом ключа 33.

Принцип работы устройства заключается в сравнении чисел, представ= ленных в двоичном коде-, на стандартной перфокарте и выбранных обучаемым.

Каждому билету отводится две колонки перфокарты. 6 строк одной колонки от водится для номера билета и 15 строк !О на кодировку правильных ответов (3 строки на 1 вопрос). Информация о но-. мере билета необходима для распечат-. ки результатов проверки. Устанавливая с помощью ручки на лицевой па- 15 нели (не показана) номер билета, обучаемый тем самым устанавливает каретку с перфокартой с соответствую° щими колонками против фотодатчиков .. блока 8 фотосчитывания правильных 2Q ответов и блока 9 фотодатчиков. Затем-обучаемый нажатием клавиш блока

l ввода ответов вводит ответы. Блок 1 ввода ответов содержит клавиатуру 14 и шифратор l5. Клавиатура имеет пять 25 кнопок, соответствующих пяти альтер. нативным ответам, С блока ввода от.ветов ответ в двоичном коде записывается 8 блок 2 памяти ответов, причем выбранный ответ на вопрос запи- зо сывается после нажатия клавиши 21 цикла блока 4 управления. Обучаемый с помощью этой клавиши переходит при ответе к следующему вопросу. Адрес., по которому записывается ответ, определяет счетчик 19 циклов. Перед началом ответа на: билет с помощью клавиши элемента 18 сброса устройство устанавливается в режим записи. При этом на вход счетчика 19 циклов через ключ 20 с клавиши 21 циклов поступают одиночные импульсы. После ответа на пятый вопрос счетчик 19 циклов переводит коммутатор 17 задания режимов на режим "Чтение". При этом на вход- счетчика l9 циклов поступают импульсы с задающего генератора 16.

Информация о правильных ответах

° ° считывается фотодатчиками 22 ответов лока 8 фотосчитывания правильных .ответов. Запись правильных ответов в блок 7 производится последовательно.

Для этого необходим коммутатор 23, который поочередно подает на входы блока 7 коды правильных ответов. Комйутатор собран на трех селекторахмультиплексорах. Синхронизацию работы запоминающего устройства и коммутатора осуществляет счетчик 19 цик70 6 лов. Для удобства работы .с устройством служит индикатор 3 номера билета, состоящий из дешифратора 24 и самого индикатора 25, который индицирует состояние счетчика 19 циклов во время записи . Во. время чтения коммутатор .17 задания .режимов запирает дешифратор 24. Как было указано, во время чтения счетчик 21 циклов работает циклично от генератора 16. Таким образом выбирается синхронно,из блока 2 памяти и блока 7 памяти информация соответственно ответов обучаемого и правильных ответов, а затем она сравнивается в дополнительном блоке 5 управления. Одновременно результат сравнения поступает на дешифратор блока 6 и преобразователь кодов

10. Дешифратор 26 блока 6 открыт во время чтения сигналом с коммутатора

17 задания режимов. Если результат, сравнения О, т.е. ответ верный, на соответствующем индикаторе высчитывается "П" (правильно). Если результат сравнения не равен "0", то высвечивается информация правильного ответа поступающая с блока 7 памяти правиль-. ных ответов ° Дешифратор 27 циклов необходим для осуществления динамической индикации, так как одновременно нет результатов сравнения всех пяти ответов. Преобразователь 10 кодов коммутирует на вход накопителя 31 блока 11. памяти результатов ответов.

Накопитель 3-1 является оперативным запоминающим устройством результатов контроля с характернымй ошибками для ,последующей распечатки.

Распечатка результатов осуществля"

989570 билетов имеется блок 9 фотосчитывания, который содержит фотодатчики

29 ответов и индикатор 30. Логический элемент 13 осуществляет сбор всей информации и выдачи ее в определен- 5 ный момент. Он имеет пять ключевых транзисторных схем и реле, соответствующие пяти разрядам двоичного кода.

По окончании распечатки результатов контроля одного билета с дешифратора 35 поступает сигнал на элемент 37 блокировки, который закрывает ключ 38 и выдает сигнал на остановку машины.

Предлагаемое устройство позволяет .увеличить число опрашиваемых обучаемых, обеспечить при более простой конструкции удобство представления информации и сократить аппаратурные 20 затраты.

Использование изобретения повышает эффективность обучения.

Формула изобретения

1. Устройство для контроля. знаний, содержащее блок ввода ответов, соединенный с блоком памяти ответов, зо

1 подключенным к блоку управления и индикатору билетов, связанному с блоком управления, соединенным с синхронизатором, и индикатор правильных ответов, о т л и 4 а ю щ е е с я тем, что, с целью повышения эффективности обучения, оно имеет преобразователь кодов, блок памяти результатов ответов, GltgK фотодатчиков правильных ответов, логический элемент . 4О

ИЛИ, дополнительный блок управления, блок памяти правильных ответов и блок фотосчитывания правильных ответов, выход которого соединен с первым входом блока памяти правильных ответов, 45 второй вход которого связан со входом блока фотосчитывания правильных ответов, первым входом индикатора правильных ответов, информационным входом блока управления и дополнительно с управляющими входами индикатора билетов и блока памяти ответов, соединенного выходом с первым входом дополнительного блока управления, который вторым входом подключен к выходу блока памяти правильных ответов и второму входу индикатора правильных ответов, связанного третьим входом с выходом дополнительного блока управления и первым входом преобразователя кодов, который вторым входом подключен дополнительно к выходу блока ввода ответов, а выходом — к первому входу блока памяти результатов ответов, соединенного вторым входом с выходом синхронизатора, а выходом— с первым входом логического элемента ИЛИ, который вторым входом подключен к выходу блока фотодатчиков правильных ответов.

2. Устройство по и. 1, о т л и— ч а ю щ е е с я тем, что блок управления имеет задающий генератор, коммутатор, элемент сброса, счетчик циклов, ключ и переключатель цикла, при этом выход задаюцего генератора соединен с первым входом ключа, второй вход которого соединен с управляюцим выходом переключателя цикла, а третий вход - с выходом коммутатора, который первым входом связан с выходом элемента сброса и первым входом счетчика циклов, подключенного вторым входом к выходу ключа, а выходом — к второму входу коммутатора. 3. Устройство по и. 1, о т л и .ч а ю щ е е с я тем,что синхронизатор имеет ключи, дешифратор тактов, счетчик и элемент блокировки, соединенный выходом с управляющим входом первого ключа, который выходом подключен к входу счетчика, соединенного выходом со входом дешифратора тактов, первый выход которого соединен со входом элемента блокировки, а вторым выходом - со входом второго ключа, выход которого связан с управляющим входом третьего ключа.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 634351, кл. С 09 В 7/02, 1977.
