Устройство для получения эффекта "вибрато" в язычковых музыкальных инструментах

Устройство для получения эффекта "вибрато" в язычковых музыкальных инструментах

Иллюстрации

Показать все

Реферат



Сееоз Советских

Социапистических

Республик

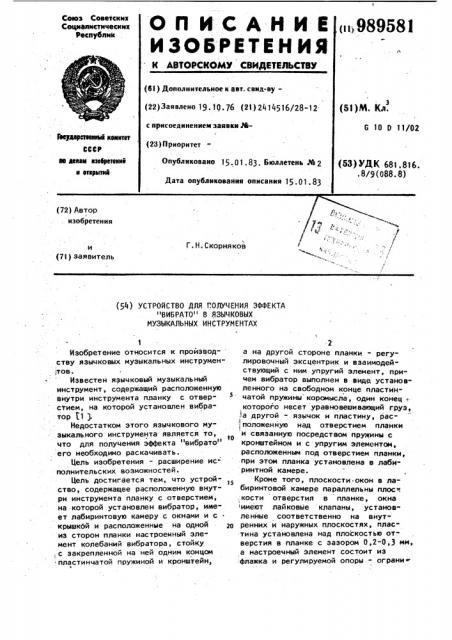

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

989581 (61) Дополнительное к авт. саид-ву(22) Заивлено 19. 11). 76 (21) 2414516/28-12 с присоединением заявки М(51)М. Кд.

6 10 0 11/02

Гееударстееллые кемлтет (23)Приоритет

СССР

Опубликовано 15. 01 83 бюллетень М 2 кв лелям лзееретеелл и етерытий (ЩЩК б81.816.

° 8/9(088.8) Дата опубликования описания 15.01.83 (72) Автор изобретения и (7I) заявитель

Г.Н.Скорняков (54) УСТРОЙСТВО ДЛЯ ГОЛУЧЕНИЯ ЭФФЕКТА

"ВИБРАТО" В ЯЗЫЧКОВЫХ

МУЗЫКАЛЬНЫХ ИНСТРУМЕНТАХ

Изобретение относится к производству язычковых музыкальных инструмен.тов.

Известен язычковый музыкальный инструмент, содержащий расположенную внутри инструмента планку с отвер5 стием, на которой установлен вибратор 1 $

Недостатком этого язычкового музыкального инструмента- является то, что для получения эффекта "вибрато" его необходимо раскачивать.

Цель изобретения — расширение исполнительских возможностей.

Цель достигается тем, что устройство, содержащее расположенную внутри инструмента планку с отверстием, на которой установлен вибратор, имеет лабиринтовую камеру с окнами и с крышкой и расположенные на одной щ из сторон планки настроенный элемент колебаний вибратора, стойку ,,с закрепленной на ней одним концом пластинчатой пружиной и кронштейн, 2 а на другой стороне планки - регулировочный эксцентрик и взаимодействующий с ним упругий элемент, причем вибратор выполнен в виде установленного на свободном конце пластинчатой пружины коромысла, один конец -., которого несет уравновешивающий груз а другой - язычок и пластину, рас,:положенную над отверстием планки и связанную посредством пружины с кронштейном и с упругим элементом, расположенным под отверстием планки, при этом планка установлена в лабиринтной камере.

Кроме того, плоскости окон в лабиринтовой камере параллельны плос", .кости отверстия B планке, окна имеют лайковые клапаны, установленные соответственно на внутренних и наружных плоскостях, пластина установлена над плоскостью от" верстия в планке с зазором 0,2-0,3 мм, а настроечный элемент состоит из флажка и регулируемой опоры - ограни

989581

3 чителя полупериодных колебаний. вибратора.

На фиг. 1 изображено устройство, общий вид; на фиг.2 - то же, вид сверху; на фиг.3 - то же, в сборе.

Устройство состоит из планки 1 с отверстием 2, стойкй 3 с закрепленной на ней пластинчатой пружиной 4, кронштейна 5, настроечного элемента, вы.-. полненного в виде флажка 6 и регули- 10 руемой опоры 7 - ограничителя полупериодных колебаний вибратора, регу.лировочного эксцентрика 8 и взаимодействующего с ним упругого элемента

9, вибратора, выполненного в виде. коромысла 10, один конец которого несет уравновешивающий груз 11, другой - язычок 12 и пластину 13, связанную посредством пружин 14 с кронштейном 5 и с упругим элементом 9. 20

Планка устанавливается в лабиринтовой камере 15 с окнами 16-19, которая закрывается крышкой 20 и имеет лайковые клапаны 21, установленные соответственно на внутренних и на-. 25 ружных плоскостях. Устройство устанавливается внутри музыкального инструмента.

Устройство работает следующим образом. 30

При разжиме меха всасывающий воздух открывает лайковые клапаны 21 на окнах 17 и 19, а лайковые клапаны

21 на окнах 16, 18 закрывает. Воздух, пройдя через оконо 17 и отверстие 2 в планке 1, приводит пластину 13 в колебание, а затем выходит через окно 19 внутрь меховой камеры музыкального инструмента.

При сжиме меха воздух открывает лайковые клапаны 21 на окнах 16 и

18, а лайковые клапаны 21 на окнах

17 и 19 закрывает. При этом пластина

13 приходит в колебание. Таким образом, внутри меховой камеры музыкаль- 45 ного инструмента воздух будет пульси рующим.

Частоту колебаний вибратора, а следовательно, и частоту пульсации воздуха в меховой камере можно регу50 лировать настроечным элементом и пружиной 14.

Данное изобретение позволяет получить эффект "вибрато". без раскачки музыкального инструмента;

Формула изобретения

1. Устройство для получения эффек-. та "вибрато" в язычковых музыкальных инструментах, содержащее. расположенную внутри инструмента планку с от".. верстием, на которой установлен вибратор, о т л и ч а ю щ е е с я тем, что, с целью расширения исполнительских возможностей, оно имеет лабиринтовую камеру с окнами и с крышкой и расположенные на одной из сторон планки настроечный элемент колебаний вибратора, стойку с закрепленной на ней одним концом пластинчатой пружи;ной и кронштейн, а на другой стороне планки - регулировочный эксцентрик и взаимодействующий с ним упругий элемент, причем вибратор выполнен в виде установленного на свободном конце пластинчатой пружины коромысла, один конец которого несет урав-новешивающий груз, а другой — язычок и пластину, расположенную над отверстием планки и связанную посредством пружины с кронштейном и с упругим элементом, расположенным под отверстием планки, при этом планка установлена в лабиринтовой камере.

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что, с целью обеспечения возможности пропускания воздуха через отверстие в планке в одном направлении, плоскости окон в лабиринтовой камере параллельны плоскости отверстия в планке, а окна имеют лайковые клапаны, установленные соответственно на внутренних и йаружных плоскостях.

3, Устройство по пп.1 и 2, о т.л и ч а ю щ е е с я тем, что пластина установлена над плоскостью отверстия в планке с зазором 0,2-0,3 мм.

4, Устройство по пп.1-3, о т л ич а ю щ е е с я тем, что настроечный элемент состоит из флажка и регулируемой опоры - ограничителя полупериодных колебаний вибратора.

Источники информации, принятые во внимание .при экспертизе

1. Авторское свидетельство СССР

69130 m G 10 D 11100

1947.

989581

Составитель В.Буланов

ТехредМ.Надь КорректорЕ. Рашко

Редактор А.Долинич

Филиал ППП ".Патент", r. Ужгород, ул. Проектная, Заказ 11135/70 Тираж 380 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, N-35, Раушская наб., д. 4/5
