Реферат



и 989639

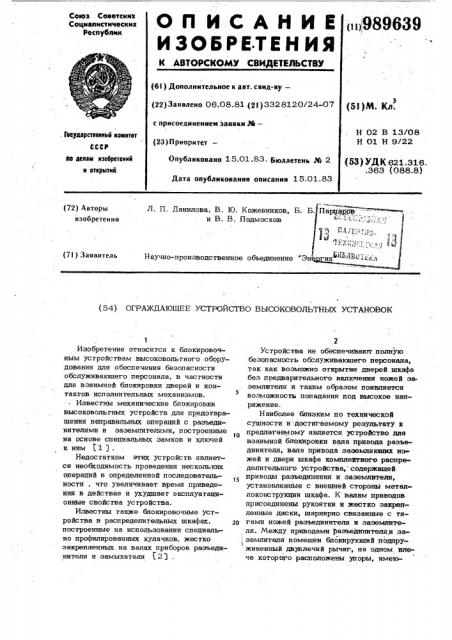

ОП ИСАНИЕ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (6l ) Дополнительное к авт. саид-ву— (22) Заявлено 06.08.81 .(2 3 ) 3328120/24-07 с присоединением заявки №вЂ” (5й)М. Кл.

Н 02 В 13/08

Н 01 Н 9/22 (53) УДК 621.316. .363 (088.8) . Гесуаарстоевинй ковктвт

СССР (23) П риорнтет— йв делон кзобретеикй н открытий

Опубликовано 15.01.83 Бктллетень ¹ 2

Дата опубликования описания 15.01.83

-".-»

Л. П. Данилова, В, IO. Кожевников, Б. Б. Парцаров и В; B. Подмосков +1 f, Я тГ:;* :, ;, 1

3 (72) Авторы изобретения (7l) Заявитель

Научно-производственное объединение "Эн (54) ОГРАЖДАЮШЕЕ УСТРОЙСТВО ВЫСОКОВОЛЬТНЫХ УСТАНОВОК

Изобретение относится к блокировочным устройствам высоковольтного оборудования для обеспечения безопасности обслуживающего персонала, в частности для взаимной блокировки дверей и контактов исполнительных механизмов.

Известны механические блокировки высоковольтных устройств для предотвращения неправильных операций с разъединителями и заземлителями, построенные на основе специальных замков и ключей к ним (1j.

Недостатком этих устройств является необходимость проведения нескольких операций в определенной последовательности, что увеличивает время приведения в действие и ухудшает эксплуатационные свойства устройства.

Известны также. бпокировочные устройства в распределительных шкафах, построенные на использовании специально профилированных кулачков, жестко закрепленных на валах приборов разъединителя и замыкателя (2 J .

Устройства не обеспечивают полную безопасность обслуживающего персонала, так как возможно открытие дверей шкафа без поедварительного включения ножей заземлителя и таким образом появляется

5 возможность попадания под высокое напряжение.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство для взаимной блокировки вала привода разъединителя, вала привода заземлятсопих но» жей и двери шкафа комплектного распределительного устройства," содержащей приводы разъединения и заземлителя, установленные с внешней стороны металлоконструкции шкафа. К валам приводов присоединены рукоятки и жестко закрепленные диски, шарнирно связанные с тяzp гами ножей разъединителя и заземлителя. Между приводами разъединителя.и заI, землителя номешен блокирующий подпружиненный двуплечий рычаг, на одном плече которого расположены упоры, имею39 4 верхнем ее торце. В нутри двери на оси

12, жестко закрепленной на двери, размещен двуплечий рычаг 13, на нижнем плече которого расположена защелка 14 с клиновидной поверхностью, предназначенная для взаимодействия с Г-образным выступом 7 рамы 1, а на верхнем плече — жестко связанная с ним кнопка

1 5, подпружиненная относительно двери пружиной 16, к верхней части двери посредством каната 17, пропущенного через блоки 9, крепится противовес 18, масса которого превышает массу двери.

Дверь также снабжена ручками 19, предI назначенными для закрывания, причем на нижнюю ручку можно воздействовать ногой.

Подвижный высоковольтный контакт

20 исполнительного механизма находится на большем плече заземленного двуплечего рычага 6, меньшее плечо снабжено упором 21, на который опирается

Г-образная скоба 11 двери 10. Неподвижный контакт 4 исполнительного механизма .связан шиной 22 с высоковольтной аппаратурой (не покйзана).

Груз 23 укреплен на большем плече

3 9896 шие возможность входить вЧ-образные пазы, а другое плечо связано с механизмом эапирания двери (3 ) .

Недостатками известного устройства являкггся сложная кинематическая схема, множество промежуточных деталей сложной конфигурации (рукояток, тяг), что заставляет оператора совершать несколько действий при включении и выключении устройства, сложность изготовления и сборки, сложность эксплуатации и малые усилия на рычагах электрических контактов.

Цель изобретения - упрощение конструкции и эксплуатапии изделия, повышение надежности и безопасности, Указанная цель достигается тем, что

B oFðþêäàêíöåì устройстве BbIcoKoBDJxbòных установок, содержащем раму с дверью, исполнительный механизм с подвижными и неподвижными контактами, устройство, блокирующее дверь с исполнительным механизмом, рама ограждения снабжена в нижней части Г-образным выступом и вертикальными направляющими, в которых установлена с возможностью перемещения дверь, выполненная полой, при этом дверь снабжена ручкой ножного привода, в верхней же части—

Г-образной скобой, а внутри двери на оси установлен двуплечий рычаг, верхний конец, которого снабжен кнопкой, подпружиненной относительно двери, а нижний конец снабжен клиновидной защелкой, взаимодействукицей с Г-образным выступом рамы ограждения, при этом подвижный контакт исполнительного механизма выполнен в виде двуплечего рычага, ocb которого закреплена на раме, один конец рычага расположен над неподвижным кон

40 тактом, а другой служит упором для

Г-образной скобы двери. В качестве дополнительного механизма использован замыкатель.

На фиг. 1 изображена кинематическая схема устройства; на фиг. 2 — разрез

А-А на фиг. 1.

Устройство содержит раму ограждения

1, на которой жестко закреплены вертикальные направляющие 2, изоляторы 3 снеподвижными контактами 4,,а также ось вращения 5 двуплечего рычага 6 исполнительного механизма. B нижней части рамы ограждения имеется Г-образный выступ 7 и упор 8, на верхней части рамы закреплены блоки 9. В управляющих

2 установлена с возможностью вертикального перемешениФ полая дверь 10 с Гобразной скобой 11, расположенной на рычага 6 таким образом, чтобы в свободном положении рычаг поворачивался против часовой стрелки, замыкая контакты

4 и 20, и обеспечивал необходимое контактное давление.

Устройство работает следующим образом.

При нажатии на кнопку 15 происходит сжатие пружины 16, поворот рычага

13 вокруг оси 12 и выход защелки 14. иэ зацепления с Г-образным выступом

7 рамы 1. Под действием массы противовеса 18 и усилия, оказываемого на

Г-образную скобу 11 двери 10 рычагом

6 посредством упора 21, возникающего при повороте против часовой стрелки вокруг оси 5, дверь начинает подниматься. После замыкания контактов 20 и 4 исполнительного механизма движеwe двери вверх происходит только эа счет противовеса 18 вплоть до его сосоприкосновения с упором 8. В этом положении дверь полностью открыта. При замыкании контактов 4 и 20 высоковольтная аппратура через проводник 22, рычаг 6, ocb 5 сообщается с землей, обеспечивая отсутствие потенциала на ней при входе человека за ограждение.

Для приведения двери в закрытое положение служат ручки 19.

При воздействии на ручки 19 рукой дверь опускается до соприкосновения

089639 6

Ф ормула изобретения

Г-образной скобы 11 двери с упором

21 рычага 6. Дальнейшее опускание двери 10, сопровождакщееся поднятием рычага 6 и раэмыканием контактов 4 и

20, осуществляется воздействием ноги S оператора на нижнюю ручку 19. При этом Г-образный выступ 7 рамы 1 воздействует на клиновую поверхность защелки 14, отжимая ее, поворачивая рычаг 13 вокруг оси 12, сжимая пружину

16 до тех пор, пока защелка не войдет в зацепление с рамой.

На рычаге 6 может быть смонтировано одновременно несколько контактов;

) причем одни из них при закрытии двери размыкаются (квк показано на чертеже), а другие замыкаются.

Использование изобретения позволяет значительно упростить конструкпию и эксплуатацию устройства блокирования. 2э

Прн помощи одного Г-образного упора можно воздействовать одновременно на несколько кон1 актов, ы необжодимое давление обеспечивается ногой оператора на конечном этапе перемещенйя двери вниз.

Дверь с вертикальным перемещением позволяет уменьшить занимаемую устройством площадь в зоне размещения

° невысоковольтных установок н упрощает 30 эксплуатапию: для срабатывания достаточно нажать на кнопку; для приведе-. ния в рабочее положение — закрыть дверь;

При необходимости одновременного з срабатывания нескольких контактов изоЬретение может заменить несколько известных при значительном повьппении безопасности обслуживания высоковольтного оборудования. Ю

Orðàæäàêæee ус геройство высоковолм ных установок, содержащее раму с дверью, исйопнительный механизм с подвииапкми и неподвижными контактами, устройство, блокирукщее дверь с исполнительным механизмом, о т л и ч а ю щ.е е с я

reM, что, с келью упрощения конструкции, повышения надежно&и и безопасности, рама ограждения снайкена в:нижней части Г-образным выступом и BeptHKanb ными направлякщими, в которых установлена с возможностью перемещения дверь, выполненная полой, при этом дверь снабжена ручкой ножного привода, в верхней же части — Г-образной скобой, а внутри штерн на оси установлен двуплечий рычаг, верхний конец которого снабжен кнопкой, подпружиненной относительно двери, а нижний конец снабжен клиновидной защелкой, упирающейся в Г-образный выступ рамы ограждения, при этом подвижный контакт исполнительного механизма выполнен в виде двунлечего рычага, ось которого закреплена .на раме, один конец рычага расположен над неподвижным контактом, а другой служит упором для Г-образной скобы двери.

Источники информации, принятые во внимание при экспертизе

1. Электротехнический справочник.

Энергия", 1971, т. 1, cr,609, 655660, рис. 20- 94, 22-8, 22-9, 2. Ермилов А. А. Основы электроснабжения промышленных предприятий.

Энергия", 1963, с. 158-159, рис. 7-51, с. 1 70-1 72, рис. 7-5 1.

3. Авторское свидетельство СССР

% 384348, кл. Н 01 F9/22,,1976.

989639

Фиг.

Agan
