Устройство для укладки обмотки в пазы статора электрической машины

Устройство для укладки обмотки в пазы статора электрической машины

Иллюстрации

Показать все

Реферат

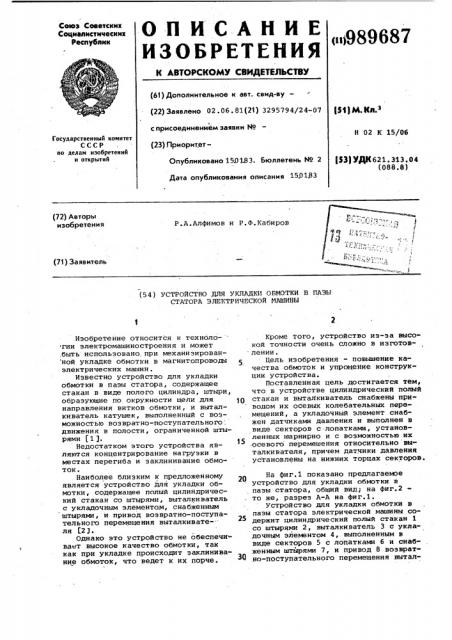

Союз Советскии

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЫДЕТЕЛЬСТВУ

<11989687

{61) Дополнительное к авт. свид-ву— (22) Заявлено 02. 06. 81{21) 3295794j24-07

Р М Кп з

l с присоединением заявки Hо

Н 02 К 15/06

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет— (33) УДК621.313.04 (088.8) Опубликовано 150183. Бюллетень М 2

Дата опубликования описания 15.01М (72) Авторы изобретения

P A.Алфимов и P.Ф.Кабиров

t

t

t (71) Заявитель (5 4 ) УСТРОЙСТВО ДЛЯ УКЛАДКИ ОБМОТКИ В ПАЗЫ

CTATOPA ЭЛЕКТРИЧЕСКОЙ МАШИНЫ

Изобретение относится к техноло- . гии электромашиностроения и может быть использовано,при механизирован ной укладке обмотки в магнитопроводы электрических машин.

Известно устройство для укладки обмотки в пазы статора, содержащее стакан в виде полого цилиндра, штыри, образующие по окружности щели для направления витков обмотки, и выталкиватель катушек, выполненный с возможностью возвратно-поступательного: движения в полости, ограниченной шты« рями (11.

Недостатком этого устройства являются концентрирование нагрузки в местах перегиба и эаклинивание обмоток.

Наиболее близким к предложенному является устройство для укладки обмотки, содержащее полый цилиндрический стакан со штырями, выталкиватель с укладОчным элементом, снабженным штырями, и привод возвратно-поступательного перемещения выталкивате-ля (23 °

Однако это устройство не обеспечивает высокое к ачество обмот ки, так как при укладке происходит заклннивание обмоток, что ведет к их порче.

Кроме того, устройство иэ-за высокой точности очень сложно в изготовлении.

Цель изобретения — повышение качества обмоток и упрощение конструкции. устройства.

Поставленная цель достигается тем, что в устройстве цилиндрический полый стакан и выталкиватель снабжены приводом их осевых колебательных перемещений, а укладочный элемент снабжен датчиками давления и выполнен в виде секторов с лопатками, установленных шарнирно и с воэможностью их осевого перемешения относительно выталкивателя, причем датчики давления установлены на нижних торцах секторов.

На фиг.1 показано предлагаемое устройство для укладки обмотки в пазы статора, общий вид; íà фиг.2 то же, разрез A-A на фиг.1.

Устройство для укладки обмотки в пазы статора электрической машины содержит цилиндрический полый стакан 1 со штырями 2, выталкиватель 3 с укладочным элементом 4, выполненным в виде секторов 5 с лопатками 6 и снабженным штырями 7, и привод 8 возвратно-поступательного перемещения вытал989687 кивателя 3 внутри цилиндрического стакана 1.

Цилиндрический полый стакан и выталкиватель имеют приводы 9 и 10 их осевых колебательных перемещений.

Стакан 1 является базой для эле- 5 ментов устройства и крепится к стато-. рообмоточному станку.

На нижних торцах лопаток установлены датчики давления 11, связанные с блоком управления 12, имеющим 10 связь и с приводами колебательных перемещений 9 и 10 стакана и выталкивателя.

Штыри 2 и 7 образуют щели 13 для размещения витков укладываемой обмот-)g ки 14 в статор 15.

Устройство работает следующим образом.

Секции обмотки 14 вводят в промежутки между штырями 2 и 7 и сверху устанавливают пакет статора 15. Включают устройство, и привод 8 приводит в движение выталкиватель 3 с укладочным элементом 4. Укладочный элемент захватывает передние лобовыь части обмотки 14 и протаскивает ее вдоль штырей 2 и 7 в пазы статора 15,при этом на лопатки б секторов .5 действу ет давление проводов обмотки 14.

Проталкивая витки обмотки в щелях между штырями 2 и 7, сектора с лопат- ками укладывают стороны катушек в пазы статора 15.

Благодаря выполнению укладочного элемента в виде секторов с лопатками, подвижных в осевом направлении, дей- З ствующее на лопатки давление улавливается датчиками 11 и передается на блок управления 12. В случае затирания, обрыва и заклинивания проводов обмотки давление на лопатки 6 секто- 40 ров 5 повышается..

При превышении согласно программе допустимого давления блок 12 дает сигнал на приводы осевых колебаний стакана и выталкивателя, меняя амп- 45 литуду, сдвиг фаз и частоту колебаний, останавливает или включает привод 8.

Изменение амплитуды и фазы колебаний стакана и выталкивателя вызывает дополнительные относительные их перемещения, что помогает перераспределению проводников обмотки 14 в промежутках между пальцами 2 и 7 в наиболее благоприятное для укладки положение, ликвидируя опасность затирания или заклинивания. При необхо..димости остановить привод 13 при скачкообразном росте давления на лопатки б секторов 5 блок управления

12 производит останов для перераспределения проводников, а затем вновь включает привод.

Применение данного устройства позволяет повысить качество обмотки, так как ведется оперативный контроль за состоянием витков обмотки, уменьшается трение витков о штыри и предотвращается заклинивание проводов.

Кроме того, изготовление такого устройства гораздо проще, чем известного, так как отпадает необходимость в высокой точности изготовления.

Формула изобретения

Устройство для укладки обмотки пазы статора электрической машины, содержащее цилиндрический полый стакан со штырями, внутри которого установлен выталкиватель с укладочным элементом, снабженным штырями, и привод, о т л и ч а ю щ е е с я тем, что, с целью повышения качества обмотки и упрощения конструкции, ци1 линдрический полый стакан и выталкиватель снабжены приводом их осевых колебательных перемещений, а укладочный элемент снабжен датчиками давления и выполнен в виде секторов с лопатками, установленных шарнирно и с возможностью осевого перемещения относительно выталкивателя, причем датчики давления установлены на нижних торцах секторов.

Источники информации, принятые во внимание при. экспертизе

1. Авторское свидетельство СССР

Р 598188, кл. Н 02 К 15/06, 1976, 2. Патент СШЛ Р 3689976, кл. 29-205, опублик. 1970.
