Устройство для регулирования ленты в двойном ленточном прессе
Иллюстрации
Реферат

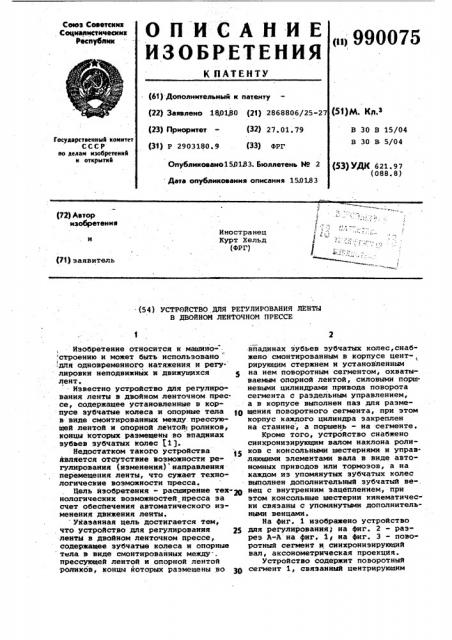

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Севетскик . Сециалистическик
Республик
pij990075
К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 1801.80 (21) 2868806/25-27 (51)М. Кл.з (23) Приоритет - {32) 27. 01. 79
В 30 В 15/04
В 30 В 5/04
Государственный комитет
СССР ио делам изобретений и открытий (33) ФРГ (3!) Р 2903180.9
Опубликоваио15Р1ВЗ. Бюллетень М 2 (53) УДК 621.97 (088.8) Дата опубликования описания 15.01ВЗ (72) Автор изобретения
Иностранец
Курт Хельд (ФРГ) (73) заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ЛЕНТЫ
В ДВОЙНОИ ЛЕНТОЧНОМ ПРЕССЕ
Изобретение относится к машино-: строению и может быть использовано для одновременного натяжения и регу- лировки неподвижных и движущихся лент, Известно устройство для регулирования ленты в двойном ленточном прессе, содержащее установленные в корпусе зубчатые колеса и опорные тела 1р в виде смонтированных между. прессующей лентой и опорной лентой роликов, концы которых размещены во впадинах зубъев зубчатых колес (1 1.
Недостатком такого устройства является Отсутствие возможности регулирования (изменения) направления перемещения ленты, что сужает технологические возможности пресса.
Цель изобретения - расширение тех-2О нологических возможностей пресса за счет обесПечения автоматического изменения движения ленты.
Укаэанная цель достигается тем, что устройство ддя регулирования 25 ленты в двойном ленточном прессе, содержащее зубчатые колеса и опорные тела в виде смонтированных между-. прессующей лентой и опорной лентой роликов, концы которых размещены во 3п впадинах зубьев зубчатых колес,снаб« жено смонтированным в корпусе цент-, рирукнаим стержнем и установленным на нем поворотным сегментом, охватываемым опорной лентой, силовыми поршневыми цилиндрами привода поворота сегмента с раздельным управлением, а в корпусе выполнен паз для размещения поворотного сегмента, при этом корпус каждого цилиндра закреплен на станине, а поршень — на сегменте.
Кроме того, устройство снабжено синхронизирующим валом наклона роликов с консольными шестернями и управляющими элементами вала в виде автономных приводов или тормозов, а на каждом из упомянутых зубчатых колес выполнен дополнительный зубчатый ве-. нец с внутренним зацеплением, при этом консольные шестерни кинематичес- ки связаны с упомянутыми дополнительными венцами.
На фиг. 1 изображено устройство для регулирования, на фиг. 2 - разрез А-A на фиг. 1р на фиг. 3 — поворотный сегмент и синхрониэирующий вал, аксонометрическая проекция.
Устройство содержит поворотный сегмент 1, связанный центрирующим
990075 фиг.t стержнем 2 с корпусом 3 пресса, которые охватывает опорная лента 4. Между поворотным сегментом 1 и корпусом
3 смонтированы корпуса 5 гидравли-t ческих цилиндров с поршнями б для натяжения ленты 4. 5
Между опорной лентой 4 и прессующей лентой 7 размещены ролики 8,концы которых размещены во впадинах зубьев зубчатых колес 9, имеющих до-, полнительный зубчатый венец с внут- 10 ренним зацеплением.
Синхрониэирующий вал 10 с консольными шестернями 11 и 12, входящими в зацепление с зубчатыми колесами 9, имеет управляющие элементы f5
13 в виде автономных приводов или тормозов.
Устройство работает следующим образом.
При необходимости регулирования натяжения опорной 4 и прессующей лент поршни 6 повОрачивают сегмент
1 вокруг центрирующего стержня 2. Изменяя усилие, развиваемое гидроцилиндрами, можно добиться некоторой д конусообразности рабочей поверхности поворотного сегмента 1, чем обеспечивается изменение движения охватывающих лент °
В том случае, если достигаемой таким образом деформации поворотного сегмента недостаточно для изменения направления перемещения ленты, управляющий элемент 13 синхронизирующего вала 10 через зубчатые зацепления обеспечивает относительный поворот колес 9. При этом изменяется наклон роликов 8, положение которых способствует изменению направления движения лент.
Формула изобретения
1. Устройство для регулирования ленты в двойном ленточном прессе, содержащее установленные в корпусе зубчатые колеса и опорные тела в виде смонтированных между прессующей лентой и опорной лентой роликов, концы которых размещены во впадинах зубьев зубчатых колес„ о т л и— ч а ю щ е е с я тем, что, с целью расширения технологических возможностей за счет обеспечения автоматического изменения направления движения ленты, оно снабжено смонтированным в корпусе центрирующнм стержнем и установленным на нем поворотным сегментом, охватываемым опорной лентой, а также силовыми поршневыми цилиндрами привода поворота сегмента с раздельным управлением, а в корпусе выполнен паэ для размещения поворотного сегмента, прн этом корпус каждого цилиндра закреплен на станине, а поршень — на сегменте.
2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что оно снаб- жено синхронизирующим валом наклона роликов с консольными шестернями и управляющими элементами вала в виде автономных приводов или тормозов, а на каждом иэ упомянутых зубчатых колес выполнен дополнительный зубчатый венец с внутренним зацеплением, при этом консольные шестерни кинематически связаны с упомянутыми дополнительными венцами.
Источники информации, принятые во внимание при экспертизе
1. Эаявка ФРГ М 2737629, кл. В 32 В 31/20, опублик.22.02.79 (прототип).
