Устройство для исследования текучих сред

Устройство для исследования текучих сред

Иллюстрации

Показать все

Реферат

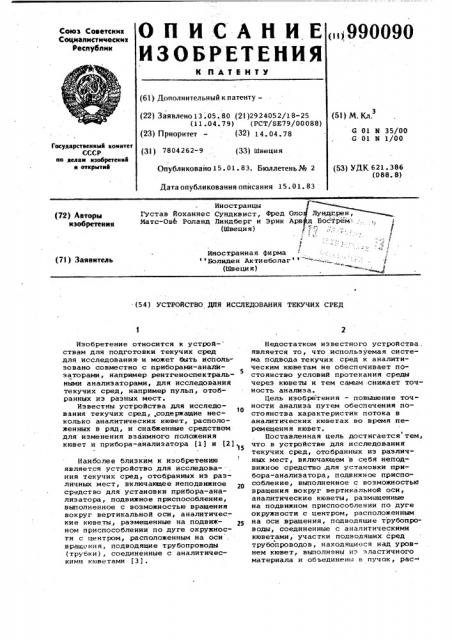

О П И С А Н И Е „, 99ОО9О

ИЗОБРЕТЕНИЯ

Союз Советскмх

Социалистических республик

К ПАТЕ НТУ (61) Дополнительный к патенту— (5l) М. Кл. (22) Заявлено 13.05. 80 (2! )2924052/18-25 (11.04. 79) (PCT/SE79/00088) (23) Приоритет — (32) 14. 04.78

G 01 N 35/00

G 01 К 1/00

Госуаарственный комитет

СССР

Ilo мелам изобретенкк и открытой (31) 7804 262-9 (33) Швеци я

Опубликовано 15. 01 ° 83. Бюллетень№ 2

Дата опубликования описания 15. 01. 83 (53) УДК 621-386 (088. 8) Иностранцы

Густав Йоханнес Сундквист, Фред Оло Лундгрен, Матс-Ове Роланд Линдберг и Эрик Aps)Itä Востреи -: (н)веци я) 1;-" .:.: .;... I

Ф

Ф

Иностранная фирма Болнден Актиеболаг -==.; :-: .: 4 (Швеци я) (22) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ТЕКУЧИХ СРЕД

Изобретение относится к устройствам для подготовки текучих сред для исследования и может быть использовано совместно с приборами-анализаторами, например рентгеноспектраль5 ными анализаторами, для исследования текучих сред, например пульп, отобранных из разных мест.

Известны устройства для исследования текучих сред, .содержащие несколько аналитических кювет, расположенных в ряд, и снабженные средством для изменения взаимного положения кювет и прибора-анализатора (1) и (211

Наиболее близким к изобретению является устройство для исследования текучих сред, отобранных из различных мест, включающее неподвижное средство для установки прибора-анализатора, подвижное приспособление, выполненное с возможностью вращения вокруг вертикальной оси, аналитические кюветы, размещенные на подвижном приспособлении по дуге окружности с центром, .расположенным на оси вращения, подводящие трубопроводы (трубки), соединенные с аналитическими кюветами (3).

Недостатком известного устройства. является то, что используемая система подвода текучих сред к аналитическим кюветам не обеспечивает постоянство условий протекания среды через кюветы и тем самым снижает точность анализа.

Цель изобретения — повышение точности анализа путем обеспечения постоянства характеристик потока в аналитических кюветах во время перемещения кювет

Поставленная цель достигается тем, что в устройстве для исследования текучих сред, отобранных из различных мест, включающем в себя неподвижное средство .для установки прибора-анализатора, подвижное приспособление, выполненное с возможностью вращения вокруг вертикальной оси, аналитические кюветы, размещенные на подвижном приспособлении по дуге окружности с центром, расположенным на оси вращения, подводящие трубопроводы, соединенные с аналитическими кюветами, участки подводящих сред трубопроводов, находящиеся над уровнем кювет, выполнены из эластичного материала и объединены в пучок, рас-

990090 положенный вертикально и концентрично относительно оси вращения и размещенный в гильзе, а участки трубопроводов от пучка до кювет размещены наклонно.

Кроме того, каждая иэ аналитичес- 5 ких кювет соединена с соответствующей выпускной трубкой, выполненной из эластичного материала, все трубки расположены аналогично подводящим трубопроводам и объединены в пучок, концентричный относительно оси вращения и размещенный в гильзе.

При этом гильзы выполнены поворотными вместе с подвижным приспособлением, а в каждой гильзе имеется вкладыш со сквозными отверстиями, предназначенными для укаэанных трубок.

На фиг. 1 представлено устройство, общий вид; на фиг. 2 — разрез A-A на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2.

Устройство состоит из рамы 1, содержащей три стойки 2-4, соединенные с помощью .поперечин 5-9. Стойка 3 вместе с закрепленной на ней пластиной 10 образует неподвижное средство для установки прибора-анализатора 11.

На раме 1 расположено также подвижное несущее средство 12, на котором установлено множество аналитичес- 30 ких кювет (на фиг. 1 обозначена одна кювета 13). Несущее средство 12 включает вертикальную трубчатую часть 14, которая предназначена для поворота вокруг своей вертикальной геометри- 35 ческой оси 15 с помощью поперечин 8 и 9 через неподвижный кронштейн 16 и верхние 17 и нижние 18 подшипники, установленнЫе на ней. Трубчатая часть

l4 несет на своем верхнем конце труб-40 чатую надставку 19, коаксиальную оси

15, и горизонтальную пластину 20 в виде сектора круга с вертикальной периферийной консольной частью 21.

Последняя проходит вдоль горизонталь- 45 ной дуги окружности, чей центр расположен по оси 15 и к ней присоединены множество находящихся на одинаковом расстоянии друг от друга справок для аналитических кювет 13„ расположенных на одном уровне. В каждой оправке 22 (фиг ° 1) имеется втулка с пружиной 23. Последняя, когда на нее, не действует нагрузка, стремится удержать кювету от контакта с прибором 11 но в случае, когда кювета расположена против прибора, пружина может прийти в действие от штока поршневого цилиндра 2ф, закрепленного на детали 25 кронштейна 16.

Вращение подвижного несущего сред-60 ства 12 осуществляется с помощью двух поршневых устройств 26 и 27, наружные концы штоков которых шарнирно соединены с пластиной 20 в точках 28 и 29, а противоположные концы цилиндров 65 шарнирно соединены в точках 30 и 31 с соответствукицими кронштейнами 32 и

33, прикрепленными к раме 1. С целью регулирования вращения подвижного несущего средства 12 при помощи гидравлических цилиндров 26 и 27 пре-, дусмотрен указатель 34 угла, на кот рый поворачивается несущее средство

l2. Указатель расположен на кронштейне 35, закрепленном на раме 1.

Входной вал указателя 34 коаксиален оси 15 и соединен с верхним кон-. цом трубчатой части 14 с помощью муфты 36, Каждая кювета содержит трубчатый корпус, который слегка сплющен в направлении перпендикулярном консоль ной части 21, и который снаружи части 21 в направлении радиуса имеет ок но в виде отверстия, закрытого тонкой, сменной пластмассовой пленкой.

При выполнении анализа окно прижимают в заданное положение относительно прибора 11 с помощью поршневого устРойства 24.

Аналитические кюветы 13 подсоединены в различных местах к точкам отбора исследуемых сред, например к флотационной установке, расположенной над устройством. Пробы анализируемой среды, например флотационной пульпы, пропускают либо непрерывно, либо периодически в кюветы 13 под действием их собственного веса через подводящие трубки (на фиг. 1 сплошными линиями изображена трубка 37, остальные — штрих-пунктирными линиями) . Подводящие трубки 31 выполнены из эластичного материала и проходят вниз и через верхнюю часть гильзообразной подставки 19, в которой они удерживаются вместе в виде пучка 38.

В надставке 19 имеется боковое окно

39, через которое трубки 37 веерообразно проходят наклонно вниз и наружу к верхней части соответствующих кювет 13. Надставка 19 проходит через отверстие, образованное кольцом

40 в потолке 41, при этом промежуток между кольцом 40 и надставкой 19 уплотняют при помощи эластичной манжеты 42 ° Вверху гильзообразной части надставки 19 имеется вкладыш 43, снабженный сквозными. отверстиями 44 (фиг. 3) под соответствующие трубки

37, при этом трубки закреплены с помощью перфорированных торцовых пластин 45 и 46, скрепленных вместе болтами 47. Пластина 45 неподвижно присоединена к надставке 19, а обе пластины 45 и 46 могут перемещаться по оси 15 к вкладышу 43. Пробы отводятся из каждой аналитической кюветы 13 через выходное отверстие 48, выполненное из короткого отрезка резинового рукава, при этом живое сечение выходного отверстия 48 регулируется с помощью шлангового на990090 жима, и тем самым регулируется давление внутри кюветы до требуемой величины.

Части подводящих трубок 37, проходящие между окном 39 и кюветами

13, опираютря на направляющие 49, 5 прикрепленные к опорной конструкции, включающей опорные элементы 50 и 51, прикрепленные к пластине 20, и конический элемент 52, который расположен над опорными элементами для эа- 1Р щиты пластины 20, мест соединения

28 и 29 соответствующих цилиндров

26 и 27 и кронштейнов 16 и 35, которые могут привести к поломке или раз. рыву подводящей трубки. При этом конический элемент 52 имеет вертикально загнутую вверх концевую часть

53 таким образом, чтобы любая флотационная масса, которая может вытечь, собиралась на периферии конического элемента, откуда она отводится через выходное отверстие (не показано).

)Направляющие 49 опираютхя на концевую часть 53 конического элемента 52 и на опорные нагели 54, выступающие 25 из этого элемента.

Каждое выходное отверстие 48 кювет 13 выходит в соответствующую воронку 55, из которой пробы, которые прошли через кюветы, текут в сборники (не показаны) по трубам 56 и трубкам 57 из эластичного материала, и их можно откачать из сборников.обратно во флотационную установку.

Воронки 55 соединены с отогнутой краевой частью 21 пластины 20, выполненной в виде кругового сектора, а трубы 56 проходят наклонно вниз внутрь и через оправку 58, прикрепленную к нижнему концу трубчатой части 14, при этом оправка имеет 4О форму части конического элемента с отверстиями 59, приьыкающими к краю основания, под трубы 56. Соединение с нижним концом трубчатой части 14 также представляет собой надставку. 45

60, имеющую гильзообразную концевую часть, которая входит в отэерстие в перекрытии пола 61, на котором находится устройство. Отверстие ограни чено кольцом 62, а зазор между кольцом и- гильзообразной концезой частью уплотняется с помощью эластичной манжеты 63.трубки 57,выполненные из эластичного материала, проходят через гильзообразную концевую часть и собираются вместе, образуя общий вертикальный пучок 64 иэ трубок, концентричный оси

15. Аналогично пучку 38 в гильзообразной концевой части надставки 60 предусмотрен вкладыш 65, в котором имеются сквозные отверстия под каждую из трубок 57.

Устройство работает следующим образом.

Несущее средство 12 поворачивается ступенчато с помощью цилиндров

26 и 27, при этом аналитические кюветы по одной переносятся в соответствующие положения для взаимодействия с приводом-анализатором. Поворот несущего устройства можно регулировать вручную и/или с помощью программированного регулирующего средства, включающего указатель 34, Затем аналитическую. кювету 13 устанавливают против прибора 11. Устройство занимает.

;небольшое место благодаря вращению не" сущего средства 12. В результате того что эластичные подводящие 37 и отводящие 57 трубки собраны в пуч- ки 38 и 64, концентричные оси поворота 15, форма трубок 37 и 57 изменяется очень незначительно, поэтому условия протекания сред, проходящих по трубкам, остаются неизменными, что особенно важно, когда требуется высокая точность при анализе.

Формула изобретения

1. Устройство для исследования текучих сред, отобранных из различных мест, включающее в себя неподвижное средство для установки прибораанализатора, подвижное приспособление, выполненное с возможностью вращения вокруг вертикальной оси, аналитические кюветы, размещенные на подвижном приспособлении по дуге окружности с центром, расположенным на оси вращения, подводящие трубопроводы, соединенные с аналитическими кюветами, о т л и ч а ю щ е е с я тем, что, с целью повыаения точности анализа путем обеспечения постоянства характеристик потока в аналитических кюветах во время перемещения кювет, участки подводящих сред трубопроводов, находящиеся над уровнем кювет, выполнены из эластичного материала и объединены в пучбк, расположенный вертикально и концентрично относительно оси вращения и размещенный в гильзе, а участки трубопроводов от пучка до кювет размещены наклонно.

2, Устройство по и. 1, о т л ич а ю щ е е с я тем, что каждая иэ аналитических кювет соединена с соответствующей выпускной трубкой, выполненной из эластичного матерйала, все трубки расположены аналогично подводящим трубопроводам и объединены в пучок, концентричный относительно оси вращения и размещенный в гильзе.

3. Устройство по пп. 1 или 2, о тл и ч а ю щ е е с я тем, что гильзы выполнены поворотными вместе с подвижньм приспособлением.

4. Устройство по пп.1- 3, о т л ич а ю щ е е с ятем, что в каждой гильЪе имеется вкладыш со сквозными отверстиями, предназначенными для указанных трубок.

Источники инФормации, принятие во внимание при экспертизе

1. Патент ФРГ Р 1673254, кл. 42 Р 3/08, опублик. 1971.

2. Патент Швейцарии 9 503274, кл. G 01 N 1/00, опублик. 1971.

3. W.G. Mof fat., R. Carson. Som

Instrumental Considerations in Automa tic On-Stream Ata lysis of Ри1 ps

f or Elemental Content, Advances in

X-Ray Analysis ° 1965, 8, р.2045 214, 990090
