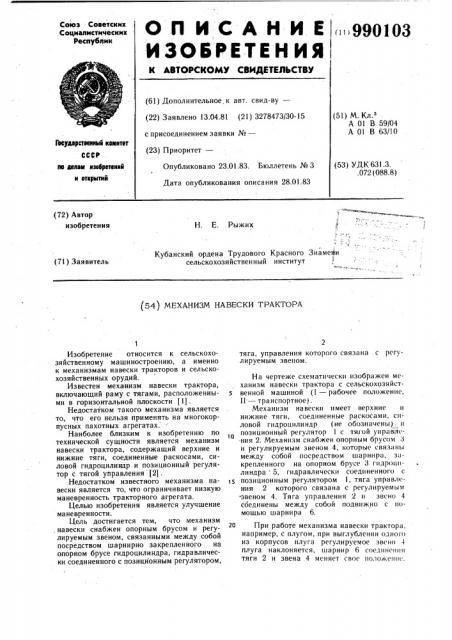

ОП ИCАНИЕ 990103
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное, к авт. свид-ву— (22) Заявлено 13.04.81 (21) 3278473/30-!5 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з
А 01 В 59/04
А 01 В 63/10
Гесударетвепва кемвтет (53) УДК 631.3. .072 (088.8) Опубликовано 23.01.83. Бюллетень № 3
Дата опубликования описания 28.01.83 ло делам лэабретений и еткрытнй
1 (72) Автор изобретения
Н. Е. Рыжих
Кубанский ордена Трудового Красного Знамени сельскохозяйственный институт (71) Заявитель (54} МЕХАНИЗМ НАВЕСКИ ТРАКТОРА
Изобретение относится к сельскохозяйственному машиностроению, а именно к механизмам навески тракторов и сельскохозяйственных орудий.
Известен механизм навески трактора, включающий раму с тягами, расположенными в горизонтальной плоскости f 1) .
Недостатком такого механизма является то, что его нельзя применять на многокорпусных пахотных агрегатах. -
Наиболее близким к изобретению по технической сущности является механизм навески трактора, содержащий верхние и нижние тяги, соединенные раскосами, силовой гидроцилиндр и позиционный регулятор с тягой управления 12).
Недостатком известного механизма навески является то, что ограничивает низкую маневренность тракторного агрегата.
Целью изобретения является улучшение маневренности.
Цель достигается тем, что механизм, навески снабжен опорным брусом и регулируемым звеном, связанными между собой посредством шарнирно закрепленного на опорном брусе гидроцилиндра, гидравлически соединенного с позиционным регулятором, тяга, управления которого связана с рсгулируемым звеном.
На чертеже схематически изображен механизм навески трактора с сельскохозяйственной машиной (1 — рабочее положение, 11 — транспортное) .
Механизм навески имеет верхние и нижние тяги, соединенные раскосами, силовой гидроцилиндр (не обозначены) . и
io позиционный регулятор 1 с тя.гой управл ния 2. Механизм снабжен опорным брусом 3 и регулируемым звеном 4, которые связаны между собой посредством шарнира, закрепленного на опорном бру е 3 гидроцилиндра 5, гидравлически соединенного с позиционным регулятором 1, тяга управления 2 которого связана с регулируемым звеном 4. Тяга управления 2 и звено 4 соединены между собой подвижно с помощью шарнира 6.
20 При работе механизма навески трактора, например, с плугом, при выглублении одного из корпусов плуга регулируемое звено 4 плуга наклоняется, шарнир 6 соединения тяги 2 и звена 4 меняет свое положение.
990103
Формула изобретения
Составитель С. Мартынов
Редактор Л. Гратилло Техред И. Верес Корректор Г. Решетник
Тираж 71 g Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
3 вызывая перемещение тяги 2 позиционного регулятора 1, обеспечивая этим нагнетание масла в гидроцилиндр 5 с нужной стороны поршня. В результате чего положение регулируемого звена 4 выравнивается, и подача масла в гидроцилиндр 5 прекращается.
Применение предлагаемого механизма навески трактора на пахотных агрегатах дает возможность использовать на обработке почвы многокорпусные агрегаты с высокими эксплуатационными и качественными показателями.
Механизм навески трактора, содержащий верхние и нижние тяги, соединенные
4 раскосами, силовой гидроцилиндр и позиционный регулятор с тягой управления, отличающийся тем, что, с целью улучшения маневренности, механизм навески снабжен опорным брусом и регулируемым звеном, 5 связанными между собой посредством шарнирно закрепленного. на опорном брусе гидроцилиндра, гидравлически соединенного с позиционным регулятором, тяга управления которого связана с регулируемым звеном.
1О
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
808020, кл. А 01 В 59/04, 1978.
2. Авторское свидетельство СССР
812206, кл. А 01 В 59/06, 1979.
