Способ литья художественной скульптуры

Способ литья художественной скульптуры

Иллюстрации

Показать все

Реферат

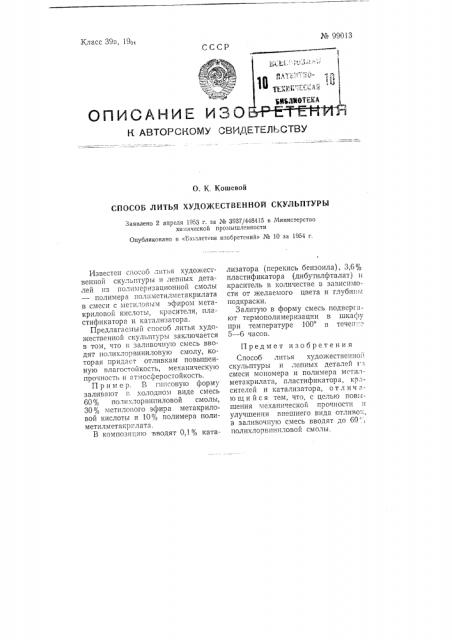

У og013

Класс 39а, 19о<

СССР

»

Ф 1,. 1.»:, !» -1 „ 1,:, р/ !, 4.ф еы 3 Ет" ° «Г.:т с1 4 » яЯВЛМОТЕКА апис ни изо»ееМвия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О. K. Кошевой

СПОСОБ ЛИТЬЯ ХУДОЖЕСТВЕННОЙ СКУЛЬПТУРЫ

Заявлено 2 апреля 1953 г. за № 3937/448415 в Министерство химической промышленности

Опубликовано в «Б:оллетене изобретений» № 10 за 1954 ã.

Известен способ лнт1 я художественной скульптуры и лепных деталей нз полимсризационной смолы — полимера полпметилметакрилата в смеси с метнловым эфиром метакриловои кислоты, красителя, пластификатора и ката чизатора.

Предлагаемый способ литья художественной скульптуры заключается в том, что и заливочную смесь вводят полихлорвиниловую смолу, которая придает отливкам повышенную глагостойкость, механическую прочность и атмосферостойкость.

П р и M е р. В гппсову1о форму заливают и холодном виде смесь

60% полихлорвипиловой смолы, 30% метнлового эфира метакриловой кислоты и 10 /, полимера полиметилметакрилата.

В композицию вводят 0,1 Д катализатора (перекись бензоила), 3,6в7в пластификатора (дибутилфталат) I( краситель в количестве в зависимости от желаемого цвета и глубин;. подкраски.

Залитую в форму смесь подвергают термополимеризации в шкафу при температуре 100 в течен:.;

5 — 6 часов.

Предмет изобретения

Способ литья художественной скульптуры и лепных деталей 1 з смеси мономера и полимера мстилметакрилата, пластификатора, красителей и катализатора, о т л и ч аю шийся тем, что, с целью повышения механической прочности н улучшения внешнего вида отливо. „ в заливочную смесь вводят до 60 > полихлорвиниловой смолы,
