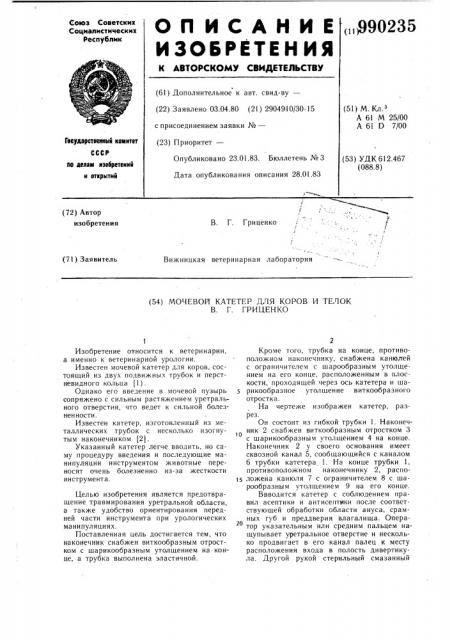

ОП ИСАНИЕ

ИЗЬЬРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ („)990235

Союз Советских

Социалистических

Республик (6!) Дополнительное к авт. свид-ву— (22) Заявлено 03.04.80 (21) 2904910/30-15 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

А 61 М 25/00

А 61 D 7/00

Гееударетееллмл кемитет (53) УДК 612.467 (088.8) СССР

Опубликовано 23.01.83. Бюллетень № 3

Дата опубликования описания 28.01.83 лв делам лэебретений и еткрмтий (72) Автор изобретения

В. Г. Гриценко

Вижницкая ветеринарная лаборатория (71) Заявитель (54) МОЧЕВОЛ КАТЕТЕР ДЛЯ КОРОВ И ТЕЛОК

В. Г. ГРИЦЕНКО

Изобретение относится к ветеринарии, а именно к ветеринарной урологии.

Известен мочевой катетер для коров, состоящий из двух подвижных трубок и перстневидного кольца (1) .

Однако его введение в мочевой пузырь сопряжено с сильным растяжением уретрального отверстия, что ведет к сильной болезненности.

Известен катетер, изготовленный из металлических трубок с несколько изогнутым наконечником (21.

Указанный катетер легче вводить, но саму процедуру введения и последующие манипуляции инструментом животные переносят очень болезненно из-за жесткости инструмента.

Целью изобретения является предотвращение травмирования уретральной области, а также удобство ориентирования передней части инструмента при урологических манипуляциях.

Поставленная цель достигается тем, что наконечник снабжен виткообразным отростком с шарикообразным утолщением на конце, а трубка выполнена эластичной.

Кроме того, трубка на конце, противоположном наконечнику, снабжена канюлей с ограничителем с шарообразным утолщением на его конце, расположенным в плоскости, проходящей через ось катетера и шарикообразное утолщение виткообразного отростка.

На чертеже изображен катетер, разрез.

Он состоит из гибкой трубки 1. Наконеч о ник 2 снабжен виткообразным отростком 3 с шарикообразным утолщением 4 на конце.

Наконечник 2 у своего основания имеет сквозной канал 5, сообщающийся с каналом

6 трубки катетера 1. На конце трубки I, противоположном наконечнику 2, pacno g ложена канюля 7 с ограничителем 8 с шарообразным утолгцением 9 на его конце.

Ввводится катетер с соблюдением правил асептики и антисептики после соответствующей обработки области ануса, срамных губ и преддверия влагалища. Оператор указательным или средним пальцем нащупывает уретральное отверстие и несколько продвигает в его канал палец к месту расположения входа в полость дивертикула. Другой рукой стерильный смазанный

990235

Составитель А. Филиппова

Техред И. Верес Корректор М. Шароши

Тираж 71! Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Ан. Шандор

Заказ 5/8 катетер подводят по боковой стороне пальца виткообразной поверхностью наконечника катетера (виткообразный прогиб отростка наконечника как бы охватывает боковую сторону пальца), шарикообразное

5 утолщение 4 при этом находится в верхнем положении и подводится под палец в подногтевую область. В момент выведения пальца от места входа дивертикула широкообразное утолщение 4 катетера 1 как бы вдавливается в мочеиспускательный канал, минуя вход в дивертикул, и полуоборотным сверлящим движением катетер продвигают в полость мочевого пузыря.

Испытание опытных образцов предлагаемого катетера и их практическое применение в неблагополучных по неопластической 15 гематурии крупного рогатого скота хозяйствах Вижницкого района Черновицкой области, а также в научно-исследовательском институте земледелия и животноводства

Западных областей УССР показало, что данный катетер удобен в работе и сводит к минимуму болезненные ощущения у животных.

Формула изобретения

Мочевой катетер, выполненный в виде трубки с наконечником со сквозным каналом, оканчивающимся в его боковой стенке, отличающийся тем, что, с целью предотвращения травмирования уретральной области, наконечник снабжен виткообразным отростком с шарикообразным утолщением на конце, а трубка выполнена эластичной.

2. Катетер по и. 1, отличающийся тем, что, с целью удобства ориентирования передней части инструмента при урологических манипуляциях, трубка на конце, противоположном наконечнику, снабжена канюлей с ограничителем с шарообразным утолгцением на его конце, расположенным в плоскости, проходящей через ось катетера и шарикообразное утолщение виткообразного отростка.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 5425!9, кл. А 61 D 7/00, 1977.

2. Авторское свидетельство СССР

¹ 127366, кл. А 61 М 25/00, 1959.
