Реферат

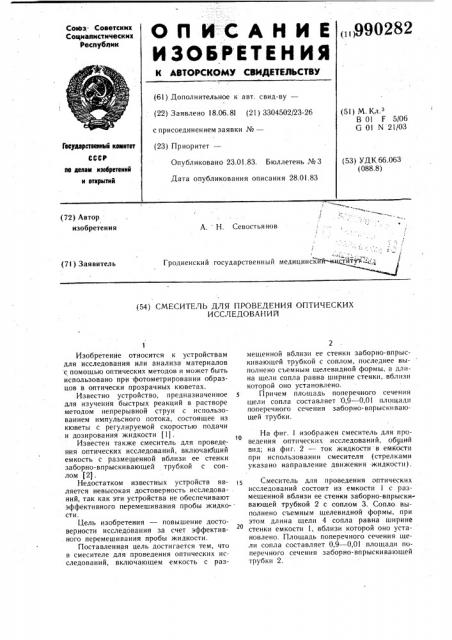

Gll NCAHHE

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (Ä>990282

Союз- Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.06.81 (21) 3304502 23-26 с присоединением заявки №вЂ” (23) Приоритет— (5l ) M Кл

В 01 F 506

G Ol N 21/03

Гющйрстеевньй кемитет

СССР (53) УДК 66.063 (088.8) Опубликовано 23.01.83. Бюллетень №3

Дата опубликования описания 28.01.83 лв делам лэебретений и етхрмткй (72) Автор изобретения

А. Н. Севостьянов

Гродненский государственный медицинскйгйи тйт (7!) Заявитель (54) СМЕСИТЕЛЬ ДЛЯ ПРОВЕДЕНИЯ ОПТИЧЕСКИХ

ИССЛЕДОВАНИЙ

Изобретение относится к устройствам для исследования или анализа материалов с помощью оптических методов и может быть использовано при-фотометрировании образцов в оптически прозрачных кюветах.

Известно устройство, предназначенное для изучения быстрых реакций в растворе методом непрерывной струи с использованием импульсного потока, состоящее из кюветы с регулируемой скоростью подачи . и дозирования жидкости (1).

Известен также смеситель для проведения оптических исследований, включающий емкость с размещенной вблизи ее стенки заборно-впрыскивающей трубкой с coilлом (2).

Недостатком известных устройств я вляется невысокая достоверность исследований, так как эти устройства не обеспечивают эффективного перемешивания пробы жидкости.

Цель изобретения — повышение достоверности исследования за счет эффективного перемешивания пробы жидкости.

Поставленная цель достигается тем, что в смесителе для проведения оптических исследований, включающем емкость с размещенной вблизи ее стенки заборно-впрыскиваюгцей трубкой с соплом, последнее выполнено съемным щелевидной формы, а длина щели сопла равна ширине стенки, вблизи которой оно установлено.

Причем площадь поперечного сечения щели сопла составляет 0,9 — 0,01 площади поперечного сечения заборно-впрыскивающей трубки.

На фиг. 1 изображен смеситель для про10 ведения оптических исследований, общий вид; на фиг. 2 — ток жидкости в емкости при использовании смесителя (стрелками указано направление движения жидкости).

Смеситель для проведения оптических исследований состоит из емкости l с размещенной вблизи ее стенки заборно-впрыскивающей трубкой 2 с соплом 3. Сопло. выполнено съемным щелевидной формы, при этом длина щели 4 сопла равна ширине стенки емкости 1, вблизи которой оно установлено. Площадь поперечного сечения щели сопла составляет 0,9 — 0,01 площади поперечного сечения заборно-впрыскивающей трубки 2.

990282

Формула изобретения

Фиг, Я

Фиг, 1

Составитель О. Чернуха

Редактор О. Половка Техред И. Верес Корректор О. Билак

Заказ 11067/10 Тираж оо6 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 1 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Смеситель работает следующим образом.

Емкость I заПолняют исследуемым раствором. Заборно-впрыскивающую трубку 2 соединяют с автоматическим заборно-впрыскивающим устройством с регулируемым рабочим объемом. Затем трубку 2 со съемным соплом 3 устанавливают вблизи одной из стенок емкости 1, при этом щель 4 сопла 3 располагают выше проходящего луча света.

С помощью заборно-впрыскивающего устройства в трубку 2 через щель 4 сопла 3 набирают исследуемую жидкость из емкости 1.

1О

Затем жидкость из трубки 2 впрыскивают обратно в емкость. Поток жидкости, выходя из щели 4 съемного сопла 3, отражается от стенок емкости 1 и интенсивно перемешивает фотометрируемую жидкость в вертикальной плоскости. Забор. и впрыскивание жидкости повторяют многократно с необходимой частотой.

Рабочий объем автоматического заборнопрыскивающего устройства регулируют таким образом, чтобы уровень исследуемой 2О жидкости в емкости был постоянно выше щели 4 сопла 3 и луча света, проходящего через емкость.

Для обеспечения эффективного перемешивания пробы жидкости при использовании смесителя применяют съемные сопла, площадь поперечного сечения которых составляет 0,9 — 0,01 площади поперечного сечения заборно-впрыскивающей трубки 2, что позволяет увеличить кинетическую энергию частиц на выходе из щели 4 сопла 3 30 в 1,2.10" раза по сравнению с аналогичным показаталем в заборно-впрыскивающей трубке.

Смеситель для проведения оптических исследований обеспечивает эффективное перемешивание проб жидкости в процессе фотометрирования в емкостях разного объема, исключает повреждение стенок оптически прозрачных кювет, что повышает достоверность результатов исследования.

1. Смеситель для проведения оптических исследований, включающий емкость с размещенной вблизи ее стенки заборно-впрыскивающей трубкой с соплом,. отличающийся тем, что, с целью повышения достоверности исследования за счет эффективного перемешивания пробы жидкости, сопло выполнено съемным щелевидной формы, а длина щели сопла равна ширине стенки, вблизи которой оно установлено.

2. Смеситель по п. 1, отличающийся тем, что площадь поперечного сечения щели сопла составляет 0,9 — 0,01 площади поперечного сечения заборно-впрыскивающей трубки.

Источники информации, принятые во внимание при экспертизе

1. «Aaalitical Chemistry», 1980, 52, № 1, с. 130 — 138.

2. Штербачек 3. и др. Перемешивание в химической прощмышленности. Л. Госхимиздат, 1980, с. 284 — 285.
